Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: HN4464SG
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.08-$1.2 Negotiable
Detalhes da embalagem: T&R
Tempo de entrega: 1-2 semanas
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
P/N.1: |
HN4464SG |
C/P.2: |
HN4464S2G |
Turns Ratio: |
1: 1 |
Tipo de montagem: |
THT |
apoiar: |
PDF/3D/ISG/Stp/Step/Ficha de dados |
Tipo: |
Transformador QUAD 10/100Base-Tx |
P/N.1: |
HN4464SG |
C/P.2: |
HN4464S2G |
Turns Ratio: |
1: 1 |
Tipo de montagem: |
THT |
apoiar: |
PDF/3D/ISG/Stp/Step/Ficha de dados |
Tipo: |
Transformador QUAD 10/100Base-Tx |

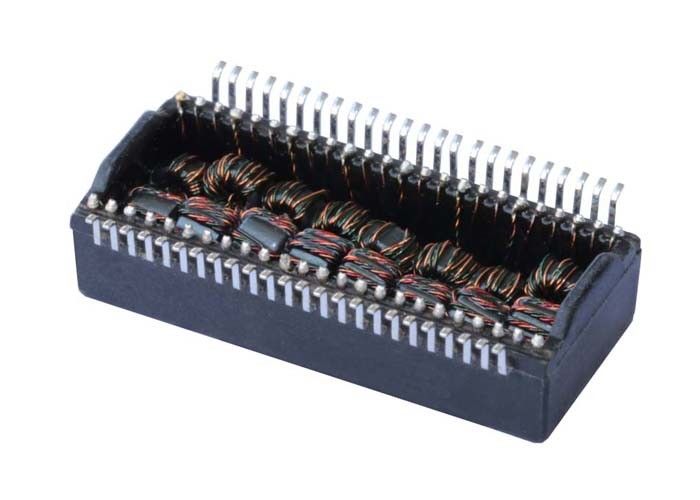

| Transformador Quad Port 10/100 Base-TX HN4464SG HN4464S2G | |
| Número da peça | HN4464SG / HN4464S2G |
| Velocidade | 10/100 BASE-T |
| Número de Portas | QUAD |
| Aplicação - LAN | ETHERNET (NÃO PoE) |
| Pacote | DIP |
| Temperatura | 0 A +70 |
| AutomDX | SIM |
| Altura do Pacote (mm) | 6.32 |
| Comprimento do Pacote (mm) | 27.94 |
| Largura do Pacote (mm) | 12.37 |
|
Especificação |
Valor |
Condição de Teste |
|---|---|---|
|
Indutância de Circuito Aberto (OCL) |
350µH Mín |
100KHz, 0.1V, Polarização DC de 8mA |
|
Relação de Espiras |
1CT:1CT ±2% |
50KHz, 0.5V |
|
Perda de Inserção |
-1.1dB Máx |
0.1 ~ 100MHz |
|
Perda de Retorno |
-18dB Mín (0.5-30MHz) |
|
|
|
-15dB Mín (40MHz) |
|
|
|
-13dB Mín (50MHz) |
|
|
|
-11dB Mín (60-80MHz) |
|
|
Diafonia |
-38dB Mín |
0.1-100MHz |
|
Taxa de Rejeição de Modo Comum (CMRR) |
-40dB Mín |
0.1-100MHz |
|
CWW (Capacitância do Enrolamento) |
50pF (Típ) |
|
|
Resistência Primária (Resistência Primária) |
0.9Ω Máx |
|
|
Hi-Pot (Tensão de Isolamento) |
1500Vrms (Pri/Sec) |
