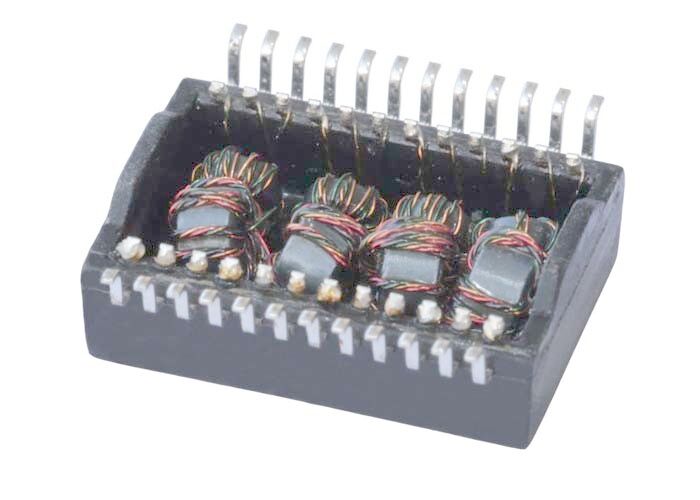

HST-24002SAR Transformador Gigabit Ethernet 1500Vrms HST-24001SAR

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: HST-24002SAR HST-24001SAR

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.06-$3.2

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Month

Obtenha o melhor preço
Destacar:

HST-24002SAR

,

Transformador Gigabit 1500 Vrms

,

Transformador HST-24001SAR

Specifications:
HST-24002SAR / HST-24001SAR
Mounting:
SMT
Ethernet Applications:
Gigabit Ethernet
Turns Ratio:
1:1
Series:
1000BASE-T MAGNETICS MODULES
Standard:
IEEE 802.3ab
Specifications:
HST-24002SAR / HST-24001SAR
Mounting:
SMT
Ethernet Applications:
Gigabit Ethernet
Turns Ratio:
1:1
Series:
1000BASE-T MAGNETICS MODULES
Standard:
IEEE 802.3ab
HST-24002SAR Transformador Gigabit Ethernet 1500Vrms HST-24001SAR

HST-24002SAR HST-24001SAR Transformadores Gigabit Características:

● Compatível com a norma IEEE 802.3 para 1000Base-T.

● Indutância primária ((Lp) 350 uH min.@ 100KHz,0.1Vrms, 8mA.

● LL:0.35uH Max @100KHz, 0,1V

● Cww:35pF Max@100KHz, 0,1V

● DCR primário:0.9ΩMax;DCR secundária:1.2Ω Max.

● Projetado para solda de refluxo a temperaturas de até 260°C.

● A temperatura de armazenagem é de - 25°C a + 125°C.

● Conformidade com a RoHS.

● Projetado para aplicações full duplex Gigabit Ethernet 100/1000Base-T de longa distância.
● Suporta 4 pares de cabos UTP de categoria 5.
● Interface de cabo para isolamento e baixa emissão de modo comum.


HST-24002SAR HST-24001SAR Especificações elétricas @ 25°C


Parâmetro Especificações
Relação de voltas (± 2%) 1CT: 1CT
Perda de inserção 1 ̊100 MHz: 1,0 dB Max
Perda de retorno

1 ̊30 MHz: -18 dB Min

40 MHz: -14,4 dB Min

50 MHz: -13,1 dB Min

60 ̊80 MHz: -12 dB Min

100 MHz: -10 dB Min

Transmissão (NEXT)

30 MHz: -45 dB Min

60 MHz: -35 dB Min

100 MHz: -30 dB Min

DCMR

30 MHz: -43 dB Min

60 MHz: -37 dB Min

100 MHz: -33 dB Min

Hi-Pot (voltagem de isolamento) 1500 Vrs Min



HST-24002SAR HST-24001SAR Esquema:

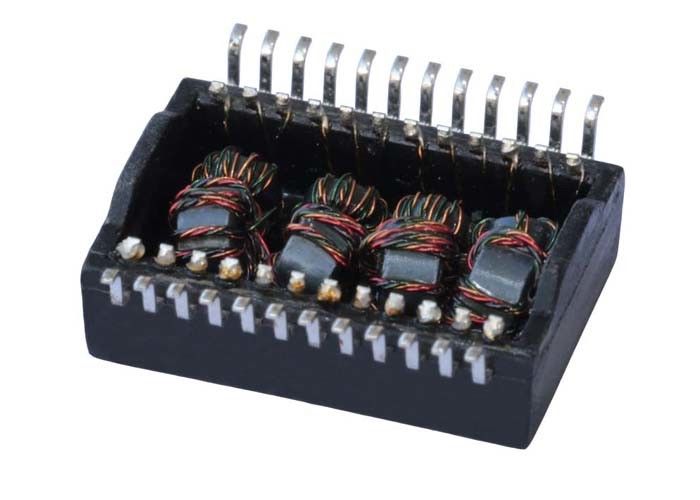

HST-24002SAR Transformador Gigabit Ethernet 1500Vrms HST-24001SAR 0
