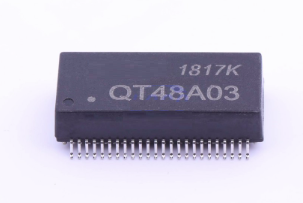

Módulo magnético do transformador de porta dupla QT48A03 SMT 100/1000 BASE-T

O QT48A03 1000Base-T Módulo Transformador de Porta Dupla é um módulo transformador de alta performance para Gigabit Ethernet projetado para aplicações de rede de porta dupla 10/100/1000Base-T. Projetado para atender ao padrão IEEE 802.3ab, este transformador LAN SMT compacto oferece excelente integridade de sinal, isolamento elétrico e supressão de EMI para interfaces Ethernet modernas.

Projetado com 48 pinos SMT e uma pegada compacta, o QT48A03 integra dois canais completos de transformador Gigabit Ethernet em um único módulo, ajudando a reduzir o espaço da PCB, simplificar o layout e melhorar a eficiência de fabricação.

Com uma indutância primária mínima de 350μH sob polarização DC de 8mA, tensão de isolamento de 1500Vrms, e conformidade com RoHS e requisitos de soldagem por refusão IR de 255°C, o QT48A03 é uma solução ideal para equipamentos de rede de alta densidade, incluindo switches corporativos, dispositivos Ethernet industriais, gateways de banda larga e sistemas de comunicação.

Desempenho Elétrico do Transformador de Porta Dupla QT48A03 1000 BASE-T

Principais Características da Magnetização Ethernet SMT QT48A03:

• Desempenho Gigabit: Suporta Ethernet 10/100/1000 Base-T, em conformidade com os requisitos IEEE802.3ab.
• Configuração de Porta Dupla: Integra duas portas Gigabit em um único módulo, otimizando o layout da placa e reduzindo a contagem de componentes.
• Pronto para Refusão de Alta Temperatura: Projetado para atender aos requisitos de temperatura de pico IR de 255°C, tornando-o ideal para fabricação SMT padrão.
• Indutância Robusta: Garante uma indutância primária mínima de 350µH com polarização DC de 8mA, garantindo integridade de sinal estável.
• Conformidade Ambiental: 100% Compatível com RoHS e sem chumbo.
• Ampla Faixa de Operação: Funciona de forma confiável em ambientes de temperatura comercial padrão (0°C a +70°C).

Especificações Técnicas do Transformador Ethernet QT48A03 de 48 Pinos:

Especificações Mecânicas

Datasheet QT48A03:

Aplicações Alvo:

Graças ao seu design de porta dupla e isolamento de ruído superior, o módulo de magnetização Ethernet QT48A03 é o componente de escolha para uma ampla gama de hardware de telecomunicações e redes:

*   Switches Digitais de Alta Performance e Roteadores Corporativos
*   Dispositivos Alimentados por Power over Ethernet (PoE) (PD)
*   Transceptores Ópticos e Conversores de Mídia
*   Equipamentos de Acesso à Banda Larga (ISDN, ADSL, VDSL)
*   Set-Top Boxes (STB) Interativos e Players Interativos HD
*   Equipamentos de Rede Digital de Serviços Integrados (ISDN)

Perguntas e Respostas Sobre Magnetização Gigabit SMT QT48A03

P:  O que é um Módulo Transformador Ethernet de Porta Dupla?

R: Um Módulo Transformador Ethernet de Porta Dupla integra transformadores magnéticos para duas portas Ethernet em um único pacote SMT, fornecendo isolamento elétrico, casamento de impedância e supressão de EMI para interfaces Ethernet.

P: O QT48A03 é compatível com montagem SMT automatizada?

R: Sim. O módulo é projetado para Tecnologia de Montagem em Superfície (SMT) e é projetado para suportar temperaturas de soldagem por reflow IR com um requisito de pico de 255°C.

P:  Quais são as vantagens de um módulo transformador de porta dupla?

R:  Comparado com transformadores de porta única, um módulo de porta dupla oferece:

• Maior densidade de PCB
• Menor contagem de componentes
• Menor custo de montagem
• Roteamento simplificado
• Melhor eficiência de fabricação

P: Este módulo transformador pode ser usado para aplicações PoE (Power over Ethernet)?

R: Sim, o QT48A03 é altamente adequado para Dispositivos Alimentados por PoE (PD) e equipamentos de rede relacionados, fornecendo o isolamento de sinal necessário e proteção Hi-Pot de 1500Vrms.

P: Qual é a pegada necessária para o layout da PCB?

R: O componente requer um layout de 48 pinos com um passo de pino de 1.02mm. As dimensões gerais são 27.70 x 15.36 x 7.30 mm. Consulte o datasheet em PDF para download para esquemas exatos do layout das ilhas.

P: Qual tensão de isolamento o QT48A03 fornece?

R:  O módulo fornece isolamento de 1500Vrms, protegendo os circuitos PHY Ethernet e melhorando a confiabilidade do sistema.

P: O transformador está em conformidade com os requisitos RoHS?

R:  Sim. O QT48A03 está totalmente em conformidade com os regulamentos ambientais RoHS.

P:  Existem amostras de engenharia disponíveis?

R:  Sim. A LINK-PP fornece amostras de engenharia, datasheets, suporte técnico e serviços de personalização OEM/ODM para avaliação de produtos e produção em massa.
