BT16B03 Módulo Transformador de Isolamento Ethernet 100Base-T 1500Vrms

BT16B03 0.5µH 1:1 Transformador de pulso SMD para LAN 100Base-T, isolamento de 1,5kV, 0–70℃, em conformidade com RoHS. Ideal para switches, roteadores, PoE, Ethernet industrial.

Descrição do Módulo Transformador 100Base-T BT16B03:

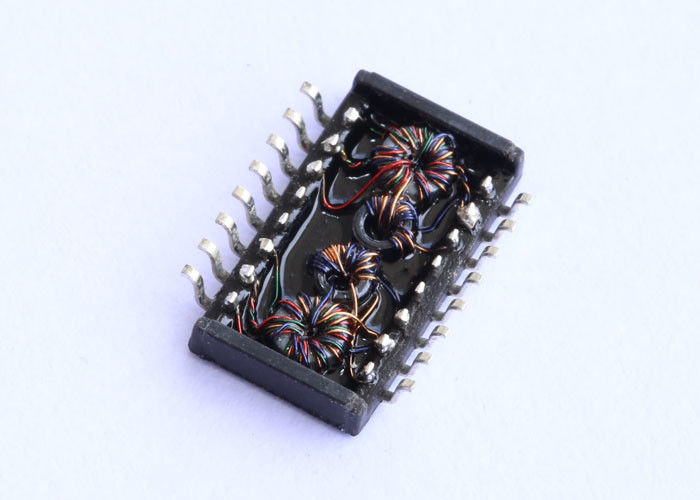

O BT16B03 é um transformador de pulso SMD de porta única de alto desempenho, 0,5µH, 1:1, projetado para aplicações LAN 100Base-T. Ele garante a integridade confiável do sinal, atende aos padrões IEEE802.3u e fornece isolamento robusto com uma classificação de 1,5kV. Em conformidade com RoHS e projetado para dispositivos de rede comerciais e industriais, o BT16B03 é ideal para switches, roteadores, dispositivos PoE e outros módulos de interface Ethernet.

Principais Características e Benefícios do Transformador de Isolamento Ethernet BT16B03:

1. Alta Tensão de Isolamento: O isolamento de 1,5kV Vrms garante a operação segura em aplicações PoE e Ethernet industrial.

2. Pacote SMD Compacto: O design que economiza espaço suporta layouts de PCB de alta densidade e montagem SMT.

3. Desempenho Elétrico Otimizado:

• Indutância primária de 0,5µH
• Baixa perda de inserção (-1,15 dB máx.)
• Excelente perda de retorno (-18 dB mín. a 30 MHz)
• DMRR superior (-30 dB mín. @ 0,5–100 MHz)

4. Em Conformidade com os Padrões da Indústria: Atende aos requisitos IEEE802.3u e tolerância de refluxo de pico IR 255℃.

5. Ampla Temperatura de Operação: 0℃ a +70℃, com faixa de armazenamento de -25℃ a +125℃.

6. Em Conformidade com RoHS: Design ecologicamente correto, sem chumbo.

Especificações Elétricas (@25℃):

Ficha Técnica BT16B03:

Dimensões Mecânicas

• Tipo de Pacote: SMD
• Tamanho Total: 12,7 × 9,4 × 5,68 mm
• Passo dos Pinos: 1,27 mm
• Diretrizes de Layout da PCB: Consulte o diagrama esquemático e de pegada abaixo para o layout e roteamento de almofadas recomendados.

Ficha Técnica BT16B03 - Mecânica

Ficha Técnica BT16B03 - Esquemas

Pegada da PCB BT16B03

Conformidade e Confiabilidade BT16B03:

• Certificado RoHS
• Em Conformidade com Refluxo IR até 255℃ de pico
• Alto Isolamento e DMRR para mitigação de EMI e integridade do sinal
• Testado para confiabilidade a longo prazo em temperaturas operacionais padrão

Por que escolher o Transformador Ethernet BT16B03?:

O BT16B03 equilibra o design SMD compacto, alto isolamento e excelente desempenho de sinal para redes Ethernet modernas. Com especificações elétricas robustas e conformidade verificada, ele reduz os riscos de projeto de PCB e acelera os ciclos de desenvolvimento de produtos.

Solicitações de Amostras e Suporte Técnico Disponível.

FAQ:

P1: Quais velocidades Ethernet o BT16B03 suporta?

A1: O BT16B03 suporta aplicações 100Base-T, ideal para conexões LAN de 100 Mbps.

P2: O BT16B03 é compatível com dispositivos PoE?

A2: Sim, com isolamento de 1,5kV, ele pode lidar com a tensão PoE padrão e garante a segurança do dispositivo.

P3: Este transformador pode suportar processos de refluxo SMT padrão?

A3: Sim, ele atende aos requisitos de pico IR 255℃ para montagem típica em superfície.

P4: Amostras e diretrizes de layout de PCB estão disponíveis?

A4: Sim, solicitações de amostras e diagramas de pegada/layout de PCB recomendados estão disponíveis para otimizar a verificação do projeto.
