Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: TG5G-HPE6NZ5IF
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
P/N: |
TG5G-HPE6NZ5IF |
Relação: |
base-T 5G |
pinos: |
24 |
Alternativa: |
TG5G-HPE6NZ5LF=> LP72456ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Amostras: |
Livre |
P/N: |
TG5G-HPE6NZ5IF |
Relação: |
base-T 5G |
pinos: |
24 |
Alternativa: |
TG5G-HPE6NZ5LF=> LP72456ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Amostras: |
Livre |

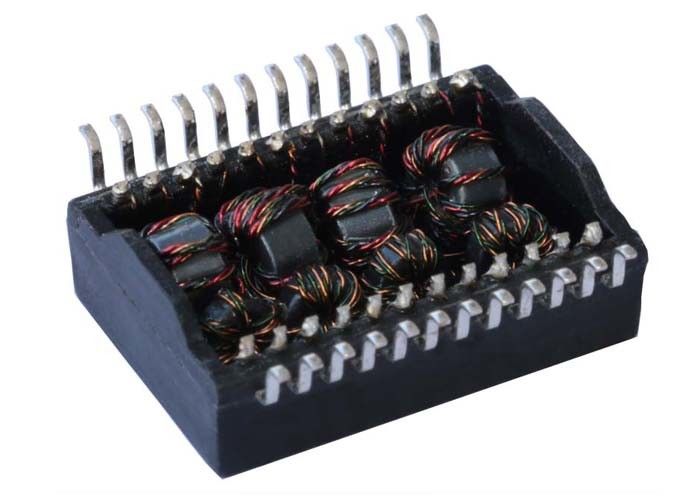

| ethernet magnéticos do transformador 5G do isolamento 5000V, SMT, Rohs | |
| Número da peça de LINK-PP | LP72456ANL |
| Velocidade | 5G BASE-T |
| Número de portos | ÚNICO |
| Aplicação - LAN | ETHERNET (PoE+) |
| Pacote | SMD |
| Temperatura | -40 + a 85 |
| AutomDX | SIM |
| Comentário | MESMOS COMO A VERSÃO DOS NL |
| Configuração RX | C, T |
| Configuração TX | C, T |
| Construção | QUADRO ABERTO |
| Núcleos pelo porto | 8 |
| Número de portos | ÚNICO |
| Altura do pacote (polegadas) | 0,255 |
| Altura do pacote (milímetros) | 6,48 |
| Comprimento do pacote (polegadas) | 0,715 |
| Comprimento do pacote (milímetros) | 18,15 |
| Largura do pacote (polegadas) | 0,630 |
| Largura do pacote (milímetros) | 16,00 |
| Gerencie a relação RX | 1CT: 1CT |
| Gerencie a relação TX | 1CT: 1CT |
ESPECIFICAÇÃO:
1 projetado para a base-T dos ethernet 2.5G, únicas aplicações portuárias.
2 apoios 4 pares de cabo de UTP da categoria 5.
Relação de 3 cabos para o isolamento e baixas emissões comuns do modo.
O projeto 4 para encontrar IEEE 802,3 com 720mA equilibrou a corrente.
Conformidade 5 com exigências livres de ROHS&Halogen.
6 funcionamentos e temperaturas de armazenamento
Nível da sensibilidade de umidade 7 (MSL): 2a
Temperatura de funcionamento: 0°C a +70°C
Temperatura de armazenamento: -25°C a +105°C
Aplicação:
Produtos de 1 RapidIO
2 produtos de SCSI
3 placas de DSP
4 telas planos
| Especificações elétricas @25℃ | Tipo: Equilibre a impedância 100Ω de passe baixo |
| Perda de inserção: | DB 1-50MHz -0,5 máximo DB 50-125MHz -1,0 máximo DB 125-200MHz -2,0 máximo |
| Perda de retorno: | DB Minload 100Ω de 1~40MHz -20 DB Minload 100Ω de 40-200MHz -20+15*log (Freq MHz/40MHz) |
| CM refletido à conversão da diferença (referência) | minuto do DB de 1MHz -30 minuto do DB de 50MHz -30 minuto do DB de 100MHz -27 minuto do DB de 200MHz -24 |
| CM à conversão do DM (referência) | minuto do DB de 1-125MHz -35 |
| Diferença refletida à conversão do CM (referência) | minuto do DB de 1-10MHz -48 minuto do DB de 10-200MHz -48+19*log (Freq MHz/10MHz) |
| CM à atenuação do CM (referência) | minuto do DB de 1-200MHz -25 |
| Conversa transversal (referência) | 1-125 minuto do DB do megahertz -30 125-200 minuto do DB do megahertz -25 |
| Indutância | @ 100KHz, 0.1V, 8mA C.C. 180uHMin DIAGONAL |
| Teste de HiPot | @ Vrms 1500 |
| Relação das voltas | @ 1:1±5% |
