Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: H1260NL H1260NLT
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN: |
H1260NL/H1260NLT |
Taxa de dados: |
100BASE-TX |
Amostras grátis: |
Disponível |
Pacote: |
SMD de 16 pinos |
Temperatura: |
0 ℃ a +70 ℃ |
Compatível com RoHS: |
Sim |
Tensão de isolamento: |
1500 Vac |
Turns Ratio: |
1CT: 1CT |
PN: |
H1260NL/H1260NLT |
Taxa de dados: |
100BASE-TX |
Amostras grátis: |
Disponível |
Pacote: |
SMD de 16 pinos |
Temperatura: |
0 ℃ a +70 ℃ |
Compatível com RoHS: |
Sim |
Tensão de isolamento: |
1500 Vac |
Turns Ratio: |
1CT: 1CT |
| Parâmetro | Especificação |
|---|---|

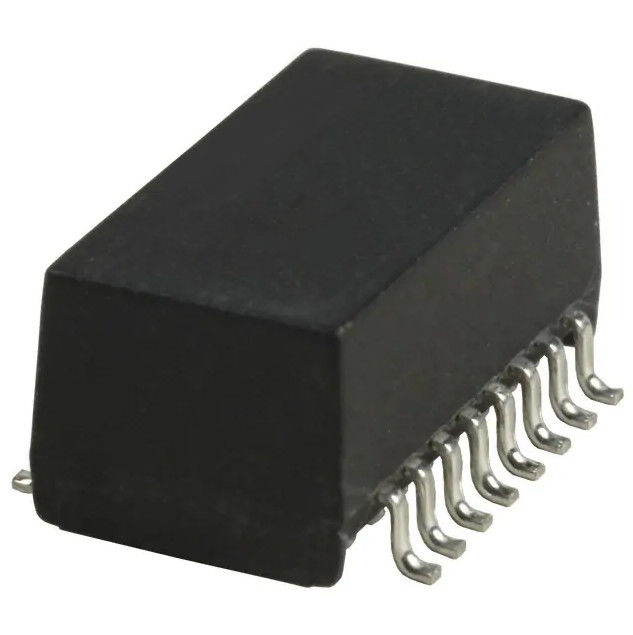

| Número da peça | H1260NL/H1260NLT |
| Tipo de dispositivo | Transformador LAN SMT |
| Padrão Ethernet | 100BASE-TX |
| Razão de giros | 1CT:1CT / 1:1 |
| Número de canais | Solteiro |
| Estilo de montagem | SMD |
| Temperatura operacional | 0°C a 70°C |
| Temperatura de armazenamento | -20°C a +125°C |
| Tensão de isolamento | 1500 VCA/1500 VRMS |
| RoHS | Sim |
| Parâmetro | Especificação |
|---|---|
| Razão de giros | 1:1 ±2% |
| Perda de inserção | 100 kHz: -1,2 dB máx. 1–125 MHz: -0,2 − 0,002·f^1,4 dB máx. |
| Perda de retorno, 100BT (Zout = 100 Ω ±15%) | 0,1–30 MHz: -16 dB min30–60 MHz: -10 + 20·log10(f/60 MHz) dB min60–80 MHz: -10 dB min |
| Indutância (OCL) | 350 µH min |
| Crosstalk, canais adjacentes | 1 MHz: -50 dB min10–100 MHz: -55 + 22·log10(f/10) dB min |
| Taxa de rejeição de modo comum | 2 MHz: -50 dB min30–200 MHz: -15 + 20·log10(f/200) dB min |
| Resistência DC, 1/2 Enrolamento | 0,65Ω máx. |
| Desequilíbrio de resistência DC | ±0,065Ω máx. |
| Isolamento de entrada-saída | 1500 VRMS min @ 60 segundos |
Se você precisar de um transformador LAN SMT compacto para Ethernet 100BASE-TX, o H1260NL/H1260NLT oferece uma combinação prática de acoplamento 1:1, isolamento de 1500 VRMS, conformidade com RoHS e disponibilidade de fita e bobina. É uma solução sólida para hardware Ethernet que precisa de integridade de sinal confiável e produção simplificada de montagem em superfície.
Sim.H1260NLTé a versão em embalagem de fita e carretel deH1260NL; a folha de dados afirma que adicionar oSufixo “T”indica embalagem de fita e bobina.
A folha de dados especifica100BASE-TXapoiar.
As listas da folha de dadosMínimo de 1500 VRMS por 60 segundose também identifica a tensão de isolamento como1500 VCA.
Sim. A peça é especificada como umSMD/SMTdispositivo.
