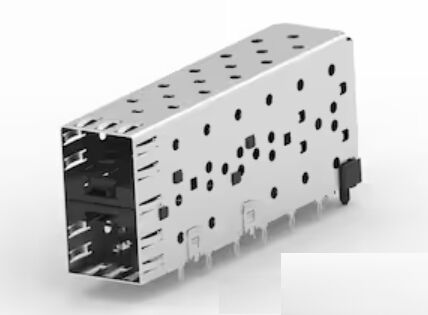

1658391-2 posição 20x2 ajustada por pressão do conjunto do conector da gaiola de 2x1 SFP

O 1658391-2 é um conjunto de gaiola SFP agrupado 2x1 de alto desempenho projetado para integração perfeita em ambientes de rede de alta velocidade. Apresentando um conector integrado e um método de terminação Press-Fit robusto, esse conjunto de gaiola empilhada garante integridade de sinal confiável e estabilidade mecânica para aplicações de E/S exigentes.

Visão geral da gaiola 1658391-2 SFP

O1658391-2 conjunto da gaiola de 2x1 SFPé um alto desempenhoConjunto de gaiola SFP e conector PTprojetado paraaplicações de E/S conectáveisque exigem integridade de sinal confiável, integração compacta e montagem eficiente de PCB. Apresentando umConfiguração de porta empilhada 2x1,terminação de encaixe por pressão através do furo, e umdesign de perfil padrão, esse conjunto de conector é adequado para equipamentos exigentes de rede e comunicação.

Construído paraFator de forma conectável SFPaplicações, este conjunto de gaiola suporta uma taxa de dados máxima de4GB/se incluirecursos de mola EMI interna/externapara ajudar a melhorar o desempenho da blindagem eletromagnética. Isso émontagem em furo passante em ângulo retoePasso da linha central de 0,8 mmtornam-no uma escolha prática para layouts de placas de alta densidade e com economia de espaço.

Características Mecânicas e de Materiais

• Estilo do conector:Receptáculo com Gaiola, Agrupado (2x1).
• Passo (linha central):0,8 mm [0,03 pol.].
• Avaliação atual do contato:0,5 A máx.
• Perfil:Perfil Padrão (Não Selável).
• Tubo de luz incluído:Não (otimizado para layouts compactos).

Especificações técnicas da gaiola SFP de posição 20x2 1658391-2

Folha de dados do conjunto da gaiola 1658391-2 2x1 SFP

Principais recursos do conector de gaiola SFP Press-Fit 1658391-2

1. Proteção robusta contra EMI

Equipado com ambosmolas EMI internas e externas, o 1658391-2 foi projetado para suprimir interferências eletromagnéticas de maneira eficaz, garantindo que seu sistema mantenha a clareza do sinal e atenda aos padrões regulatórios rigorosos.

2. Terminação de encaixe por pressão de alta confiabilidade

OPress-Fit (sem solda)a tecnologia permite uma conexão mecânica e elétrica segura ao PCB sem o estresse térmico da soldagem. Isto simplifica o processo de montagem e melhora a durabilidade a longo prazo em ambientes de alta vibração.

3. Desempenho térmico versátil

Com uma ampla faixa de temperatura operacional de-55°C a 105°C, esse conjunto foi desenvolvido para funcionar em ambientes extremos, desde data centers refrigerados até torres de comunicação industrial.

4. Projeto Integrado

Oreceptáculo com gaiolaO design reduz a contagem de peças e o tempo de montagem, fornecendo uma solução "drop-in" para engenheiros que procuram uma configuração de matriz SFP de 2 portas.

Perguntas frequentes sobre a gaiola SFP 1658391-2

O1658391-2 conjunto da gaiola de 2x1 SFPé uma solução compacta, robusta e eficiente para designers que buscam umconjunto de gaiola SFP de encaixe por pressão com conector integrado. Com seuconfiguração empilhada 2x1, montagem em furo passante em ângulo reto, suporte de mola EMI e perfil padrão, ele oferece uma opção confiável para sistemas de rede de alta densidade.

1. Para que é usado o conjunto de gaiola SFP 1658391-2 2x1?

É usado emAplicativos de E/S conectáveis ​​SFPonde uma solução compacta e confiável de gaiola e conector é necessária para equipamentos de rede e comunicação.

2. O 1658391-2 é um conector de encaixe por pressão?

Sim. Esta parte usaterminação de encaixe por pressão através do furopara montagem segura de PCB.

3. Qual é a taxa máxima de dados deste conjunto de gaiola SFP?

A taxa de dados máxima suportada é4GB/s.

4. Este conjunto de gaiola inclui proteção EMI?

Sim. Possuimolas EMI internas/externaspara apoiar a contenção de interferência eletromagnética.

5. Qual é a faixa de temperatura operacional?

A faixa de temperatura operacional é-55°C a 105°C, tornando-o adequado para ambientes exigentes.
