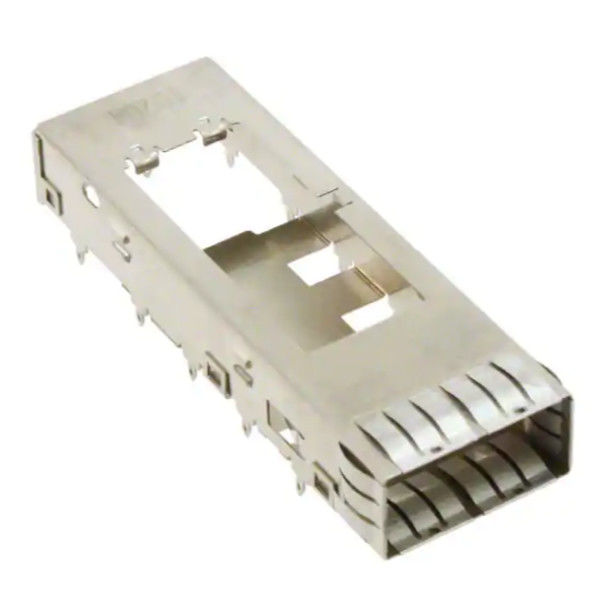

1888617-1 Caixa QSFP+ de porta única com molas EMI internas/externas

O TE 1888617-1 QSFP+ Cage é um conjunto de gaiola de uma única porta, projetado para aplicações de E/S plugáveis QSFP+.É destinado a ser usado com transceptores compatíveis com o QSFP MSA e usa um método de terminação de press-fit através de um buraco para fixação de PCBA gaiola possui molas EMI internas/externas, um corpo de gaiola de prata de níquel e compatibilidade com dissipadores de calor, tornando-a adequada para projetos de rede de alta densidade e focados em sinal.

Especificações técnicas da jaula 1888617-1 QSFP+

Por que escolher o TE 1888617-1 QSFP+ Cage Assembly?

Se procura umCaixa QSFP+ confiável para projetos de placas de hospedagem compactas, esta parte oferece um ajuste limpo paraMatriz de porta 1 x 1Implementações e apoiosSFP+ empilhado de barriga para barrigaO projecto inclui igualmente:Características de contenção do IMEe umUL 94V-0classificação de inflamabilidade, ajudando-o a alinhar-se com os exigentes requisitos de hardware a nível do sistema.

Principais características do produto

• Tipo de produto de entrada/saída ligável:Caixa
• Fator de forma:QSFP+
• Tipo de gaiolas:Solteiro
• Configuração da porta:1 porta,1 x 1matriz
• Contenção do EMI:Molas EMI internas/externas
• Método de eliminação:Através do buraco - press-fit
• Compatível com dissipadores de calor:- Sim, sim.
• Material da gaiola:Níquel de prata
• Revestimento de terminação de contato de PCB:Cinza
• Classificação de inflamabilidade:UL 94V-0
• Embalagem:Caixa e bandeja

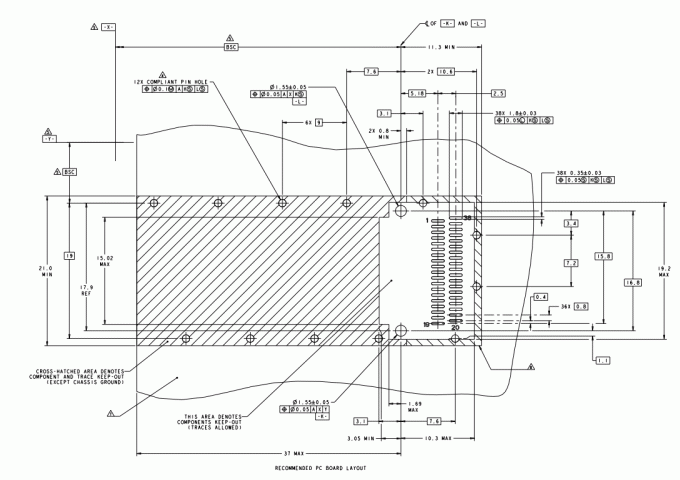

1888617-1 Ficha de dados de gaiolas QSFP+ - Layout recomendado de PCB

1888617-1 QSFP+ Cage Notes

Para o planeamento do traçado, o TE especifica umPress-fit de perfuraçãoO projecto de um sistema de montagem de circuito impresso, que permite a utilização de uma abordagem de montagem e fornece orientações relacionadas com PCB no desenho do cliente.Dato A como a superfície superior da placa de acolhimentoe observa que o produto é destinado a limitações mecânicas específicas da placa-mãe, incluindo os requisitos mínimos de espessura da placa mencionados acima.

Para assegurar um desempenho e uma montagem ideais, observe as seguintes orientações técnicas:

1. Requisitos aplicáveis aos PCB:A espessura mínima recomendada da placa é1.45 mmpara aplicações unilaterais e2.2 mmpara aplicações de dois lados (barriga a barriga).
2. Compatibilidade:Esta gaiola foi projetada para acasalar com todosTransceptores compatíveis com QSFP MSA.
3. Acabamento da Primavera:As molas EMI apresentam um acabamento de00,8 μm de alumínioAcabou.00,8 μm mínimo Níquel.
4. Limitação dos vestígios:Os vestígios de superfície são permitidos dentro da área especificada, desde que não entrem em contacto com os pontos de impasse da gaiola.
5. Identificação:Cada unidade inclui umCódigo de barras 2D e código de data(YYWWD) para simplificar o acompanhamento dos inventários e o controlo da qualidade.

Aplicações típicas

O TE 1888617-1 QSFP+ Cage é adequado para:

• Equipamento de rede de alta velocidade
• Comutadores e roteadores
• Projetos de portas QSFP+
• Painéis de entrada/saída densos
• Plataformas de interconexão de sinais que requerem controlo EMI

FAQ sobre a gaiola QSFP+ 1888617-1

Q1. O TE 1888617-1 foi projetado para módulos QSFP+?

O desenho identifica-o como umCaixa de entrada/saída ligável QSFP+e afirma que se acasala comTransceptores compatíveis com o QSFP MSA.

Q2. Que método de montagem é usado nesta gaiola?

Ele usaPress-fit de perfuraçãoterminação para o PCB.

P3. A gaiola inclui proteção EMI?

A parte incluimolas EMI internas/externaspara a contenção do IME.

Q4. Que espessura de PCB é recomendada?

TE especifica1.45 mm mínimo para placas unilateraise2.2 mm para placas de duas faces.

Q5. É compatível com o dissipador de calor?

Sim, o produto é indicado comoCompatível com dissipador de calor.
