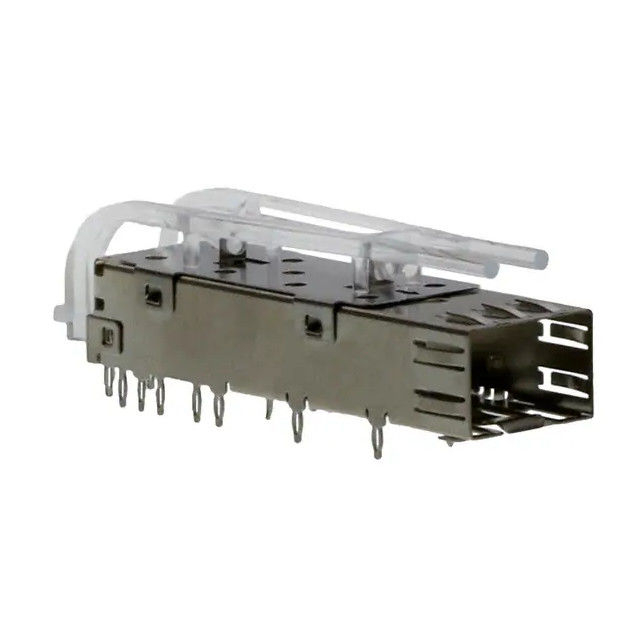

1367629-2 Posição SFP conector de gaiola Press-Fit através do buraco ângulo direito

A tecnologia de 1367629-2 é um conjunto de gaiola SFP (Small Form-factor Pluggable) de alto desempenho e porta única, projetado para transmissão de dados confiável em alta velocidade. Projetado com um estilo de terminação Press-Fit (Through-Hole), esta gaiola garante uma conexão mecânica e elétrica segura à PCB sem a necessidade de soldagem complexa.

Esta gaiola SFP de 20 posições é otimizada para integridade de sinal, apresentando molas internas e externas de EMI integradas para contenção superior de interferência eletromagnética e um lightpipe padrão integrado para indicação clara do status da porta.

Principais Recursos e Especificações Técnicas do Conector de Gaiola SFP 1367629-2

Benefícios de Engenharia de Grau Profissional

1. Conectividade Mecânica Robusta

A tecnologia de terminação Press-Fit permite uma conexão soldada a frio e hermética que suporta estresse mecânico melhor do que as opções tradicionais de montagem em superfície. Com um comprimento do pino de terminação de 3 mm, é ideal para layouts de PCB de alta densidade padrão.

2. Integridade de Sinal Aprimorada e Proteção contra EMI

Equipado com molas internas e externas de EMI, o 1367629-2 fornece um escudo robusto contra interferência eletromagnética. Este design garante que seus sinais de alta velocidade (até 4 Gb/s) permaneçam limpos e em conformidade com os padrões da indústria para redução de ruído.

3. Diagnóstico Visual Integrado

Ao contrário dos conjuntos de gaiola básicos, este modelo inclui um lightpipe padrão instalado de fábrica. Isso simplifica o processo de montagem para engenheiros de hardware, fornecendo um caminho embutido para LEDs sinalizarem o status do link e a atividade diretamente na interface da porta.

4. Confiabilidade em Ambientes Extremos

Projetado para operar em uma ampla faixa de temperatura de -55°C a +85°C, esta gaiola SFP é adequada para redes industriais, telecomunicações e aplicações aeroespaciais onde a estabilidade térmica é crítica.

Aplicações Típicas da Gaiola SFP 1367629-2

O conjunto de gaiola SFP 1367629-2 é uma forte opção para:

• Equipamentos de rede SFP
• Módulos de transmissão de sinal
• Hardware de comunicação
• Eletrônicos industriais
• Montagens de PCB que requerem gaiolas SFP press-fit
• Equipamentos que se beneficiam da contenção de EMI e integração de lightpipe

Dimensões e Instalação

• Espessura Recomendada da PCB: 1,5 mm [0,059 pol]
• Pitch: 0,8 mm
• Selável: Não
• Compatível com Dissipador de Calor: Não (Perfil padrão para layouts com restrição de espaço)
