2227302-1 4Gb/S SFP Cage Single Piece Press-Fit Connector

O2227302-1 Caixa SFPé umConector de gaiolas SFP 1x1 de uma portaO sistema é concebido para hardware de rede compacto e de alta fiabilidade.Estilo de montagem através de buracos de press-fiteMaterial de gaiolas de aço inoxidável, esta gaiola SFP suporta integração segura de PCB, forte proteção EMI e desempenho mecânico estável em ambientes de sistema exigentes.

Com umtaxa de transferência máxima de dados de 4 Gb/s, a gaiola 2227302-1 é adequada para aplicações que exigem retenção confiável do módulo óptico, blindagem eficiente e compatibilidade comTransceptores compatíveis com a SFP MSAÉ...sem tubo de luzA sua configuração torna-a uma escolha simples para projetos que não requerem canais de indicação óptica integrados.

Especificações técnicas da gaiola SFP 2227302-1

1Configuração física

2. Desempenho e Meio Ambiente

Características do 2227302-1 Press-Fit SFP Cage

1. Configuração de porta compacta 1x1: o 2227302-1 é umCaixa SFP de porta únicaA sua dimensão compacta torna-a uma excelente opção para sistemas em que o real estate de PCB é limitado.

2. Instalação através de buraco: Esta gaiola utiliza umEstilo de montagem de PCB de press-fit através de um buracoA instalação de press-fit também suporta fluxos de trabalho de fabrico fiáveis em produção de grande volume.

3Construção de aço inoxidável: A gaiola é feita de0.25 mm de espessura de aço inoxidávelO material ajuda a manter a estabilidade do conector, ao mesmo tempo em que suporta o desempenho de blindagem EMI.

4. Estrutura blindada por EMI: O projecto inclui:molas EMI internas e externasPara ajudar a reduzir as interferências eletromagnéticas e melhorar a integridade do sinal em aplicações sensíveis de rede.

5. Conformidade SFP MSA: A gaiola é concebida para:Mate com transceptores compatíveis com a SFP MSA, tornando-o adequado para projetos de plataformas baseadas em SFP padrão.

6. Sem Light Pipe: Esta versão é fornecidasem tubo de luz, que é ideal para aplicações que utilizam arranjos alternativos de LED ou que não requerem indicadores ópticos integrados.

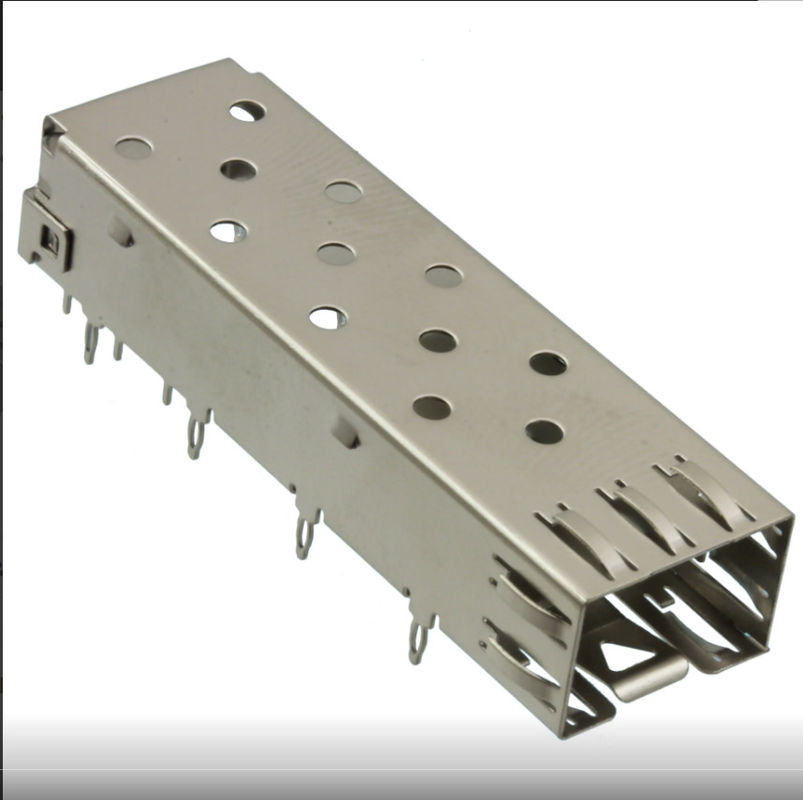

2227302-1 Peça únicaDesenho de gaiolas SFP

Requisitos de conceção e integração de PCB:

Para assegurar um desempenho óptimo e uma adequação mecânica, recomendam-se as seguintes especificações de PCB:

• Espessura mínima do PCB (unilateral):1.50 mm
• Espessura mínima do PCB (de dois lados):30,00 mm
• Terceirização:São necessárias pastilhas e vias integradas para a terra do chassi para manter os padrões de supressão de EMI.
• Protecção ESD:Fornecido em embalagens ESD especializadas para evitar danos nos componentes durante o transporte e manuseio.

Notas mecânicas e de montagem

A gaiola SFP 2227302-1 foi concebida para uma montagem confiável a nível da placa e utilização a longo prazo.

• A gaiola é feita de0.25 mm de espessura de aço inoxidável
• O acabamento écom um diâmetro superior a 50 mm
• As bordas não revestidas são permitidas
• As almofadas e vias destinam-se a:chassis ground
• A gaiola suportaInstalação de press-fit através de um buraco
• A espessura recomendada de PCB é1.5 mm
• A espessura mínima da placa é:1.50 mm para placas unilateraise30,00 mm para placas de duas faces

Esses detalhes tornam a gaiola adequada para sistemas onde tanto a ligação à terra elétrica quanto a confiabilidade mecânica são importantes.

Perguntas frequentes sobre 2227302-1 SFP Cage

O2227302-1 Caixa SFPé um conector de jaula SFP de uma porta compacto, adaptável à impressão, concebido para aplicações de rede de alto desempenho e de confiança.Construção de aço inoxidável,Proteção EMI,Instalação de press-fit através de um buraco, eCompatibilidade SFP MSA, fornece uma base mecânica e elétrica sólida para a integração de módulos ópticos.

Se o seu projeto requer uma1x1 conector de gaiola SFPcom um design limpo, economizador de espaço e desempenho confiável a nível da placa, o2227302-1 Caixa SFPÉ uma escolha forte.

1Para que é usado o 2227302-1 SFP Cage?

O 2227302-1 SFP Cage é utilizado como uma interface mecânica e de blindagem EMI paraTransceptores SFPem equipamentos de rede e de comunicação.

2O 2227302-1 SFP Cage é compatível com módulos SFP padrão?

Sim, foi concebido paraMate com transceptores compatíveis com a SFP MSA.

3Esta jaula SFP inclui um tubo de luz?

Não, esta versão é especificada comosem tubo de luz.

4Qual é a taxa de dados máxima suportada?

A gaiola suporta umtaxa de transferência máxima de dados de 4 Gb/s.

5Qual é a espessura recomendada de PCB?

A espessura recomendada do PCB é1.5 mm.
