Detalhes do produto
Lugar de origem: CHINA
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: JT7-1119NL
Documento: LPJK9093AONL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.5-$2.3
Detalhes da embalagem: BANDEJA
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 500 mil/mês
Número da peça: |
JT7-1119NL |
P/N compatível: |
LPJK9093AONL |
Tipo de produtos: |
10GBASE-T RJ45 Mag Jack |
Configuração da porta: |
1×1 Porta Única |
Estilo de montagem: |
Através do buraco (THT) |
Capacidade de POE: |
PoE de 4 pares, 90W |
Tensão de isolamento: |
2250 V CC |
Chapeamento de contato: |
50µ" Ouro |
Número da peça: |
JT7-1119NL |
P/N compatível: |
LPJK9093AONL |
Tipo de produtos: |
10GBASE-T RJ45 Mag Jack |
Configuração da porta: |
1×1 Porta Única |
Estilo de montagem: |
Através do buraco (THT) |
Capacidade de POE: |
PoE de 4 pares, 90W |
Tensão de isolamento: |
2250 V CC |
Chapeamento de contato: |
50µ" Ouro |

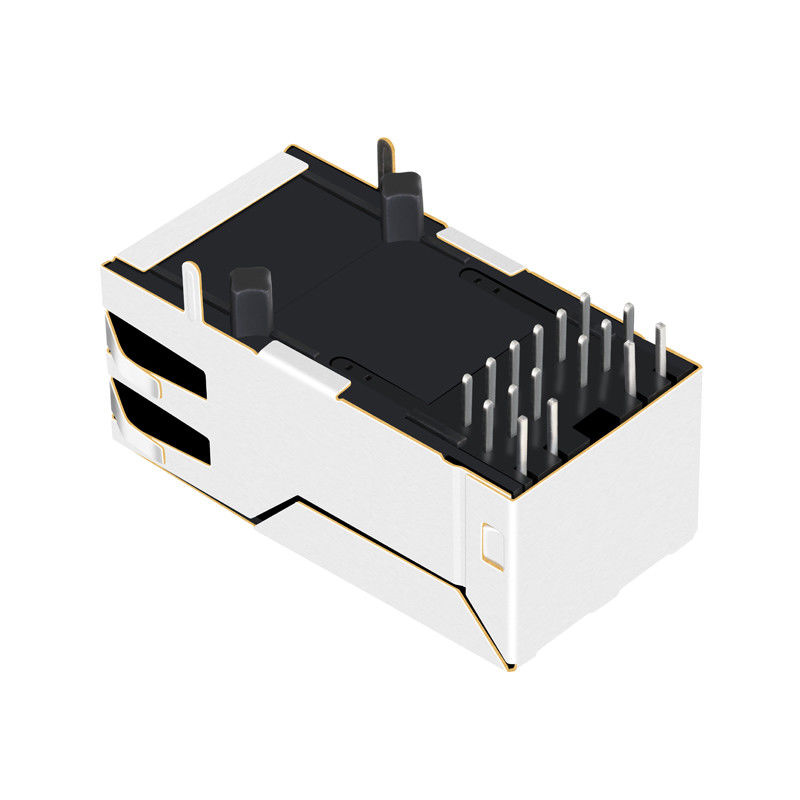

JT7-1119NL é um conector RJ45 1x1 10GBASE-T com magnetismo integrado, suporte PoE de 4 pares de 90 W, isolamento de 2250 V, LEDs verdes/amarelos e verdes e conformidade com IEEE 802.3. Ideal para switches, servidores, Ethernet industrial e equipamentos de rede PoE.
O JT7-1119NL da Pulse Electronics é um conector RJ45 10GBASE-T premium e de alto desempenho projetado para equipamentos de rede de próxima geração. Apresentando uma configuração de porta única 1x1, magnetismo integrado e recursos PoE robustos de 4 pares e 90 W, este conector de entrada lateral Through-Hole Technology (THT) foi projetado para atender às rigorosas demandas das especificações IEEE 802.3. Com blindagem EMI superior, revestimento de contato dourado de 50µ" para máxima durabilidade e uma área compacta em ângulo reto, o JT7-1119NL é a solução ideal para servidores, switches, roteadores e estações base de alta velocidade.
O JT7-1119NL oferece suporte a implantações modernas de Power over Ethernet que exigem fornecimento de energia significativamente maior do que as soluções PoE tradicionais.
| Parâmetro | Valor |
| Tipo PoE | PoE de 4 pares |
| Potência Máxima | 90W |
| Corrente Contínua | 900 mA por par |
| Corrente de surto | 1A por par por 75 ms |
| Categoria | Especificação | Detalhes |
|---|---|---|
| Geral e Mecânica | Número da peça | JT7-1119NL |
| Número de portas | 1x1 (porta única) | |
| Velocidade | 10GBASE-T | |
| Tipo de pacote | THT (tecnologia de furo passante) | |
| Ângulo de montagem PCB | Entrada lateral (ângulo reto) | |
| Orientação da trava | Travar | |
| Dimensões (C × L × A) | 34,29 mm × 16,51 mm × 13,33 mm (1,350" × 0,650" × 0,525") | |
| Comprimento do pino | 3,43 mm (0,135") | |
| Recorte do painel | 17,27 mm × 13,72 mm (0,680" × 0,540") | |
| Características Elétricas | Razão de giros | 1:1 (1,00 ± 2%) |
| Indutância (OCL) | 120 µH MIN @ 100 kHz, 100 mV | |
| Classificação PoE | PoE de 4 pares, 90 W (900 mA MAX de corrente contínua por par trançado) | |
| Isolamento de entrada-saída | 2250 VCC MIN @ 60 segundos | |
| Perda de inserção | -3,0 dB MÁX a 100 KHz; -2,0 dB MÁX (-1,4 dB TIPO) @ 1~400 MHz |
|
| Perda de retorno (Z OUT = 100 OHM ± 1%) | -22 dB MIN @ 1~100 MHz; -22 + 20,75×LOG(f/100) dB MIN @ 100~500 MHz |
|
| Crosstalk (canais adjacentes) | -28 dB MIN (1~100 MHz) -19 dB MIN (100~500 MHz) |
|
| Taxa de rejeição de modo comum (CMRR) | -26 dB MIN @ 100~500 MHz | |
| Materiais e Revestimento | Revestimento da área de contato de contato | 50 µ'' Ouro (Au) sobre 50 µ'' MIN Placa inferior de Níquel (Ni) |
| Chapeamento de cauda de solda | 200–500 µ'' Lata 100% fosca | |
| Material base dos contatos | Bronze Fósforo | |
| Carcaça de plástico | Material termoplástico, classificação de inflamabilidade UL 94V-0 | |
| Escudo Metálico | Liga de cobre com revestimento de níquel | |
| Configuração de LED | LED esquerdo | Bicolor Verde/Amarelo (565–575 nm / 585–595 nm) |
| LED direito | Verde de cor única (568 nm) | |
| Tensão direta (VF) | 2,1 V ~ 2,7 V a 20 mA | |
| Dissipação de energia (Pd) | 105 mW MÁX (Esquerda) / 68 mW MÁX (Direita) | |
| Ambiental e Soldagem | Temperatura operacional | 0°C a +70°C |
| Temperatura de armazenamento | -20°C a +125°C | |
| Status RoHS | SIM, compatível com RoHS-6 | |
| Soldabilidade (J-STD-002) | Compatível com teste de imersão e aparência de 245°C | |
| Solda por onda (J-STD-075) | W2, máximo de 270°C através de solda ondulada | |
| Sensibilidade à umidade (J-STD-020) |
Nível 1 (MSL 1 - Sem sensibilidade à umidade) |
O conector PoE RJ45 JT7-1119NL 90W inclui LEDs de status integrados para diagnósticos de rede simplificados.
| Posição do LED | Cor | Função Típica |
| LED esquerdo | Verde | Atividade de link |
| LED esquerdo | Amarelo | Velocidade/Estado |
| LED direito | Verde | Status de energia/link |
| Parâmetro | Verde (esquerda) | Amarelo (esquerda) | Verde (direita) |
| Comprimento de onda | 565-575 nm | 585-595 nm | 568nm |
| Dissipação máxima de energia | 105 mW | 105 mW | 68 mW |
| Corrente direta de pico | 140 mA | 140 mA | 150 mA |
| Tensão direta @20mA | 2,2-2,5 V | 2,1-2,5V |
2,2-2,7V |
O JT7-1119NL está em conformidade com:
| Parâmetro | Valor |
| Temperatura operacional | 0°C a +70°C |
| Temperatura de armazenamento | -20°C a +125°C |
| Sensibilidade à umidade | Nível 1 |
| Temperatura de solda ondulada | Até 270°C |
Procurando por um confiávelConector 10GBASE-T RJ45 com magnetismo integrado e suporte PoE de 90W?
O JT7-1119NL oferece excelente integridade de sinal, proteção de isolamento robusta e desempenho Ethernet comprovado para aplicações de rede exigentes. Entre em contato com nossa equipe de engenharia e vendas hoje mesmo para obter preços, amostras, planilhas de dados, recomendações de PCB e suporte à produção em volume.
JT7-1119NL é um conector RJ45 10GBASE-T de porta única com magnetismo integrado projetado para equipamentos de rede Ethernet de alta velocidade que exigem desempenho de 10 Gigabit e suporte PoE.
Sim. O conector suporta PoE de 4 pares com fornecimento de energia de até 90 W, tornando-o adequado para aplicações PoE++.
O módulo magnético integrado fornece uma tensão de isolamento mínima de 2.250 VCC por 60 segundos.
Sim. O produto está totalmente em conformidade com os requisitos ambientais RoHS-6.
É comumente implantado em switches, roteadores, pontos de acesso, dispositivos Ethernet industriais, sistemas de vigilância e outros equipamentos de rede de 10 Gigabit.
