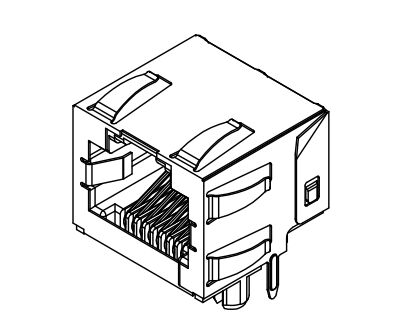

44620-0002 Conector Modular RJ45 Blindado com Recurso de Bloqueio RJ-11

O44620-0002é uma tomada modular invertida de alto desempenho com um único porto (1x1) concebida para redes de alta densidade e aplicações de telecomunicações.Com uma orientação de perfil baixo e ângulo reto, este conector blindado é projetado para durabilidade e integridade superior do sinal em ambientes compactos.

O seu destaqueCaracterística de retenção RJ-11fornece uma proteção mecânica, evitando a inserção acidental de plugues RJ-11 ou RJ-12 menores que possam danificar os pinos externos da interface RJ-45.

Características do conector RJ45 de porta única sem magnéticos:

Os conectores femininos Shielded 8P8C RJ45 são componentes confiáveis para conexão de rede.Sem LEDs é adequado para dispositivos que não requerem um visor de estado visualEste conector blindado RJ45 cumpre com os regulamentos RoHS e de sustentabilidade ambiental.

• Design invertido (Lato superior)Otimizar o espaço do PCB e simplificar a gestão dos cabos em gabinetes apertados.
• Escudo integrado: Dispõe de um escudo de latão com guias de terra do painel para fornecer excelente proteção EMI e aterragem.
• RJ-11 Protecção de retenção: A concepção mecânica previne especificamente os danos resultantes de uma inserção inadequada da tomada.
• Qualidade superior do material: Construído com terminais de nylon (UL 94V-0) e bronze de fósforo de alta condutividade, de alta temperatura e com vidro.
• Revestimento confiável: 50 micropulgadas (1,27 $mu$m) de revestimento de ouro selecionado na área de contacto assegura uma durabilidade de acasalamento a longo prazo de até 500 ciclos.

44620-0002 RJ45 sem magnéticos Especificações pormenorizadas

Físico e Mecânico

Especificações elétricas

Especificações da solda e do ambiente

44620-0002 Ficha de dados RJ45

Jack modular RJ45Conformidade e normas

• Regulamento da FCC:Conforme a parte 68.5 da FCC para tomadas modulares.
• Padrão cosmético:Conforme os requisitos da classe B da norma PS-45499-002.
• Especificação do produto:PS-43860-003.
• Inflamabilidade:Classificação UL 94V-0.

Molex 44620-0002 RJ-45 Jack modular invertido FAQ

1. Visão geral do produto

P1: O que é o "RJ-11 Keepout Feature"?

Este é um projeto mecânico que impede a inserção acidental de um plugue RJ-11 na tomada RJ-45, protegendo os pinos externos sensíveis de danos.

P2: O que significa "Invertido" para este conector?

A ficha de bloqueio do cabo de acoplamento está voltada para cima quando o conector é montado no PCB.

P3: Este conector está blindado?

Inclui um escudo de latão para proteção EMI e painel de terra.

2Material e Qualidade da Construção

Q1: Que materiais são utilizados?

• Casamento: preto, de nylon (PA) revestido de vidro, com classificação UL 94V-0.
• Terminais: Bronze de fósforo de alta performance
• Escudo: latão durável

Q2: Quais são as especificações do revestimento?

• Área de contacto: Min 50 μin (1,27 μm) Ouro
• PC Área da cauda: Min 100 μin (2,54 μm) Estaca
• Subplaca: Min 50 μin (1,27 μm) Níquel
• Escudo: 100 μin (2,54 μm) Níquel sobre 50 μin (1,27 μm) Base de cobre

3Especificações técnicas e impressão

P1: Qual é a altura do jacto?

Altura de perfil baixo: 13,46 mm (.530")

Q2: Qual é a espessura recomendada do PCB?

1.57 mm (.062")

Q3: Quais são as tolerâncias de diâmetro do buraco para o layout do PCB?

Diâmetro típico do orifício terminal: 0,89 ± 0,08 mm (0,035" ± 0,003")

4Conformidade e normas

P1: Este conector cumpre os regulamentos da FCC?

Sim, está em conformidade com o Regulamento FCC Parte 68.5 para tomadas modulares.

Q2: Qual é a especificação cosmética?

Conforme os requisitos da classe B da especificação de produtos cosméticos PS-45499-002.

P3: Estes jacks são empilháveis?

A capacidade de empilhamento lado a lado é suportada para versões sem guias do painel.

5Embalagem e manipulação

P1: Como é que o 44620-0002 é embalado?

Embalado em bandejas termoformadas de acordo com a especificação Molex PK-43860-005.

Q2: Qual é a faixa de temperatura para solda?

Resiste a soldagem por ondas até 260°C.
