Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: S16-2019
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Número da peça: |
LP2019ANL Compatível com S16-2019 |
Turns Ratio: |
1CT: 1CT |
Ethernet: |
10/100Base-T |
Apoio ao POE: |
PoE+ |
Tensão de isolamento: |
1500V |
Temperatura operacional: |
- 40 a + 85°C |
Número da peça: |
LP2019ANL Compatível com S16-2019 |
Turns Ratio: |
1CT: 1CT |
Ethernet: |
10/100Base-T |
Apoio ao POE: |
PoE+ |
Tensão de isolamento: |
1500V |
Temperatura operacional: |
- 40 a + 85°C |

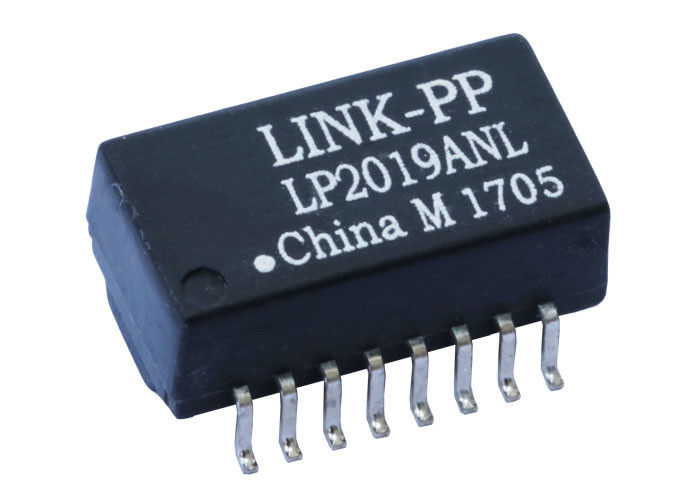

OTransformador PoE magnético Ethernet S16-2019é um módulo magnético LAN de uma única porta concebido paraInterfaces Ethernet 10/100Base-TEle fornece isolamento de sinal, correspondência de impedância e supressão de EMI entre o conector Ethernet PHY e o RJ45.
Este transformador Ethernet é amplamente utilizado emroteadores, switches, câmaras IP, telefones VoIP e pontos de acesso sem fio, especialmente em projetos que exigemCapacidade Power over Ethernet (PoE).
Com magnéticos integrados otimizados para redes Fast Ethernet, oTransformador LAN S16-2019Suporta a transmissão de dados estável, cumprindo os requisitos de isolamento e desempenho do IEEE Ethernet.
Os engenheiros geralmente integram este componente no hardware Ethernet para garantirAlta integridade do sinal, compatibilidade eletromagnética e conexão de rede fiável.
|
Parâmetro |
Especificações |
Valor |
Unidade |
Condição |
|---|---|---|---|---|
|
Relação de voltas |
TX |
1CT:1CT |
- |
- |
|
Relação de voltas |
RX |
1CT:1CT |
- |
- |
|
Perda de inserção |
00,1-100 MHz |
- Um.0 |
dB |
Max. |
|
Perda de retorno |
0.1-30MHz |
- 18 anos. |
dB |
MIN |
|
Perda de retorno |
30 a 60 MHz |
- 13 |
dB |
MIN |
|
Perda de retorno |
60 a 80 MHz |
- Doze |
dB |
MIN |
|
Transmissão |
00,1-100 MHz |
- Trinta e cinco |
dB |
MIN |
|
DCMR (Rejeição diferencial do modo comum) |
30 MHz |
- 42 anos. |
dB |
MIN |
|
DCMR |
60 MHz |
- 36 |
dB |
MIN |
|
DCMR |
100 MHz |
- 33 |
dB |
MIN |
|
CMRR (Common Mode Rejection Ratio) |
1-100 MHz |
- 40 |
dB |
TYP |
|
Indutividade (L) |
1-3, 6-8 |
350 |
μH |
MIN a 100 kHz, 0,1 V, 8 mA DC |
|
Resistência de corrente contínua (DCR) |
1-3, 6-8 |
0.9 |
OHM |
Max. |
|
Indutância de fuga (LK) |
1-3 (paragem: 16+14) |
0.5 |
μH |
MAX a 100 kHz, 0,1 V |
|
Indutância de fuga (LK) |
6-8 (paragem: 11+9) |
0.5 |
μH |
MAX a 100 kHz, 0,1 V |
|
Capacidade de enrolamento (Cw/w) |
(1-3), (16-14) |
28 |
pF |
MAX a 100 kHz, 0,1 V |
|
Capacidade de enrolamento (Cw/w) |
(6-8), (11-9) |
28 |
pF |
MAX a 100 kHz, 0,1 V |
|
Voltagem de isolamento |
- |
1500 |
V |
- |
|
Temperatura de funcionamento |
- |
-40 a +85 |
°C |
- |
|
Capacidade atual de PoE |
- |
350 |
mA |
- |
| Parâmetro | Valor |
|---|---|
| Tipo de embalagem | Instalação de superfície (SMD) |
| Contagem de alfinetes | 16 pinos |
| Construção | Quadro aberto |
| Estrutura do núcleo | 6 núcleos por porto |
| Duração | ~ 12,7 mm |
| Largura | ~ 9,3 mm |
| Altura | ~ 6,2 mm |
| Tipo de montagem | SMT |
A pegada compacta do SMD permite aMódulo magnético S16-2019Para caber em projetos de dispositivos Ethernet com espaço limitado.
O módulo de magnetismo Ethernet S16-2019 suportaAplicações Power over Ethernet (PoE), permitindo que os cabos de rede transmitam dados e energia elétrica.
Os padrões PoE compatíveis incluem:
Isto torna o transformador adequado para dispositivos como:
OModulo de transformador S16-2019é colocado entre o chip Ethernet PHY e o conector RJ45.
Percurso típico do sinal:
As suas funções principais incluem:
OTransformador LAN S16-2019pertence a uma categoria comum deMódulos magnéticos Ethernet 10/100Base-T, e peças equivalentes estão disponíveis em vários fabricantes.
Os modelos típicos compatíveis incluem:
Esses componentes compartilham desempenho elétrico e configuração de pin semelhante para projetos de interface Ethernet.
