Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: SM91502AL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Número da peça: |
SM91502AL |
Turns Ratio: |
1:1 ±2% |
OCL (100 kHz, 0,1 V): |
150 µH min. a 450 µH máx. |
Tensão de trabalho: |
1000 V CC |
Hi-Pot (Isolamento): |
4300 VCC (1 mA, 60 seg.) |
Temperatura operacional: |
-40 °C ao °C +125 |
Número da peça: |
SM91502AL |
Turns Ratio: |
1:1 ±2% |
OCL (100 kHz, 0,1 V): |
150 µH min. a 450 µH máx. |
Tensão de trabalho: |
1000 V CC |
Hi-Pot (Isolamento): |
4300 VCC (1 mA, 60 seg.) |
Temperatura operacional: |
-40 °C ao °C +125 |

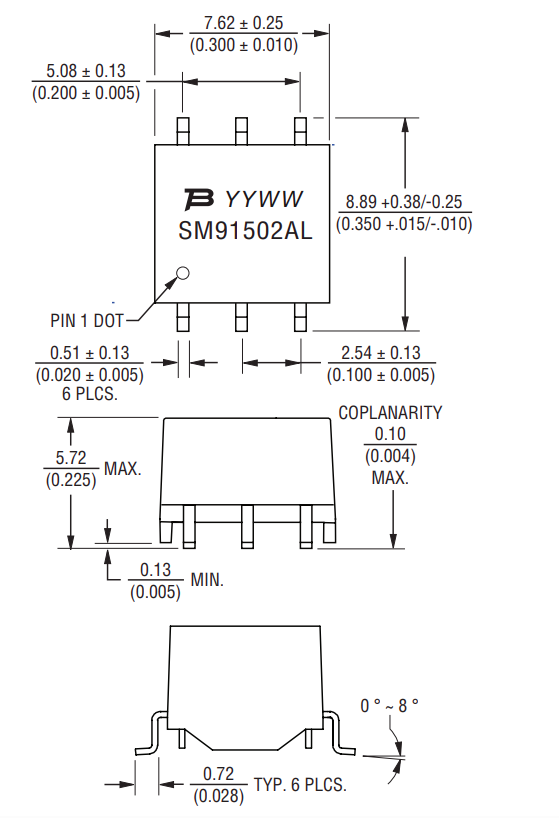

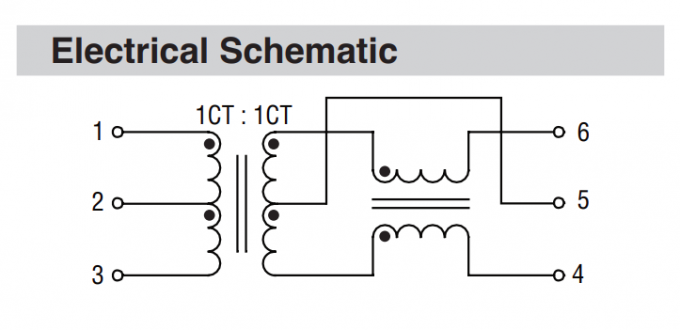

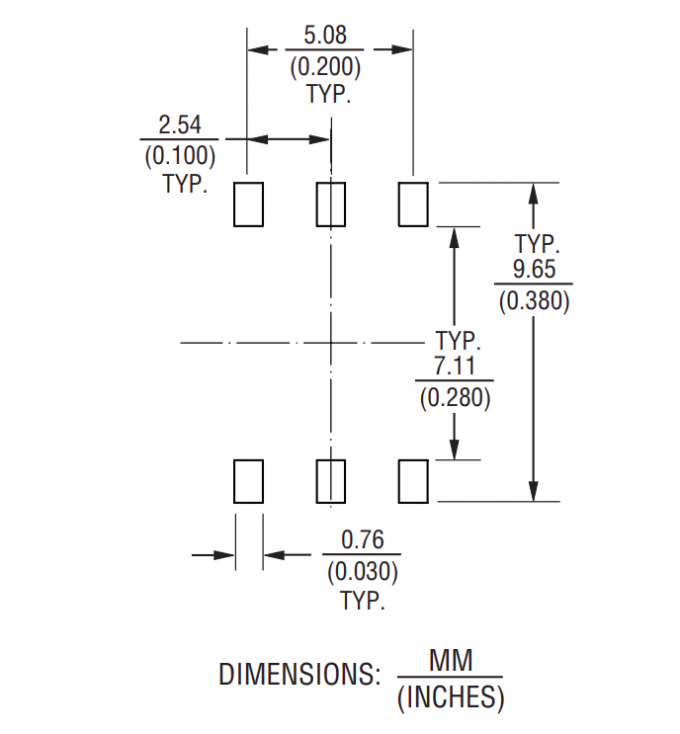

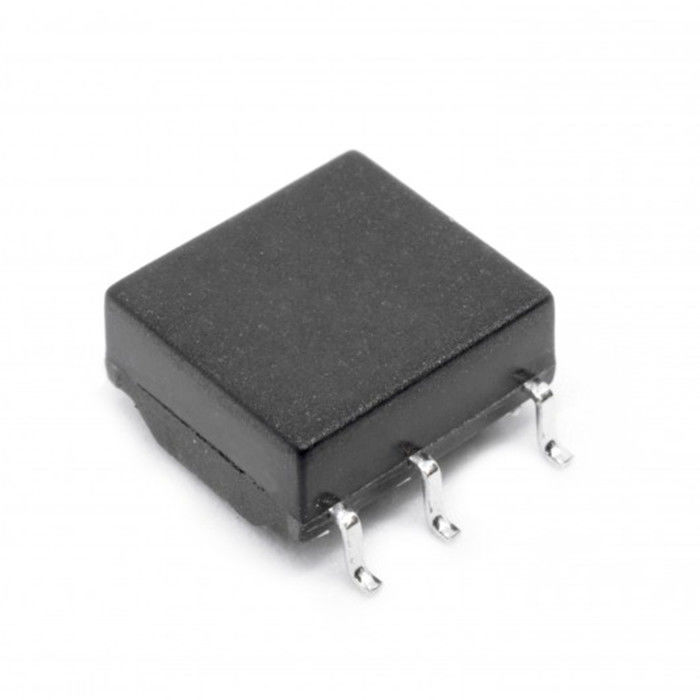

O Bourns SM91502AL é um módulo de transformador de isolamento de sistema de gerenciamento de bateria (BMS) de canal único com um estrangulamento de modo comum integrado para supressão de ruído superior.Especificamente concebidos para os requisitos de segurança dos veículos elétricos (VE) e dos sistemas de armazenamento de energia (ESS), o SM91502AL suporta comunicação serial daisy chain/isoSPITM. Com uma tensão de trabalho de 1000 VDC e conformidade AEC-Q200,garante uma robusta integridade do sinal e isolamento galvânico nos ambientes mais exigentes.
O SM91502AL destaca-se como uma escolha prática para isolamento de comunicação BMS porque combina desempenho elétrico com fiabilidade pronta para produção.As suas especificações o tornam adequado para sistemas que exigem acoplamento de sinal fiável e fortes características de isolamento.
| Parâmetro | Especificações |
|---|---|
| Indutância de circuito aberto (OCL) | 150 μH min. / 450 μH max. |
| Condição de ensaio para OCL | 100 kHz, 0,1 V, -40 °C a +125 °C |
| Indutividade de fuga | 0.5 μH no máximo. |
| Condição de ensaio de indutividade de fuga | 100 kHz, 0,1 V |
| DCR - Lado do transformador | 0.45 Ω no máximo. |
| DCR - Lado de estrangulamento CM | 0.85 Ω no máximo. |
| Relação de voltas | 11 ± 2% |
| Perda de inserção | - 0,25 dB máximo. @ 4 MHz |
| Perda de retorno (Z fora = 100 ohms) | -22 dB min. @ 4 MHz |
| Relação de rejeição do modo comum | -35 dB min. @ 1 ‰ 100 MHz |
| Relação de rejeição do modo comum | -28 dB min. @ 100 ∼ 200 MHz |
| Hi-Pot (1 mA, 60 s) | 4300 VDC |
| Tensão de funcionamento | 1000 VDC |
| Parâmetro | Especificações |
|---|---|
| Isolamento funcional | - Sim, sim. |
| Intervalo de temperatura de funcionamento | -40 °C a +125 °C |
| Intervalo de temperatura de armazenamento | -25 °C a +85 °C |
| Nível de sensibilidade à umidade | 1 |
| Classificação ESD (HBM) | N/A |
| Embalagem | Tape & Reel |
| Quantidade de bobinas | 800 peças / bobina de 13 polegadas |
| Rescisão | Cu/Ni/Sn |
| Conformidade | Compatível com a RoHS |
O transformador SM91502AL BMS é adequado para projetos que exigem isolamento e comunicação estável dentro de redes de monitoramento de baterias.
Em um sistema de gestão de baterias, a integridade e a segurança do sinal não são negociáveis.que o tornam adequado para ambientes automóveis sob o capôA sua baixa indutividade de vazamento (0,5 μH max) garante uma precisão de dados de alta velocidade, enquanto a alta CMRR protege o seu sistema do ruído de modo comum gerado por inversores de alta potência.
O SM91502AL é um transformador BMS usado em circuitos de comunicação e isolamento de sistemas de gerenciamento de baterias, especialmente em projetos IsoSPI e de cadeia de margarida em série.
Sim, o SM91502AL é AEC-Q200 compatível, tornando-o adequado para aplicações automotivas.
A tensão de funcionamento é de 1000 VDC.
A potência máxima é de 4300 VDC durante 60 segundos a 1 mA.
Suporta desenhos de referência com dispositivos analógicos LTC6804-1 / LTC6811 e MC33771 / MC33772.
