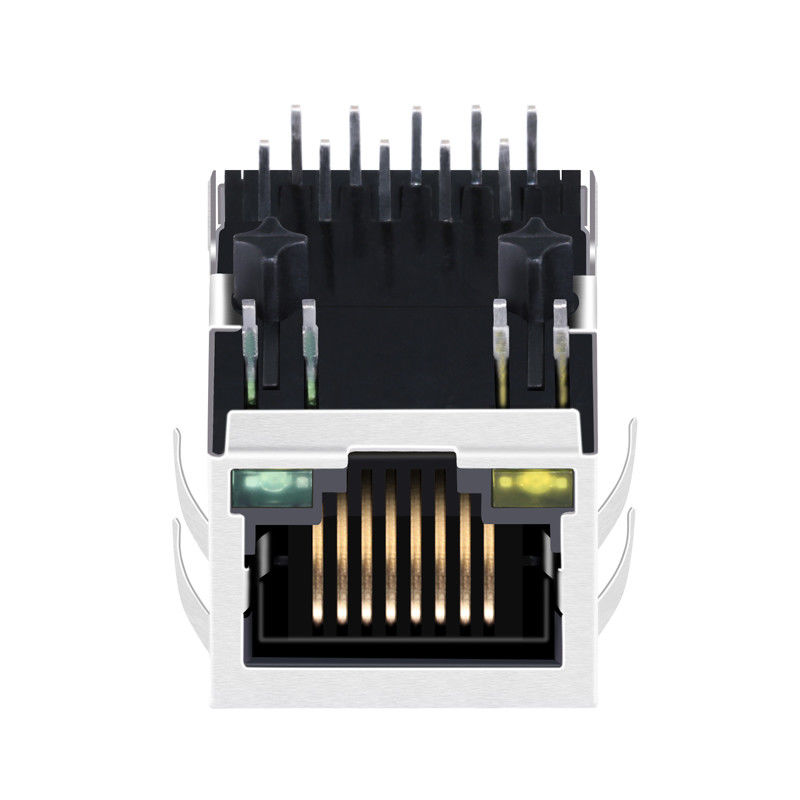

HR861153C 1×1 10/100Base-TX PoE RJ45 MagJack LPJ0284GDNL

HR861153C RJ45 com características-chave de magnetismo integrado

• Número da parte:HR861153C
• Portas RJ45:1 × 1 porta única
• Velocidade Ethernet:10/100Base-TX
• Apoio de PoE:Compatível com a norma IEEE 802.3af
• Magnéticos integrados:- Sim, sim.
• Tipo de montagem:Técnicas de detecção de partículas
• Orientação do fecho:Para baixo.
• Proteção EMI:Escudo metálico com dedos de mola EMI
• Indicadores LED:Verde e Amarelo
• Temperatura de funcionamento:0°C a +70°C
• Compatível com a RoHS (livre de Pb)
• Componente reconhecido pela UL (número de processo E330599)

- Não.

Especificações elétricas (@25°C)

Projetado para atender aos exigentes requisitos de Ethernet e PoE, o HR861153C oferece um desempenho elétrico consistente:

• Voltagem de isolamento:2250 VDC, 60 sec, 0,5 mA (J1 ̇8 a P1 ̇7, por IEEE 802.3)
• OCL:≥ 350 μH @ 100 kHz, 100 mV, 8 mADC
• Perda de inserção:≤ -1,0 dB @ 1 ‰ 100 MHz

Perda de retorno (mínimo)

• 1 ̊30 MHz: -16 dB
• 40 MHz: -14 dB
• 50 MHz: -12 dB
• 60 ̊80 MHz: -10 dB

EMI e integridade do sinal

• Diferencial de rejeição de modo comum:≥ -33 dB @ 1 ‰ 100 MHz
• CMRR:≥ -30 dB @ 1 ‰ 100 MHz
• Transmissão:≥ -30 dB @ 1 ‰ 100 MHz

HR861153C Especificações dos LED

Os LED duplos fornecemIndicação visual clara da ligação, atividade e estado, melhorando o diagnóstico durante a instalação e a manutenção.

Especificações dos materiais dos conectores HR861153C PoE RJ45

1. Habitação:PA66 GF, preto, UL94 V-0

2. Insira:PA66 GF, preto, UL94 V-0

3Material de contacto:Fósforo Bronze, espessura 0,35 mm

4. Revestimento de contacto:

• Área de contacto: 30 μin Ouro sobre 50 μin Níquel
• Área de solda: 100 μin de estanho sobre 50 μin de níquel

5Escudo:de cobre, espessura 0,20 mm

6. Proteção:30 μin Níquel

Estes materiais garantemExcelente resistência à corrosão, soldabilidade, resistência mecânica e supressão de EMI.

HR861153C Ficha de dados

HR861153C RJ45 MagJack Resumo

Embalagem e transporte de conectores RJ45

Embalagem:

Os conectores RJ45 estão embalados.Caixas ou tubos de segurança ESDPara proteger os contatos, blindagem e LEDs durante o manuseio e transporte.Número da peça, quantidade, código do lote/data e conformidade com a RoHS.

Transporte marítimo:

Os produtos são enviados emCartões de exportação reforçadoscom protecção antiestática e absorvente de choques.
Os métodos de transporte disponíveis incluem:DHL, FedEx, UPS, transporte aéreo e transporte marítimo, suportando tanto as amostras como as encomendas a granel.

Tempo de execução:

• Amostragens:5 dias úteis
• Produção em massa:2 ¢ 3 semanas

Por que escolher o LINK-PPRJ45 MagJack?

▷Compatibilidade comprovada
Compatibilidade total comNormas IEEE 802.3 Ethernet e PoE, os MagJacks LINK-PP RJ45 são amplamente compatíveis com os principais chipsets PHY e plataformas de rede.

▷Magnéticos integrados, menor custo BOM
Magnéticos incorporados reduzem os componentes externos,simplificar o layout do PCB, e melhorar o rendimento da produção.

▷Excelente integridade do sinal
Otimizado parabaixa perda de inserção, baixa perda de retorno, alta CMRR e supressão da EMI, assegurando um desempenho estável da Ethernet.

▷Confiabilidade industrial
Concebido para750 e mais ciclos de acasalamento, blindagem robusta e operação estável emIntervalos de temperatura comerciais e industriais.

▷Certificado & Conforme
Compatível com a RoHS, reconhecido pela UL e fabricado sob rigorosos sistemas de controlo de qualidade.

▷Flexibilidade OEM / ODM
Para o fabrico de máquinas de lavar ou de limparLEDs personalizados, blindagem, suporte PoE e opções de embalagemdisponível.

▷Fornecimento global eficiente em termos de custos
Preços de fábrica directos, prazos de entrega estáveis e suporte logístico global paraamostras para produção em massa.
