Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 90512-001LF
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.85
Detalhes da embalagem: 60 PCes em 1 bandeja, 20tray em 1 caixa, que é 37*30*30 cm, 11KGS (1200 PCes) de cada caixa
Tempo de entrega: Stock
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
número da peça: |
90512-001LF |
produção em massa: |
LPJE616NNL |
Terminação: |
Solda |
LEDs: |
Opcional |
Tipo: |
MERGULHO/entrada da parte superior |
Arquivo: |
PDF/3D/ISG/Stp/Step/Datasheet |
número da peça: |
90512-001LF |
produção em massa: |
LPJE616NNL |
Terminação: |
Solda |
LEDs: |
Opcional |
Tipo: |
MERGULHO/entrada da parte superior |
Arquivo: |
PDF/3D/ISG/Stp/Step/Datasheet |

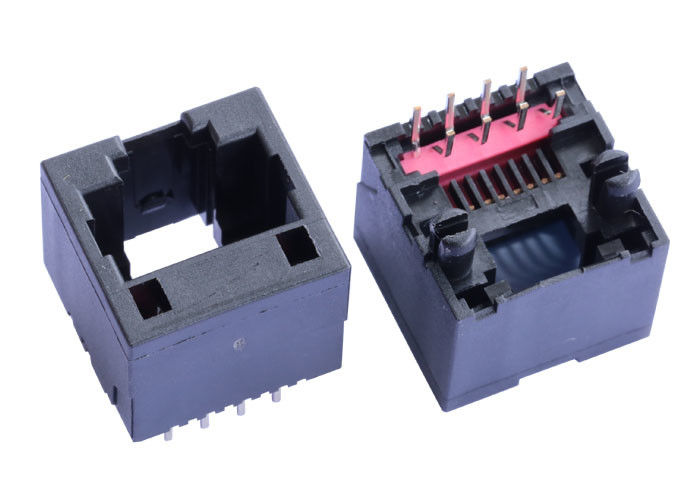

| Conector fêmea vertical de 8P8C RJ45 sem Magnetics integrado, sem diodo emissor de luz, RoHS | |
| Número da peça de LINK-PP | LPJE616NNL |
| Número da peça de Amphenol | 90512-001LF |
| Aplicação-Lan | ETHERNET (não ponto de entrada) |
| AutomDX | SIM |
| Circuito do Bst | SIM |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Chapeamento de acoplamento da área do contato | ””/15u/30u” do OURO 6u |
| Núcleos pelo porto | NÃO |
| Diodos | NENHUNS DIODOS |
| Opção do diodo emissor de luz | sem diodo emissor de luz |
| Trava | ABA ACIMA |
| Número de portos | 1X1 |
| PWB | FR4 |
| Ângulo da montagem do PWB | ENTRADA LATERAL |
| PWB que retém o cargo | CARGO DE T |
| Altura do pacote (polegadas) | 0,645 |
| Altura do pacote (milímetro) | 16,38 |
| Comprimento do pacote (polegadas) | 0,625 |
| Comprimento do pacote (milímetro) | 15,88 |
| Largura do pacote (polegadas) | 0,530 |
| Largura do pacote (milímetro) | 13,45 |
| Tipo do Pin | Vertical |
| RoHS complacente | YES-RoHS-5 COM LIGAÇÃO na ISENÇÃO da SOLDA |
| Busca | SIM |
| Abas do IEM do protetor | SEM |
| Velocidade | NÃO |
| Temperatura | -40 A +85℃ |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
Descrição do produto
Aba-ACIMa do prot de SMD RJ45 única (1x1) sem diodo emissor de luz.
projetou às aplicações de apoio, tais como as placas de interface de rede (NIC), Lan-no cartão-matriz (LOM), e às aplicações do PC.
Características e benefícios:
Conector do PWB do conector 8P8C do jaque RJ45 do PWB
* única aba-ACIMa RJ45 do porto (1x1) com magnetics interno.
* temperatura da solda da onda do pico RoHS-6 que avalia 260 0C.
* apropriado para CAT 5 & cabo ethernet 6 rápido ou melhor UTP.
* o magnetics interno é 100% testado eletricamente para HI-POT e funcionalidade.
Desempenho bonde:
* 350 uH mínimos OCL com corrente diagonal de 8 miliampère.
* elevado desempenho para a supressão máxima do IEM.
* isolamento 1500 de Vrms do mínimo pela exigência de IEEE 802,3.
* variação da temperatura de funcionamento: 0 0C a +70 0C.
* variação da temperatura do armazenamento: -40 0C a +85 0C.
Especificações materiais:
Conector leve da fêmea RJ45 do diodo emissor de luz 8P8C com de alta qualidade
* inserção: Plástico: Franco reforçado PA66-B30 UL94V-0.
* área de contato: Bronze de fósforo, ouro chapeado, 6U~50U opcional.
* terminal do PWB: Bronze de fósforo, Cauda-lata sobre o níquel
* alojamento: Franco reforçado PA66-B30 UL94V-0.
* metal Shell: Liga de cobre, folheado a níquel
* caso: Fenólico, preto UL94V-0.
