Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 5631-S-K6-F-8C
Documento: LPJE101CNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.05-$1.28
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4200K-PCS/Month
Nome do produto: |
Único conector RJ45 portuário |
Sistema de cabo: |
Gato 5/5e |
Estilo de rescisão: |
Através do buraco |
Gênero: |
RJ45 Fêmea |
Rescisão: |
Solda |
Aplicativo: |
Redes, Telecomunicações, Sinais |
Nome do produto: |
Único conector RJ45 portuário |
Sistema de cabo: |
Gato 5/5e |
Estilo de rescisão: |
Através do buraco |
Gênero: |
RJ45 Fêmea |
Rescisão: |
Solda |
Aplicativo: |
Redes, Telecomunicações, Sinais |

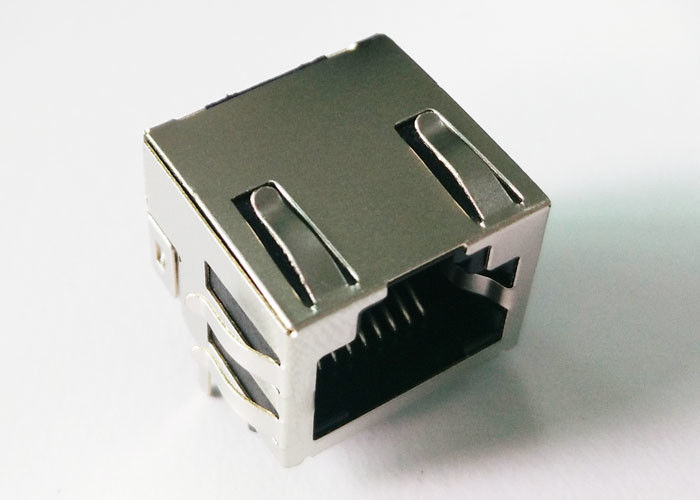

O5631-S-K6-F-8C Garrafa modular RJ45 blindada(LINK-PP Número da parteLPJE101CNL) é umConector feminino de porta única 8P8C RJ45 sem magnéticos integrados, concebidos para equipamentos de rede Ethernet que necessitem deintegridade confiável do sinal e blindagem EMI.
Isto...conector RJ45 blindado de entrada lateralFeaturesDedos de aterragem EMI,Lentes de contacto revestidas de ouro, eInstalação da solda THT, tornando-o adequado para dispositivos de rede de alta confiabilidade, como roteadores, switches e projetos LAN na placa-mãe.
O conector suportaInterfaces Ethernet padrãoe é otimizado paraAplicações de rede não PoEonde os ímãs são implementados externamente no PCB.
- Não.
| Parâmetro | Especificações |
|---|---|
| Número da parte | LPJE101CNL |
| P/N alternativo | 5631-S-K6-F-8C |
| Tipo de conector | Jack modular RJ45 |
| Configuração de porta | 1 × 1 |
| Posição de contacto | 8P8C |
| Proteção | Protegido por dedos EMI |
| Magnéticos | Sem Magnéticos Integrados |
| LED | Sem LED |
| Tipo de montagem | Através do buraco (THT) |
| Ângulo de montagem do PCB | Entrada lateral |
| Orientação do fecho | Tabela para cima |
| Ponto de retenção de PCB | T-Post |
| Revestimento de contacto | Ouro 6μ"/15μ"/30μ" |
| Material de contacto | Fósforo Bronze |
| Material isolante | PBT |
| Classificação de inflamabilidade | UL94-V0 |
| Ciclos de acasalamento | 500 |
| Certificação UL | E324776 |
| Dimensão | Centimetros | mm |
|---|---|---|
| Duração | 0.620 | 15.75 |
| Largura | 0.640 | 16.25 |
| Altura | 0.516 | 13.10 |
| Parâmetro | Especificações |
|---|---|
| Classificação atual | 1.5 A |
| Tensão de funcionamento | 120 VAC |
| Resistência ao isolamento | ≥ 1000 MΩ |
| Resistência ao contacto | ≤ 20 mΩ |
| Voltagem resistente dielétrica | 1000 VAC / 1 minuto |
| Parâmetro | Especificações |
|---|---|
| Temperatura de funcionamento | -40°C a +85°C |
| Conformidade | Compatível com a RoHS |
| Processo de solda | JEDEC Soldagem por ondas sem chumbo |
OConector RJ45 blindado 5631-S-K6-F-8CÉ amplamente utilizado em redes Ethernet e sistemas de comunicação, incluindo:
OLINK-PP LPJE101CNLé100% compatível com 5631-S-K6-F-8C, oferecendo uma substituição drop-in confiável para os projetos de hardware Ethernet existentes sem exigir modificações de PCB.
O LINK-PP disponibiliza um portfólio completo deConectores RJ45, tomadas magnéticas integradas (MagJack), transformadores LAN e soluções de conectividade Ethernet de alta velocidadepara os fabricantes de equipamentos de rede em todo o mundo.
