Casa > produtos > rj45 Jack modular > completamente - conectores do furo Rj45 com diodo emissor de luz LPJE101AWNL protegido 8P8C

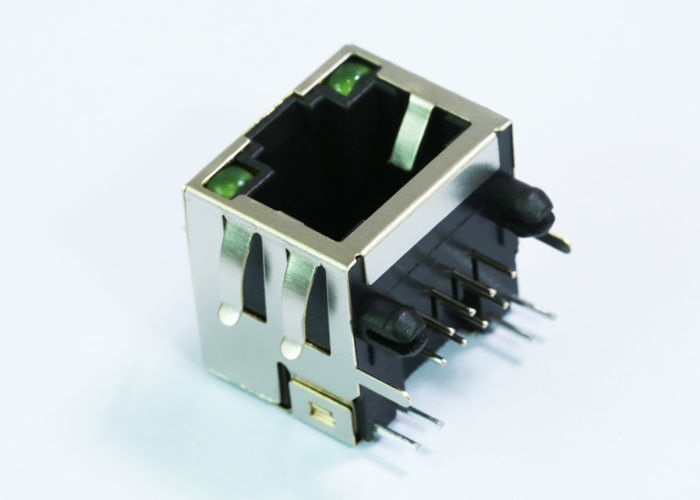

completamente - conectores do furo Rj45 com diodo emissor de luz LPJE101AWNL protegido 8P8C

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,ROHS,Reach,ISO

Número do modelo: 42017-XXXXX1

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000/25K

Preço: $0.09-$1.85

Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 350000-420000/Month

Obtenha o melhor preço
Destacar:

Através do conector RJ45

,

Conector 8P8C RJ45

,

Conector RJ45 sem magnéticos

Tipo de conector:
RJ45 (8P8C)
LINK-PP P/ N:
LPJE101AWNL
Porto:
1x1 Single
Lâmpadas LED:
Verde.
Amostragens gratuitas:
Disponível em 1 a 3 unidades
Arquivos:
PDF/3D/ISG/Stp/Step/Ficha de dados
Tipo de conector:
RJ45 (8P8C)
LINK-PP P/ N:
LPJE101AWNL
Porto:
1x1 Single
Lâmpadas LED:
Verde.
Amostragens gratuitas:
Disponível em 1 a 3 unidades
Arquivos:
PDF/3D/ISG/Stp/Step/Ficha de dados
completamente - conectores do furo Rj45 com diodo emissor de luz LPJE101AWNL protegido 8P8C
LPJE101AWNL 8P8C Conector RJ45 blindado sem magnéticos integrados



Principais especificações

Especificações mecânicas

  • Tipo de conectorRJ45 (8P8C), porta 1x1
  • OrientaçãoTabela para cima
  • Dimensões:
    • Largura total: 16,25 mm
    • Altura total: 13,69 mm
    • Profundidade total: 15,75 mm
    • Profundidade de montagem do PCB: 13,72 mm
  • Layout de PCB: Disponibilidade/empreendimento recomendado de PCB fornecido na ficha de dados
  • Material de carcaça e inserção: PBT UL94V-0
  • Material de contacto: Diâmetro 0,46 mm Bronze de fósforo com revestimento de ouro sobre níquel
  • Escudo: 0,20-0,25 mm Espessura Latão revestido de estanho
  • Peso: 0,005 kg por unidade

Especificações elétricas

  • Nomenclatura de tensão: 125 VAC RMS
  • Classificação atual: 1,5 AMP
  • Resistência ao contacto: 50 mΩ no máximo
  • Resistência ao isolamento: 500 MΩ Min @500V DC
  • Força dielétrica: 1500 VAC RMS 60 Hz, 1 minuto.

Especificações dos LED

  • Configuração de LED: LEDs duplos (esquerda e direita)
  • Cor LED: Verde/Verde
  • Emissão de cor: Verde
  • Comprimento de onda: 565nm
  • Voltagem para a frente: 1,8- 2,6 V
  • Corrente para a frente: 10 mA no máximo
  • Pins de LEDPins 9-12 (Left LED: 11-12, Direito LED: 9-10)

Especificações ambientais

  • Temperatura de armazenamento: -40°C ~ +85°C
  • Temperatura de funcionamento: -40°C ~ +85°C
  • Temperatura da solda por ondas265°C MAX, 5 segundos.
  • Período de operação: 750 ciclos min.

Conformidade e certificações

  • Compatível com a RoHS- Sim.
  • Certificação UL: Número de processo E484635



Conector feminino RJ45 sem magnéticos integrados, LED verde/verde, Tab UP, RoHS
Número da parte LINK-PP LPJE101AWNL
Número da outra parte 42017-XXXXX1
Aplicação LAN ETHERNET ((Não PoE)
AutomDX - Sim, sim.
Bst Circuito - Sim, sim.
Configuração RX T, C
Configuração TX T, C
Revestimento da área de acasalamento por contacto Ouro 6"/15"/30"
Diodos Sem diodos
Opção LED LEDs verdes/verdes
Fechadura TAB UP
Número de portos 1X1
PCB FR4
Pcb Monte Ângulo Entrada lateral.
Ponto de retenção de PCB T POST
Altura da embalagem ( polegadas) 0.516
Altura da embalagem (mm) 13.1
Comprimento da embalagem ( polegadas) 0.620
Comprimento da embalagem (mm) 15.75
Largura da embalagem ( polegadas) 0.640
Largura da embalagem (mm) 16.26
Tipo de alfinete O SOLDADO
Compatível com a RoHS A norma ISO/IEC 17015 é aplicável a todas as máquinas de ensaio de gases de escape.
Procurar - Sim, sim.
Tabs de EMI do escudo Com
Velocidade RJ45 sem magnéticos
Temperatura -40 a 85°C
Torna-se Ratio RX 1CT:1CT
Transformação Ratio TX 1CT:1CT



Por que escolher a LINK-PP RJ45?



Fabricante LINK-PP
Fundada 1997
Especialização Conectores RJ45, transformadores LAN, transceptores ópticos
Produção mensal Excedem 6 milhões de unidades
Clientes Intel, Cisco, Texas Instruments, Siemens
Aplicações Telecomunicações, centros de dados, automação industrial e aplicações IoT
