Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: G2401PR ((LP82440ANL)
Termos do pagamento & do transporte
Quantidade de ordem mínima: Amostras grátis disponíveis
Preço: $0.06-$2.2
Detalhes da embalagem: T&R
Tempo de entrega: Aproximadamente 7 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 6KK/Mês
Número de portos: |
Solteiro |
Velocidade: |
10/100/1000 de base-t |
Tipo de montagem: |
Montagem de superfície |
hipot: |
1500Vrms MIN |
Relação de voltas: |
1CT: 1CT |
Estado de RoHS: |
Sem chumbo/RoHS complacente |
Número de portos: |
Solteiro |
Velocidade: |
10/100/1000 de base-t |
Tipo de montagem: |
Montagem de superfície |
hipot: |
1500Vrms MIN |
Relação de voltas: |
1CT: 1CT |
Estado de RoHS: |
Sem chumbo/RoHS complacente |

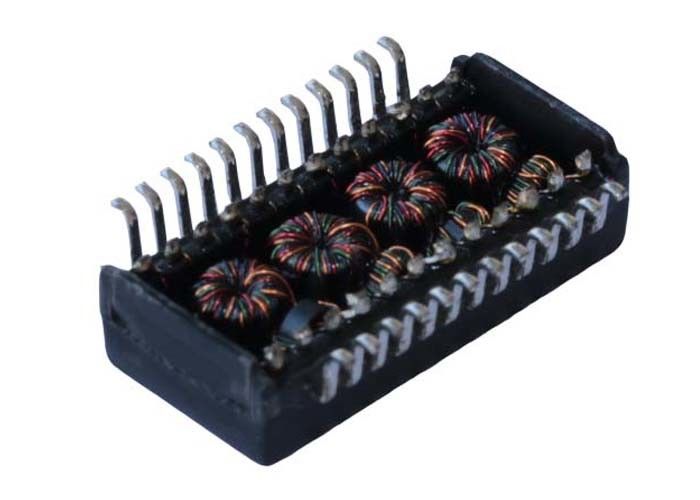

O LP82440ANL é umTransformador EthernetEste transformador é compatível com os padrões IEEE 802.3af e ANSI x3.263 e garante um desempenho confiável e eficiente em várias aplicações de rede.
1. Cumprir os padrões IEEE 802.3af e ANSI x3.263, garantindo a compatibilidade e a adesão às regulamentações do sector.
2. 350mA Capacidade de alta corrente pode facilmente lidar com cargas elevadas, garantindo uma operação estável e consistente.
3. Projetado para Gigabit PHY usado em aplicações backplane
4A temperatura máxima de refluxo de 250°C durante 5 segundos garante uma integração perfeita nos processos de montagem de montagem de superfície.
5O suporte PoE permite a transmissão de energia e dados através de um único cabo Ethernet, simplificando a instalação da rede.
6Com uma configuração de porta única e dimensões compactas (0,158"/4,01mm de altura, 0,594"/15,10mm de comprimento, 0,394"/10,0mm de largura).
7. -40°C a +85°C Ampla gama de temperaturas de funcionamento.
| Relação de voltas | 1CT:1CT± 5% |
| OCL | 350 uH Min@100KHz,100mV,8mADC Bias |
| Perda de inserção | 1-100MHz: -1,0 dB MAX |
| Perda de retorno | 1-30MHz:-18dB MIN @100OΩ 50 MHz: -13,1 dB MIN @100OΩ 40 MHz: -14,4 dB MIN @100OΩ 60-80MHz:-12dB MIN @100OΩ 100 MHz:-10dB MIN @100OΩ |
| Transmissão | 30 MHz: 45 dB MIN 60 MHz: -40 dB MIN 100 MHz: 35 dB MIN |
| DCMR | 30 MHz: -40 dB MIN 60 MHz: 35 dB MIN 100 MHz: -30 dB MIN |
| Hipótese | 1500Vrms MIN |
| Temperatura de funcionamento | -40°C a +85°C |
