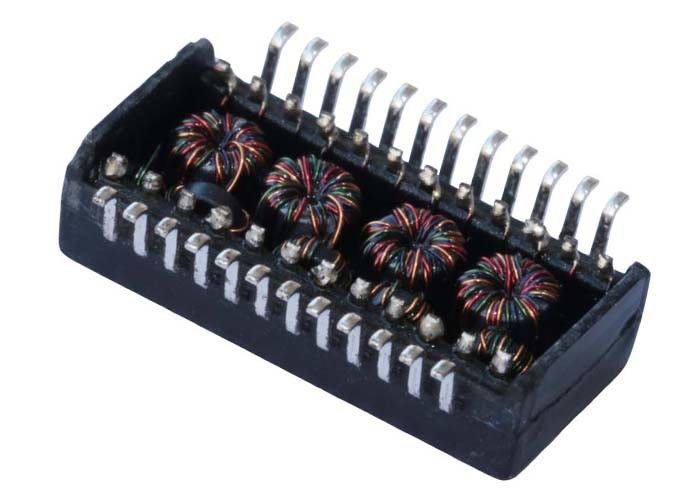

Cruz magnética LP82440ANL de Gigabit Ethernet de SMT do único porto de G5009CG

G5009CG Gigabit Ethernet Magnetic Module Visão geral

Transformador Ethernet G5009CGé um sistema de alta performanceTransformador de isolamento 1000BASE-T Gigabit EthernetO sistema é concebido para interfaces Ethernet de uma única porta e proporciona uma excelente integridade do sinal, uma elevada supressão de ruído de modo comum e um robusto isolamento galvânico, tornando-o ideal paraProjetos Gigabit Ethernet PHYem switches, roteadores, placas de interface de rede e equipamento de comunicação industrial.

Este modelo é amplamente utilizado comoSubstituição equivalente para LP82440ANL, oferecendo plena conformidade com o IEEE 802.3ab e desempenho estável em faixas de temperatura comerciais e industriais.

Características fundamentais

✔ Cumprimento deIEEE 802.3ab 1000BASE-Tpadrão

✔Relação de voltas 1CT:1CT, otimizado para Gigabit PHYs

✔ ExcelentePerda de inserção, perda de retorno e desempenho de transmissão

✔ AltoTensão de isolamento de 1500 Vrmspara a segurança do sistema

✔Instalação na superfície (SMT)Pacote para montagem automatizada

✔ Grande temperatura de funcionamento:-40°C a +85°C

✔ Adequado paraProjetos Ethernet com capacidade PoE

G5009CG 1000Base-T Magnetics Module Especificações:

Desenho do transformador LP82440ANL (G5009CG)

LP82440ANL.pdf

Notas de compatibilidade e de conceção

• Totalmente compatível com a corrente principalPHYs de Gigabitda Broadcom, Marvell, Realtek, Microchip e fornecedores similares
• Otimizado paraRoteamento de rastreamento de PCB de curto alcanceentre PHY e magnéticos
• Recomenda-se seguir as orientações de layout Ethernet padrão para EMI e otimização de perda de retorno
• Pode ser utilizado em:Dispositivos magnéticos discretosou emparelhados com conectores RJ45 (arquiteturas MagJack não integradas)

G5009CG 1000Base-T Magnetics Aplicações:

• NIC (Cartão de Interface de Rede): Melhora o desempenho e a estabilidade da rede.
• HUB:Fornece conectividade Ethernet confiável para hubs de rede.
• Comutação:Assegura uma transmissão de dados eficiente nos switches de rede.
• Roteador:Suporta conexões rápidas e seguras em roteadores.
• Sistema PC:Melhora a velocidade e a fiabilidade da rede em computadores pessoais.
• Impressora:Permite a impressão em rede com conexões estáveis.
• Servidor:Assegura transferência e comunicação de dados de alta velocidade em ambientes de servidor.
