Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: JXD2-0015NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.85
Detalhes da embalagem: Opcional
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
P/N: |
JXD2-0015NL |
Taxa de dados: |
10/100/1000Base-T |
Indutância preliminar: |
≥350 μH (a 100 kHz) |
Isolamento: |
≥2250 V CC |
LEDs: |
Esquerda (amarelo), direita (verde) |
Largura do pacote: |
160,00 mm |
Comprimento do pacote: |
16,82 milímetros |
Altura do pacote: |
16,90mm |
P/N: |
JXD2-0015NL |
Taxa de dados: |
10/100/1000Base-T |
Indutância preliminar: |
≥350 μH (a 100 kHz) |
Isolamento: |
≥2250 V CC |
LEDs: |
Esquerda (amarelo), direita (verde) |
Largura do pacote: |
160,00 mm |
Comprimento do pacote: |
16,82 milímetros |
Altura do pacote: |
16,90mm |

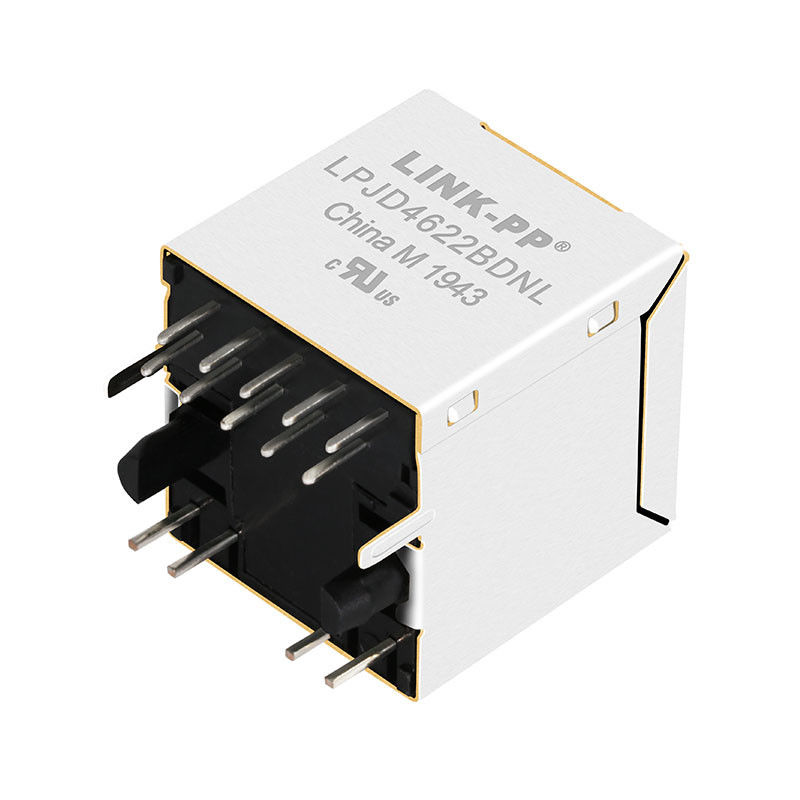

O conector RJ45 vertical JXD2-0015NL (LPJD4622BDNL) é uma interface de rede premium de alto desempenho projetada para aplicações de PCB de entrada superior com espaço limitado. Projetado para redes robustas, este conector THT (through-hole) de 1 porta (1x1) integra magnetismo Gigabit para suportar velocidades 10/100/1000 Base-T com recursos AutoMDIX.
Construído para suportar ambientes exigentes, o JXD2-0015NL apresenta uma faixa de temperatura operacional industrial de **-40°C a +85°C**, revestimento de contato dourado superior de 30 micro polegadas e blindagem de latão resistente. É a escolha ideal para roteadores industriais, gateways IoT, placas-mãe incorporadas e equipamentos de telecomunicações.
| Categoria | Parâmetro | Especificação |
|---|---|---|
| Propriedades Mecânicas e Físicas | Número da peça | JXD2-0015NL |
| Pacote/Montagem | Tecnologia Through-Hole (THT), entrada superior | |
| Dimensões (L × C × A) | 16,00 mm × 16,82 mm × 16,90 mm | |
| Material da Habitação | Termoplástico, retardador de chama UL94 V-0 | |
| Material do Escudo | Latão com banho de níquel | |
| Material de contato | Bronze Fósforo | |
| Chapeamento de contato | Chapeamento de ouro seletivo, 30 μin min. | |
| Número de portas | 1×1 | |
| Classificação PoE | Não PoE | |
| Características elétricas e magnéticas | Padrão Ethernet | 10/100/1000Base-T, MDIX automático |
| Taxa de rotação (@100kHz) | 1:1 ±5% (todos os quatro pares) | |
| Indutância Primária (OCL) | ≥350 μH @100kHz, 0,1V, 8mA polarização CC | |
| Resistência CC | ≤1,2Ω | |
| Perda de inserção | 1–100 MHz: ≤ -1,0dB100–125MHz: ≤ -1,2dB | |
| Perda de retorno | 1–40 MHz: ≥ -16dB40–60 MHz: ≥ -12dB60–80 MHz: ≥ -10dB80–100 MHz: ≥ -8dB | |
| Conversa cruzada (1–100 MHz) | ≥ -30dB | |
| Atenuação de modo comum (1–100 MHz) | ≥ -30dB | |
| Tensão de isolamento | 2250 VCC (lado PHY para lado da linha) | |
| Especificações dos LEDs | LED esquerdo (lado J8) | Amarelo |
| Comprimento de onda | 590 nm | |
| Tensão direta | Tipo 2,1 V. / 2,5 V máx. | |
| LED direito (lado J1) | Verde | |
| Comprimento de onda | 565 nm | |
| Tensão direta | Tipo 2,2 V. / 2,4 V máx. | |
| Condição de teste | Corrente direta de 20mA | |
| Limites ambientais e de soldagem | Temperatura operacional | -40°C a +85°C |
| Temperatura de armazenamento | -40°C a +85°C | |
| Soldagem por onda recomendada | Pico de 260°C, 10 segundos no máximo. | |
| Conformidade e Padrões | Conformidade com RoHS | Sim (RoHS-5) |
| Padrão do conector | Conector RJ45 compatível com FCC Parte 68 | |
| Instalação recomendada | Recorte de painel sugerido | ≥16,35 mm (L) × ≥17,20 mm (A) |
| Layout de PCB | Pegada através do furo com abas de proteção e área de proteção |
Este conector RJ45 vertical é ideal para aplicações Ethernet com espaço limitado. Os usos típicos incluem dispositivos de rede industriais e de consumo, como miniswitches, roteadores, câmeras IP, pontos de acesso e módulos de rede incorporados. O design de entrada superior simplifica o roteamento de cabos em gabinetes apertados e placas robustas, enquanto o magnetismo e a blindagem integrados garantem alta qualidade de sinal e desempenho EMI. Ele fornece uma interface profissional e confiável para Gigabit Ethernet em servidores, roteadores e hardware de controle industrial.
Os conectores RJ45 verticais (tomadas RJ45 de entrada superior) são projetados para aplicações de PCB onde o espaço é limitado e o cabo Ethernet é conectado por cima. Este conector de porta única integra o magnetismo Ethernet (transformador 1:1) e LEDs duplos para indicação de status, suportando redes IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet). Esses conectores são comuns em roteadores compactos, switches, pontos de acesso e controladores industriais onde a área da placa é restrita, mas há espaço livre vertical disponível. O exemplo abaixo mostra um conector RJ45 8P8C vertical típico com orientação de entrada superior.
O JXD2-0015NL é um conector RJ45 vertical de porta única com magnetismo integrado projetado para aplicações Ethernet 10/100/1000Base-T. É comumente usado em roteadores, switches, controladores industriais, pontos de acesso e equipamentos de rede incorporados.
Sim. Este conector suportaEthernet Gigabit 1000Base-Te também é adequado para aplicações compatíveis com versões anteriores de 10/100Base-T.
Sim. O JXD2-0015NL inclui componentes magnéticos integrados, que ajudam a simplificar o design da PCB, melhorar a integridade do sinal e oferecer suporte aos requisitos de isolamento Ethernet.
Ele usaTecnologia de furo passante (THT)com umentrada superior verticalorientação, tornando-o uma boa escolha para designs compactos onde o cabo é conectado acima da PCB.
Sim. O conector foi projetado para10/100/1000Base-T com MDIX automático, ajudando a porta de rede a se ajustar automaticamente para conexões de cabo diretas ou cruzadas.
Este conector incluiLEDs duplos: umLED amarelo no lado J8e umLED verde no lado J1. Esses LEDs são normalmente usados para indicação de link e atividade.
Não. O produto é classificado comoNão PoE, portanto, não se destina a aplicativos Power over Ethernet.
A faixa de temperatura operacional é-40°C a +85°C, o que o torna adequado para ambientes industriais e comerciais.
A área de contato é revestida comOuro de 30 micropolegadas, o que ajuda a melhorar a condutividade e a confiabilidade do contato a longo prazo.
Sim. Isso éCompatível com RoHSe atende aos requisitos ambientais para fabricação com restrição de chumbo.
O conector mede16,00 mm (L) × 16,82 mm (C) × 16,90 mm (A), tornando-o compacto o suficiente para layouts de PCB com economia de espaço.
Geralmente é instalado em PCBs habilitados para Ethernet que requerem umporta RJ45 vertical com magnetismo integrado e indicadores LED, especialmente em redes e equipamentos industriais.
