Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: ALAN-508
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Nome do produto: |
ALAN-508 |
Aplicação: |
Ethernet do Lan (ponto de entrada) |
Porta: |
1x1, único, costume |
amostras: |
Disponível |
Velocidade: |
10/100M |
Pacote: |
Surface Mount |
Nome do produto: |
ALAN-508 |
Aplicação: |
Ethernet do Lan (ponto de entrada) |
Porta: |
1x1, único, costume |
amostras: |
Disponível |
Velocidade: |
10/100M |
Pacote: |
Surface Mount |
1. tipo da terminação do contato: Montagem de superfície
2. módulo do TRANSFORMADOR de 10/100 bases-t com ponto de entrada
3. Pin para fixar compatível por LINK-PP LPXXXNL
4. transformador ALAN-508 do isolamento do Lan
5. dimensão: 12.70X7.15X6.35MM
6. arquivos: Pdf/folha de dados/3D/IGS/etapa /Stp
Característica do perfil | Conjunto Pb-livre |
Taxa média da rampa-Acima (Ts máximos ao Tp) | máximo de 3°C /second. |
Pré-aqueça - Minuto da temperatura (minuto dos Ts) - Temperatura máxima (Ts máximos) - Tempo (ts mínimos aos ts máximos) |
|
150°C 200°C 60-180 segundos |
|
Tempo mantido acima: | |
- Temperatura (TL) - Tempo (tL) |
217°C 60-150 segundos |
Temperatura (Tp) do pico/classificação | 245±5°C |
Tempo dentro de 5°C do pico real | 20-40 segundos |
Temperatura (tp) Taxa da rampa-Para baixo |
|
6°C /seconds máximo | |
Hora 25°C de repicar a temperatura | 6 minutos máximo. |
Descrição:

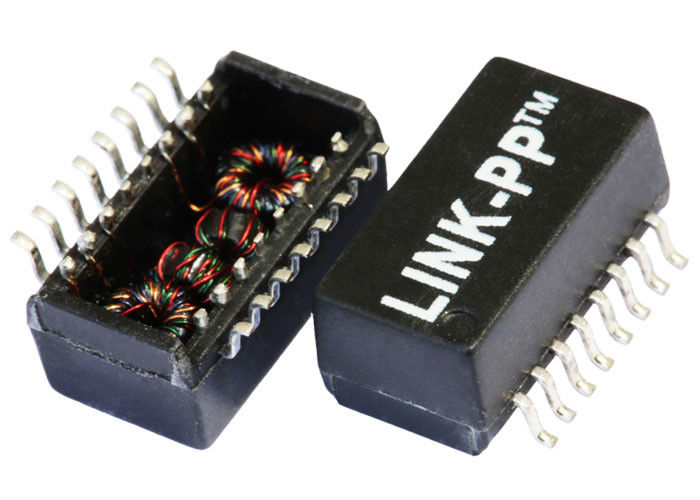

módulo do transformador RJ45 de 1X1 SMT 10/100M com ponto de entrada, dimensão: 12.70X7.15X6.35MM
Relação da volta (±2%): | TX=1CT: 1CT RX=1CT: CT |
Indutância OCL | 350uH MIN/@ 100KHz, 0.1V, polarização da C.C. 8mA |
Perda de inserção | -1.0dB MAX @ 1-65MHz |
Perda do retorno | MINUTO @ 1-10MHz de -20dB |
MINUTO @ 10-30MHz de -16dB | |
MINUTO @ 30-60MHz de -12dB | |
MINUTO @ 60-100MHz de -10dB | |
Conversa transversal | MINUTO @ 1-30MHz de -40dB |
MINUTO @ 30-60MHz de -35dB | |
MINUTO @ 60-100MHz de -30dB | |
Rejeção de modo comum | MINUTO @ 1-50MHz de -30dB |
MINUTO @ 50-150MHz de -20dB | |
Teste de Hipot | MINUTO 1500Vrms |
Variação da temperatura de funcionamento | 0℃ A 70℃. /-40℃ A 85℃. |
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Vantagens competitivas:
16 anos de experiência da produção,
pessoal 1100,
teste de 100%
Prazo de entrega flexível
