Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJ4013EDNL
Documento: LPJ4013EDNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: Supportive
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
Número da peça: |
LPJ4013EDNL |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
100base-t |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |
Número da peça: |
LPJ4013EDNL |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
100base-t |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |
Conector RJ45 LPJ4013EDNL com magnetismo integrado, 10/100Base-T, indicadores LED, blindagem EMI e faixa de -40°C a 85°C. Ideal para Ethernet industrial.
| Parâmetro | Valor |
|---|---|
| Número de Portas | 1×1 |
| Velocidade | 10Base-T / 100Base-TX |
| Suporte PoE | Não-PoE |
| Tipo de Montagem | Through-Hole (THT) |
| Tipo de Trava | Para Baixo |
| Opção de LED | Amarelo / Verde |
| Blindagem EMI | Sim (Dedo de Mola + Abas) |
| Temp. de Operação | -40°C a +85°C |
| Parâmetro | Especificação |
|---|---|
| Relação de Espiras | 1CT:1CT ±5% |
| OCL | ≥ 350µH @100KHz, 0.1V, 8mA DC Bias |
| Perda de Inserção | ≤ -1.2 dB (1–100 MHz) |
| Perda de Retorno | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| Diafonia | ≥ -30 dB (1–100 MHz) |
| Rejeição de Modo Comum (CMR) | ≥ -30 dB (1–100 MHz) |
| Isolamento (PHY para Linha) | 1500 Vrms |

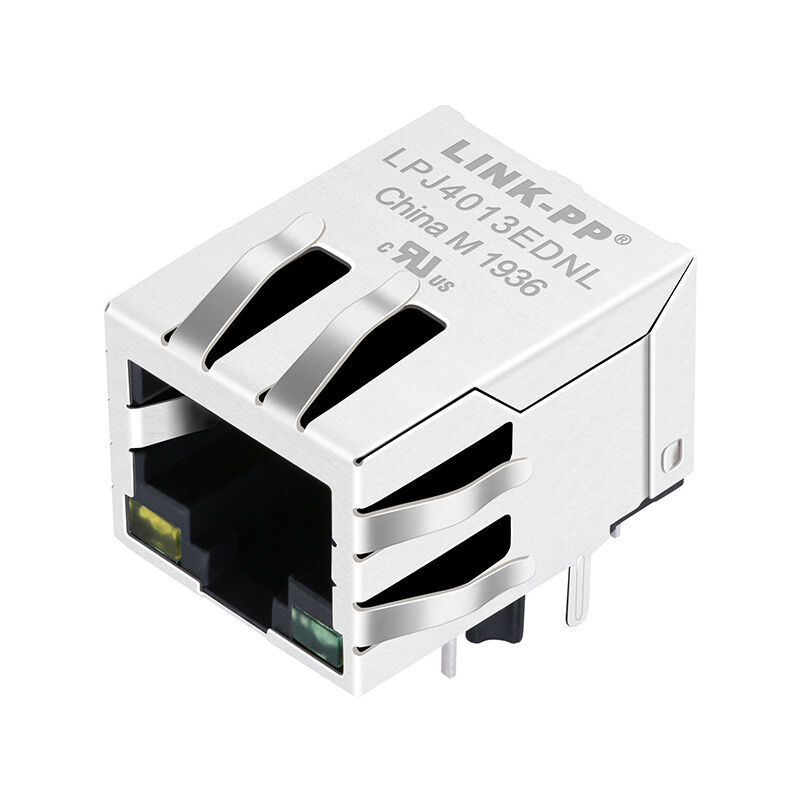

A conector magnético RJ45 LPJ4013EDNL é um conector Ethernet 10/100Base-T de alto desempenho projetado para transmissão de sinal estável, supressão de EMI e confiabilidade a longo prazo em ambientes exigentes.
Com magnetismo integrado, indicadores LED duplos e blindagem EMI aprimorada (design de dedo de mola), este conector é ideal para engenheiros e OEMs que desenvolvem dispositivos Ethernet industriais, sistemas IoT, roteadores e equipamentos de rede embarcados.
1. Compatibilidade 10/100Base-T
Suporta aplicações Fast Ethernet com transmissão de dados estável.
2. Magnetismo Integrado (Design MagJack)
Reduz a complexidade da PCB e melhora a integridade do sinal.
3. Indicadores LED Duplos (Amarelo/Verde)
Permite monitoramento claro do status de link e atividade.
4. Blindagem EMI Aprimorada com Dedo de Mola
Minimiza a interferência eletromagnética para operação confiável.
5. Ampla Faixa de Temperatura de Operação (-40°C a +85°C)
Adequado para ambientes industriais hostis.
6. Montagem Through-Hole (THT)
Garante forte estabilidade mecânica para aplicações de ciclo de vida longo.
7. Configuração com Trava para Baixo
Retenção segura do cabo em designs compactos.
O magnetismo integrado elimina a necessidade de transformadores externos, reduzindo a complexidade do layout e o custo da lista de materiais (BOM).
Magnetismo cuidadosamente projetado garante baixa perda de inserção, alta perda de retorno e excelente desempenho de EMI.
A ampla faixa de temperatura e a robusta montagem THT o tornam ideal para ambientes de missão crítica.
A estrutura de blindagem com dedo de mola oferece aterramento e supressão de EMI aprimorados em comparação com conectores RJ45 padrão.
