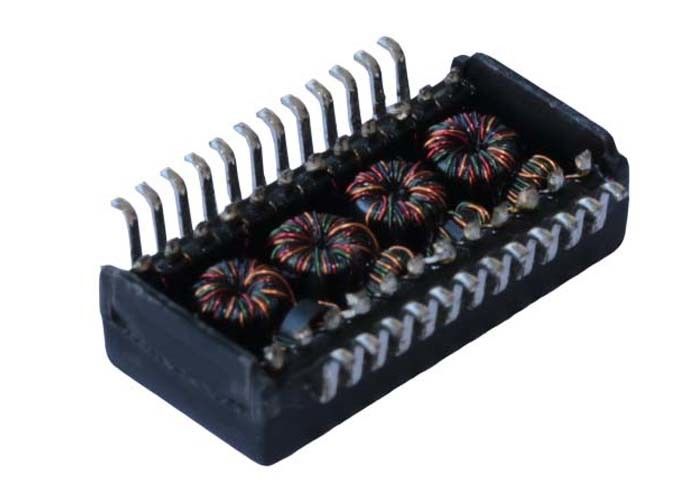

30F-51NL 1000Base-T Magnetics Modules com Função PoE LP82440ANL

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: 30F-51NL

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.06-$2.2 can be negotiable

Detalhes da embalagem: T&R

Tempo de entrega: 1 a 2 semanas

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 5KK/mês

Obtenha o melhor preço
Destacar:

30F-51NL

,

Transformador PoE de porta única

,

30F-51NL 1000Base-T Magnético

Número de porto:
Porto único
Pacote:
SMD
Número do pin:
24 pinos
Série:
Transformador GigE de porta única
Amostragens:
Oferta grátis
Arquivo:
PDF/3D/ISG/Stp/Step/Ficha de dados
Número de porto:
Porto único
Pacote:
SMD
Número do pin:
24 pinos
Série:
Transformador GigE de porta única
Amostragens:
Oferta grátis
Arquivo:
PDF/3D/ISG/Stp/Step/Ficha de dados
30F-51NL 1000Base-T Magnetics Modules com Função PoE LP82440ANL



Especificação magnética da LAN BASE-T de porta única 1000:



Número da parte LINK-PP

LP82440ANL

Velocidade

1000 BASE-T

Número de portos

SINGLE

Aplicação

Lan Ethernet

Pacote

SMD

Número PIN

24

Temperatura

-40 TO + 85

Altura da embalagem (mm)

4.00

Comprimento da embalagem (mm)

15.1

Largura da embalagem (mm)

10.0



Notas:
1. Projetado para transceptores Gigabit
2. IEEE 802.3af / ANSI X3.263 Desempenho compatível
3. 350 mA Capacidade de corrente
4Temperatura máxima de refluxo é de 250°C, 5 sec.
5. Magnéticos, concebidos para Gigabit PHY Usados em Backplane
6Para a parte RoHS, adicionar o sufixo NL
6Certificação UL: número de ficheiro E484635



Ficha de dados 30F-51NL:



LP82440ANL.pdf

 30F-51NL 1000Base-T Magnetics Modules com Função PoE LP82440ANL 0

Especificações elétricas @25°C


1Relação de rotação: 1 CT: 1 CT ± 5%
2. OCL: 350uH min @ 100KHz, 100mV, 8mADC Bias
3Perda de inserção:
1-100MHz: -1,0dB MAX
4. Perda de retorno ((dB MIN @ 100Ω):
1-30 MHz: -18
40 MHz: -14.4
50 MHz: -13.1
60 a 80 MHz: -12
100 MHz: -10
5. Transmissão (dB MIN):
30 MHz: -45
60 MHz: -40
100 MHz: -35
6. DCMR: (dB MIN):
30 MHz: -43
60 MHz: -35
100 MHz: -30
7Hipot: 1500Vrms MIN
8-40°C a +85°C
