Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO

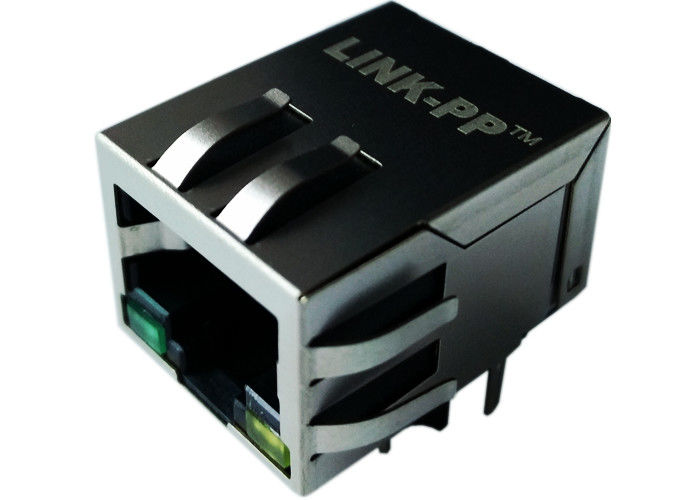

Número do modelo: HR921157C
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.05-$1.28
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4200K-PCS/Month
Conformidade: |
Cumprir a especificação IEEE802.3 |
LED: |
Esquerda: Verde, direita: Amarelo |
teste do hipot: |
1500 Vrms |
Indutividade OCL: |
350 μH MIN |
Relação da volta: |
1CT:1CT ((± 2%) |
Intervalo de temperatura de funcionamento: |
0°C a 70°C |
Conformidade: |
Cumprir a especificação IEEE802.3 |
LED: |
Esquerda: Verde, direita: Amarelo |
teste do hipot: |
1500 Vrms |
Indutividade OCL: |
350 μH MIN |
Relação da volta: |
1CT:1CT ((± 2%) |
Intervalo de temperatura de funcionamento: |
0°C a 70°C |
| Categoria | Especificações |
|---|---|
| Especificações dos LED | |
| Configuração de LED | Dual (Esquerda: Verde, Direita: Amarelo) |
| Emissão de cor | Verde: 565nmAmarela: 585nm |
| Voltagem para a frente (VF) | 1.8 ∙2.8V @ IF = 20mA (ambas cores) |
| Corrente inversa (IR) | Max 10μA @ VR = 5V (ambas cores) |
| Especificações mecânicas | |
| Dimensões (mm) | Largura: 15,93Alta: 13,80 Profundidade: 21.25 |
| Layout de PCB | 2.54mm Pitch |
| Tipo de montagem | Técnicas de detecção de partículas |
| Orientação | Entrada da frente |
| Especificações do material | |
| Habitação | PBT termoplástico + 30% de fibra de vidro (UL94V-0) |
| Contacto | Fósforo Bronze C5210R-EH, espessura = 0,35 mm |
| Pins | Brasão C2680R-H, espessura = 0,35 mm |
| Escudo | SUS 201-1/2H, espessura = 0,2 mm |
| Revestimento de contacto | Ouro 6 micro-pulgadas min. na área de contacto |
| Temperatura de solda | Max 265°C durante 5 segundos (soldagem por ondas) |
| Conformidade | |
| Conformidade ambiental | Compatível com a RoHS |
| Conformidade com as normas | Cumprir a especificação IEEE802.3 |
| Especificações elétricas (@25°C) | |
| Relação de rotação (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Indutividade OCL | 350μH Min @ 100MHz / 0,1V, 8mA DC Bias |
| Perda de inserção | -1,0 dB Max (0,3 ‰ 100 MHz) |
| Perda de retorno (dB Min @100Ω) | 1 ¢ 30MHz: -18, 40MHz: -16, 50MHz: -14, 60 ¢ 80MHz: -12 |
| Interferência transversal (dB Min) | 30 MHz: -45, 60 MHz: -40, 100 MHz: -35 |
| Rejeição do modo comum (dB Min) | 30 MHz: -35, 60 MHz: -30, 100 MHz: -25 |
| Teste de hipótese | 1500 Vrms |
| Intervalo de temperatura de funcionamento | 0°C a +70°C |
O LPJ0017GENL é especificamente concebido para aplicações que exijam conectividade Ethernet 10/100 Base-T, incluindo:
A concepção de magnetismo integrado simplifica a implementação nestas aplicações, eliminando a necessidade de componentes transformadores separados, reduzindo o número de componentes, a complexidade de montagem,e pontos de falha potenciais.
