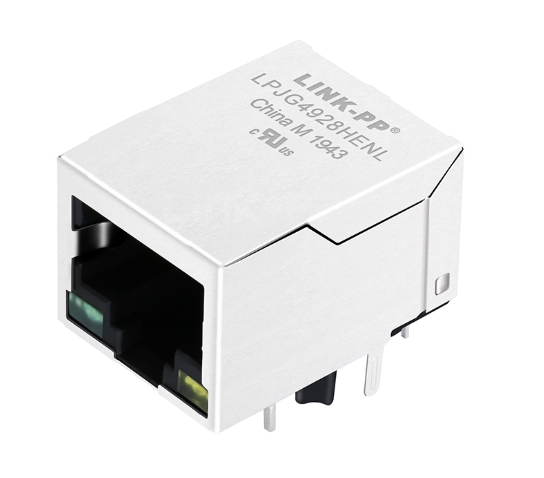

Conector LPJG4928HENL 1000 Base-T PoE+ RJ45 com porta LED 1x1

O LPJG4928HENL é um conector RJ45 base-T 1000 de uma porta com magnéticos integrados para aplicações PoE+.

Principais características doLPJG4928HENLPoE+ RJ45

1. Desempenho de Gigabit: Suporta velocidades 10/100/1000 Base-T Ethernet para aplicações de alta largura de banda.
2. Capacidade PoE+ avançada:Compatível com o IEEE 802.3, com capacidade para gerenciar até 720mA @ 57VDC de corrente contínua em pinos PSE.
3. Confiabilidade industrial: funciona perfeitamente em temperaturas extremas de -40°C a +85°C.
4. Projeto integrado: Magnetismo incorporado (ratio de rotação 1CT: 1CT) reduz a pegada de PCB e simplifica o roteamento.
5. Indicadores de estado visuais:LEDs integrados à esquerda (verde) e à direita (amarelo) para facilitar o controlo do estado da rede.
6. Construção robusta:*Escudo EMI de aço inoxidável e caixa PBT com classificação UL94V-0 garantem durabilidade e segurança.

Especificações deConector LPJG4928HENL RJ45 com LED

1Especificações gerais do produto

2. Especificações elétricas (@25°C)

3Especificações de materiais e ambientais

1. Temperatura de funcionamento:-40°C a +85°C (Classe industrial)
2. Materiais de construção:PBT termoplástico + 30% de fibra de vidro (Classificado UL94V-0)
3. Material de contacto:Bronze de fósforo (C5210R-EH), espessura 0,35 mm
4. Revestimento de contacto:Mínimo de 6 μ" de ouro sobre a área de acasalamento
5. Material do alfinete:Latão (C2680R-H), espessura 0,35 mm
6. Temperatura de solda por ondas:** 265°C MAX durante 5 segundos

Ficha de dados do conector LPJG4928HENL 1000 Base-T RJ45

Detalhes do indicador LED LPJG4928HENL

O LPJG4928HENL incluiIndicadores LED duplosPara apoiar a monitorização visual intuitiva do estado.

LED esquerdo

• Cor:Verde
• Comprimento de onda máximo:565 nm
• Voltagem para a frente:1.8 ∼2.6V @ 20mA
• Corrente inversa:10μA no máximo @ 5V

LED direito

• Cor:Amarelo
• Comprimento de onda máximo:585 nm
• Voltagem para a frente:1.8 ∼2.6V @ 20mA
• Corrente inversa:10μA no máximo @ 5V

Esses LEDs ajudam a fornecer visibilidade de ligação, atividade ou status em projetos de equipamentos Ethernet.

Aplicações do PoE Magjack

O LPJG4928HENL é projetado com precisão para telecomunicações, hardware de rede e equipamentos de comunicação industrial, incluindo:

• Equipamento SOHO:Modems ADSL, Roteadores e Gateways.
• Empresa em rede:Switches de rede, hubs e injetores PoE.
• Sistemas embutidos:Projetos de LAN na placa-mãe (LOM).
• IoT industrial: Controladores de edifícios inteligentes e câmaras IP/pontos de acesso PoE+.

Por que escolher conectores LINK-PP RJ45?

A LINK-PP é um fabricante global de componentes de rede de confiança, que oferece desempenho premium, fornecimento estável e valor excepcional.Os conectores LINK-PP RJ45 são projetados para conectividade Ethernet confiável em redesCom magnetismo integrado, desempenho elétrico estável e construção durável, eles ajudam a simplificar o projeto de PCB, garantindo a confiabilidade da rede a longo prazo.

Principais vantagens do LINK-PP RJ45

1. Magnetismo integrado de poupança de espaço: Os transformadores integrados simplificam a sua BOM, economizam espaço crítico no PCB e melhoram significativamente o desempenho do EMI/crosstalk.
2. Faixa abrangente:de 10/100M padrão a 10G Base-T de alta velocidade, com suporte total para PoE, PoE+ e PoE++(até 90W) aplicações.
3. Substituições Drop-In sem problemas: alternativas exatas de pin para pin para as principais marcas herdadas (Pulse, Halo, Wurth, etc.), ajudando você a superar a escassez da cadeia de suprimentos sem redesenhos de PCB.
4. Confiabilidade certificada: Construído com materiais de primeira qualidade (contatos dourados, escudos de aço inoxidável) e apoiado por certificações UL, RoHS e REACH.
5. Valor direto da fábrica: Como fabricante original, oferecemos preços competitivos, controle de qualidade automatizado e tempos de entrega rápidos.
6. Compatibilidade PHY Experto: Suporte FAE gratuito para garantir que nossos RJ45s combinem perfeitamente com seus chips PHY escolhidos (Realtek, Broadcom, TI, Marvell, etc.).
