Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: ISO 9001,ISO 14001,UL,SGS,REACH168
Número do modelo: LPJG0926HENL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50pcs, amostra gratuita está disponível
Preço: $0.09-$1.85
Detalhes da embalagem: 50 pcs/1tray, 20 tray/1 caixa, 32*30*31cm, 8KGS (1000pcs)/1 caixa
Tempo de entrega: o mais rapidamente possível
Termos de pagamento: TT,NET30/60/90 Dias, L/C
Habilidade da fonte: 6000K PCS por mês
Sexo do conector: |
RJ45 Jack fêmea |
Velocidade: |
Base-T 1000 |
PoE+: |
apoio |
Tipo de indicador de estado: |
LED |
Ferradura mecânica: |
Tab Down |
Tipo de relação de Jack modular & de tomada: |
RJ45 com Magnetics integrado |
Configuração portuária: |
Único porto |
Configuração portuária da matriz: |
1 x 1 |
Temperatura mínima de funcionamento: |
0 ℃ |
Temperatura de funcionamento máximo: |
70℃ |
orientação: |
Ângulo de 90° (Direita) |
Tipo da montagem do PWB: |
Entrada lateral |
Sexo do conector: |
RJ45 Jack fêmea |
Velocidade: |
Base-T 1000 |
PoE+: |
apoio |
Tipo de indicador de estado: |
LED |
Ferradura mecânica: |
Tab Down |
Tipo de relação de Jack modular & de tomada: |
RJ45 com Magnetics integrado |
Configuração portuária: |
Único porto |
Configuração portuária da matriz: |
1 x 1 |
Temperatura mínima de funcionamento: |
0 ℃ |
Temperatura de funcionamento máximo: |
70℃ |
orientação: |
Ângulo de 90° (Direita) |
Tipo da montagem do PWB: |
Entrada lateral |

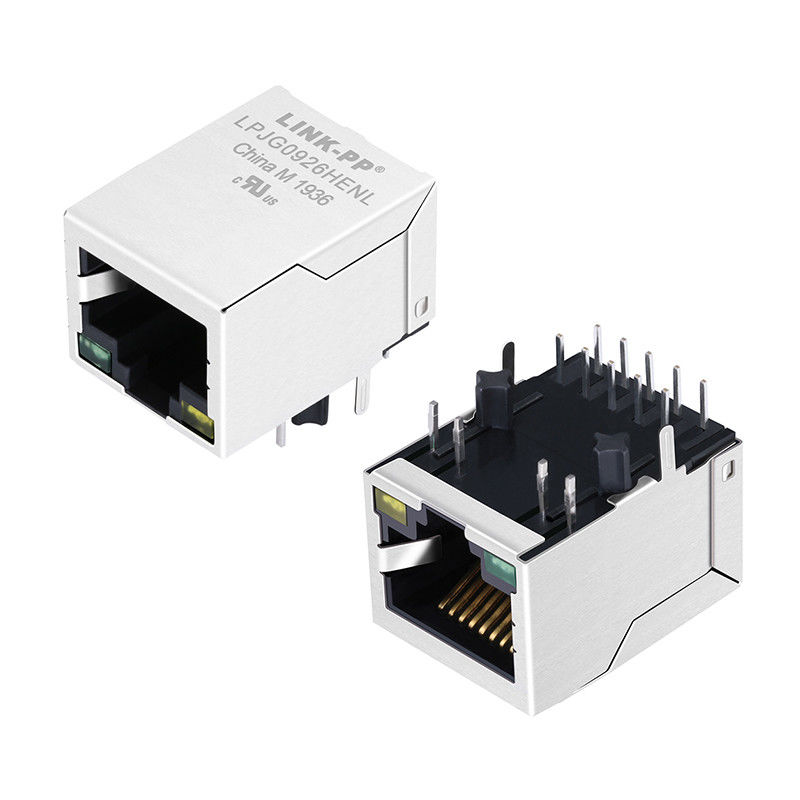

Com uma construção robusta e características avançadas, o LPJG0926HENL oferece confiabilidade e transmissão de dados eficiente:
1O Magjack é um jack feminino RJ45, fornecendo uma ligação fiável e segura.
2Suporta transferência de dados a 1000 Base-T para ambientes de rede de alta velocidade.
3. A TI é compatível com o PoE+, permitindo-lhe fornecer dados e energia para dispositivos conectados.
4Equipado com LEDs, este conector fornece indicadores de estado visuais.
5O projecto do fecho de barra para baixo simplifica a instalação e a manutenção.
6Este conector possui magnéticos integrados, que ajudam a filtrar e isolar os sinais.
7Com uma configuração de matriz de portas 1 x 1, é projetado para um único ponto de ligação.
8O LPJG0926HENL opera a partir de 0°C a 70°C, tornando-o adequado para uma variedade de ambientes.
Os conectores RJ45 com transformadores desempenham um papel crucial na transmissão de dados. Estes conectores são usados em HUBs, placas de PC, switches, roteadores, placas principais de PC, SDH, PDH, telefones IP e modems xDSL.
Estes conectores facilitam a transmissão de dados em sistemas de comunicação modernos. Por exemplo, permite que vários dispositivos se conectem a switches de rede.LPJG0926HENL permite conexões de Internet com fio. SDH e PDH transmitem voz e dados através da rede com RJ45 Mag Jack. Além disso, as comunicações de voz sobre IP (VoIP) são garantidas para ser clara e ininterrupta.Modems xDSL fornecem serviços de internet de alta velocidade através de MagjacksEstes conectores são essenciais para manter uma ligação à Internet estável e rápida.
| Resumo | Conector RJ45 com magnéticos para aplicação PoE+ |
|---|---|
| Número da parte Link-pp | LPJG0926HENL |
| Relação de rotação (TX) | 1CT:1CT |
| Relação de rotação (RX) | 1CT:1CT |
| Indutividade OCL |
350uH MIN a 100KHz/0,1V, 8mA DC Bias |
| Perda de inserção |
-1,0 dB MAX a 1-100 MHz |
| Perda de retorno |
- 16dB MIN a 1-40MHz |
| Falando em cruz | - 30dB MIN a 1-100MHz |
| Rejeição do modo comum | - 30dB MIN a 1-100MHz |
| Teste de hipótese | 1500Vrms MIN |
| DCR | 1.2Ω MAX |
| Comprimento do conector | 21.25mm/0.8 polegadas |
| Largura do conector | 15.93mm/0.627 polegadas |
| Altura do conector |
13.03mm/0.524 polegadas |
| Temperatura máxima | 260±5°C |
| Revestimento de contacto | Ouro 6 "u", Ouro 15 "u" |
| Tabas do IME | Sem |
| Categoria de desempenho | Cat 5 |
| Estilo de terminação | Soldagem |
| Classificação atual | 8 mA |
| Cores do indicador de LED | Verde (esquerda) e Amarelo (direita) |
| Embalagem | Caixa |
| Revestimento de contacto | Ouro de 15 centímetros no local de contacto. |
O Link-PP garante a conformidade com as normas em cada etapa da produção, começando com a inspecção da matéria-prima, seguida do corte e mergulho de estanho e avaliação da resistência e da capacidade de solda.Outras inspecções incluem a qualidade da bobina de solda, testes semiacabados, pinos, colas, etc.
O processo continua com testes de LED, avaliação de soldagem em terra, resistência à tensão e teste de capacidade de terra.inspecção do produto acabado garante a melhor qualidade antes da embalagem cuidadosa para entrega.
