Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: SGS, UL,CE,ISO9001:2008
Número do modelo: LPJG4926GENL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25Kpcs
Preço: $0.09-$1.85
Detalhes da embalagem: Tray&Box
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 6500K/mês
Parte n.o: |
LPJG4926GENL |
Velocidade: |
1000 Base-T |
Número de portos: |
1x1 Portão único |
Especificações: |
IEEE 802.3af/at |
Tipo de montagem: |
Através do Buraco |
Opção LED: |
Verde/amarelo |
Fechadura: |
Tab Down |
Proteção: |
Dedo blindado, EMI |
orientação: |
Ângulo de 90° (Direita) |
Ângulo da montagem do PWB: |
Entrada lateral |
Tipo de alfinete: |
O SOLDADO |
POE: |
Aplicação PoE/POE+ |
Parte n.o: |
LPJG4926GENL |
Velocidade: |
1000 Base-T |
Número de portos: |
1x1 Portão único |
Especificações: |
IEEE 802.3af/at |
Tipo de montagem: |
Através do Buraco |
Opção LED: |
Verde/amarelo |
Fechadura: |
Tab Down |
Proteção: |
Dedo blindado, EMI |
orientação: |
Ângulo de 90° (Direita) |
Ângulo da montagem do PWB: |
Entrada lateral |
Tipo de alfinete: |
O SOLDADO |
POE: |
Aplicação PoE/POE+ |
|

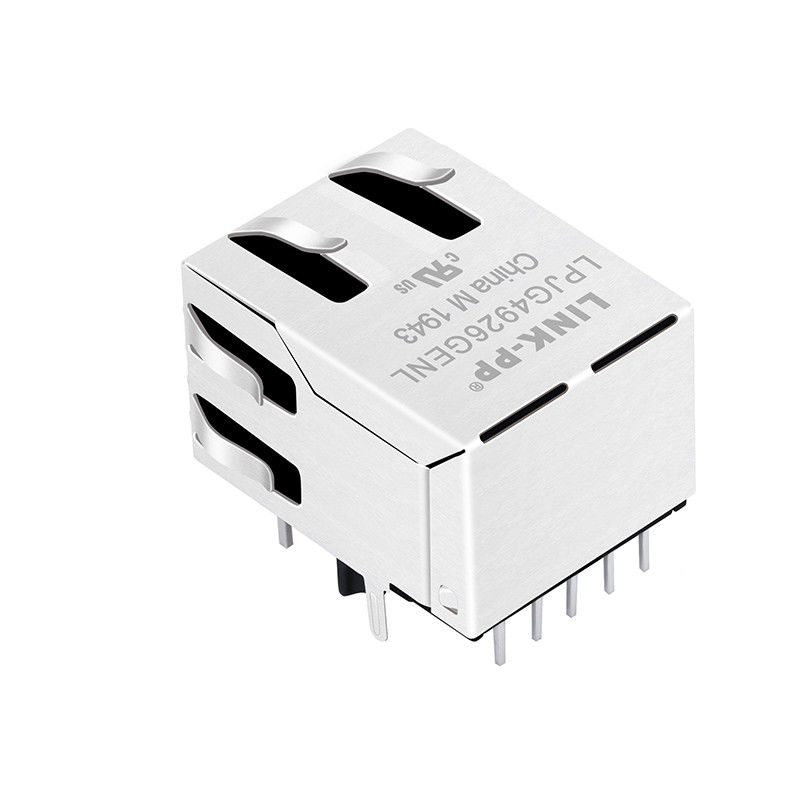

LPJG4926GENL Conector RJ45 de porta única 1000 Base-T Ethernet com função PoE+ |
|
|
Número da parte LINK-PP |
LPJG4926GENL |
|
Altura do conector RJ45 |
13.30mm |
|
Comprimento do conector RJ45 |
21.25mm |
|
Largura do conector RJ45 |
15.93mm |
|
Material de habitação |
PBT termoplástico+30%G.F UL94V-0 |
|
Material de contacto |
Fósforo Bronze 5210R-EH, espessura = 0,35 mm |
|
Material dos alfinetes |
Brasão C2680R-H, espessura = 0,35 mm |
|
Material do escudo |
SUS 201-1/2H, espessura=0,2 mm |
|
Revestimento de contacto |
Ouro de 6 micro-pulgadas min. Na área de contacto. |
|
Especificações elétricas @ 25°C |
|
|
Relação de rotação ((± 5%) |
Pri: Sec = 1CT:1CT |
| Indutividade 0CL | 350UH MIN @100KHz/0,1V, 8mA DC Bias 120uH MIN @100KHz/0.1V, 18mA DC Bias |
| Perda de inserção | -1,0 dB MAX @1-100MHz -1,2 dB MAX @100-125MHz |
| Perda de retorno | -16dB MIN @ 1-40MHz -12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz |
| Falando em cruz | -30 dB MIN @1-100MHz |
| Rejeição de modo comum a comum | -30 dB MIN @1-100MHz |
| Câmbio de corrente contínua/voltagem nominal pse-pins | 600mA MAX @54VDC ((Contínua) |
| Teste de hipótese | 1500Vrms MIN |
| Temperatura de funcionamento | -40°C a +85°C |
|
|
|
| Layout de PCB | |
|
|
