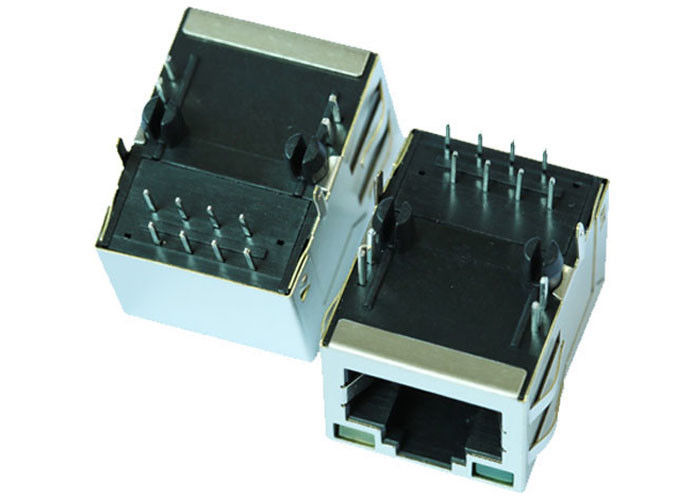

JXD1-0002NL IEEE802.3 Tab Up RJ45 Conector magnético para PC incorporado

Detalhes do produto

Lugar de origem: China

Marca: LINK-PP

Certificação: UL,ROHS,Reach,ISO

Número do modelo: JXD1-0002NL

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000/25K

Preço: $0.05-$1.28

Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 4200K-PCS/Month

Obtenha o melhor preço
Destacar:

JXD1-0002NL

,

Conector 1000BASE-T RJ45

,

Conector magnético IEEE802.3 RJ45

Part Number:
JXD1-0002NL
Number of Ports:
1X1
PACKAGE:
THT
PCB MOUNT ANGLE:
SIDE ENTRY
POE RATING:
NON-POE
Velocidade:
1000Base-T
TEMPERATURE:
-40 TO +85℃
LATCH:
UP
Chapeamento de acoplamento da área do contato:
GOLD 30 U'
PACKAGE HEIGHT:
13.80 mm
PACKAGE LENGTH:
21.50 mm
PACKAGE WIDTH:
15.75 mm
Part Number:
JXD1-0002NL
Number of Ports:
1X1
PACKAGE:
THT
PCB MOUNT ANGLE:
SIDE ENTRY
POE RATING:
NON-POE
Velocidade:
1000Base-T
TEMPERATURE:
-40 TO +85℃
LATCH:
UP
Chapeamento de acoplamento da área do contato:
GOLD 30 U'
PACKAGE HEIGHT:
13.80 mm
PACKAGE LENGTH:
21.50 mm
PACKAGE WIDTH:
15.75 mm
JXD1-0002NL IEEE802.3 Tab Up RJ45 Conector magnético para PC incorporado



Impulso JXD1-0002NL Especificações:



Tipo Conector magnético RJ45
Gênero Jack (mulher)
Códigos USOC RJ45
Configuração 1x1
Número de posições / contactos 8P8C
Proteção Escudo, dedos EMI
Categoria de desempenho Cat 5e
Estilo de montagem Através do Buraco
Ângulo de montagem Ângulo reto
Estilo de terminação Soldagem
Temperatura mínima de funcionamento -40°C
Temperatura máxima de funcionamento + 85°C
Cores Negro
LED L / R Cor Verde, Amarelo / Verde, Amarelo
Direção da Aba Tabela para cima
Série JXD
Embalagem Caixa
Aplicação 10/100/1000 Base-T
Material de contacto Fósforo Bronze
Revestimento de contacto Ouro
Classificação de inflamabilidade UL 94 V-0
Número de contactos 8 Contactos
Número de portos 1 Porto
Número de posições 8 Posições
Pico 2.54 mm
Aplicações 10/100/1000 Base-T, AutoMDIX
Tipo de montagem Através do Buraco
Orientação 90° Ângulo (direita)
Rescisão Soldagem
Altura acima do tabuleiro 0.543" (13.80mm)
Cor LED Verde, Amarelo / Verde, Amarelo
Número de núcleos por conector 8
Proteção Escudo, Dedo EMI
Características Guia do Conselho
Direção da Aba Tabela para cima
Contacto Terminado Ouro
Temperatura de funcionamento -40°C ~ 85°C
Espessura de acabamento de contacto 300,0 μm (0,76 μm)
Material do escudo De aço
Material de habitação Outros materiais





Notas:



  • Ideal para aplicações Ethernet industriais com temperaturas de funcionamento de -40°C a 85°C.Contacte a equipa LINK-PPpara 120 °C.
  • Opções de design personalizadas disponíveis (LED, pin-out).
  • Disponível para aplicações PoE e PoE+.
  • Recomenda-se a colocação de camadas nos planos de terra.
  • Usando resistores de 75Ω e tampa de alta tensão para chassi terra para terminar CTs lado Cable é aconselhável para o melhor desempenho EMI (incluído na maioria LINK-PPConector RJ45soluções).
  • Mantenha os traços de sinal do PHY para o conector/módulo discreto tão curtos quanto possível.Seguir as notas de aplicação do fabricante do PHY para mais considerações de layout.



Conector JXD1-0002NL 1000Base-T RJ45 Dimensões:

JXD1-0002NL IEEE802.3 Tab Up RJ45 Conector magnético para PC incorporado 0

Por que escolher-nos

LINK-PP é o fabricante preferido deConectores RJ45para TL. Os conectores RJ45 do LINK-PP suportam taxas de dados de 10Base-T a 10GBase-T, incluindo HDBase-T. Eles vêm em várias configurações de porta (1×1, 1xN, 2xN, RJ45/USD) com latch-up, latch-down,ou ambas as direcções da abaAlém disso, estes conectores oferecem funcionalidade PoE, incluindo opções de PoE não-PoE, PoE++, e PoE de 4 pares.soluções de alto desempenho adaptadas às aplicações de TL com tipos de montagem versáteis, opções blindadas/LED, e uma ampla gama de temperaturas de 0°C a +105°C.
