Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: VT-1189SD
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
VT-1189SD |
Ethernet: |
10/100/1000Mbps |
Instalação: |
SMD |
Aplicação: |
POE |
Temperatura: |
-40°C a +85°C |
Número de portos: |
Solteiro |
Especificações: |
VT-1189SD |
Ethernet: |
10/100/1000Mbps |
Instalação: |
SMD |
Aplicação: |
POE |
Temperatura: |
-40°C a +85°C |
Número de portos: |
Solteiro |

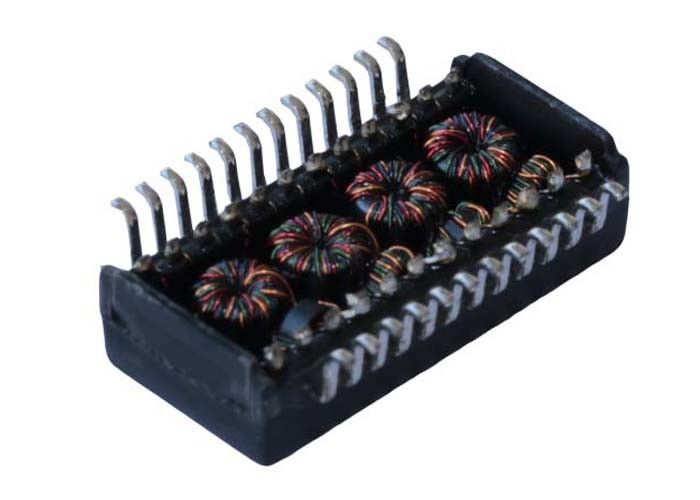

1Transformador LAN de porta única
2.Low Profile POE Lan Magnetics
3. 10/100/1000 transformador base-t
4. SMD, 24 pinos
5.Projeto de montagem superficial para fácil montagem e integração em dispositivos compactos
6Configuração de porta única para uma integração de rede eficiente
7.Suporte de ficheiros: PDF/3D/ISG/Stp/Step/Ficha de dadosPor favor.Contacte-nos
|
Número da parte LINK-PP |
LP82440ANL |
|
X Número de partes múltiplas |
VT-1189SD |
|
Velocidade |
1000 BASE-T |
|
Número de portos |
Solteiro |
|
Aplicação |
LAN Ethernet |
|
Pacote |
SMD |
|
Número PIN: |
24 |
|
Intervalo de temperatura de funcionamento |
-40 a +85°C |
|
Altura da embalagem (mm) |
4.01 |
|
Comprimento da embalagem (mm) |
15.10 |
|
Largura da embalagem (mm) |
10.00 |
Especificações elétricas
|
1. Gira Ratio ((TX/RX) |
Pri: Se=1CT: 1CT±5% |
|
2Indutividade (OCL) |
350 uH Min, 100 KHz, 0,1 V, 8 mA DC Blas: |
|
3. Perda de inserção |
1-100 MHz: -1.0dB Max |
|
4. Retorno de Perda |
1-30 MHz: -16 dB Min 40 MHz: -14,4 dB Min 50 MHz: -13,1 dB Min 60-80MHz: -12 dB Min |
|
5- Transmissão. |
30 MHz: -45 dB Min 60 MHz: -40 dB Min 100 MHz: -35 dB Min |
|
6. Diferencial da Rejeição do Modo Comum |
30 MHz: -45 dB Min 60 MHz: -40 dB Min 100 MHz: -35 dB Min |
|
7Voltagem de isolamento |
1500 Vrms Min |
|
8Temperatura de funcionamento |
-40°C a +85°C |
