Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP1260NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
LP1260NL |
P/N: |
LP1260NL |
Montagem: |
SMD |
Ethernet: |
1x10/100Mbps |
MEDIDA: |
12.70x9.40x5.97mm |
amostras: |
livre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
LP1260NL |
P/N: |
LP1260NL |
Montagem: |
SMD |
Ethernet: |
1x10/100Mbps |
MEDIDA: |
12.70x9.40x5.97mm |
amostras: |
livre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Número da bobina: Autotransformador
2. tensão do isolamento: 1500Vrms
3.Type: SMT
4. estrutura da bobina: Toroidal

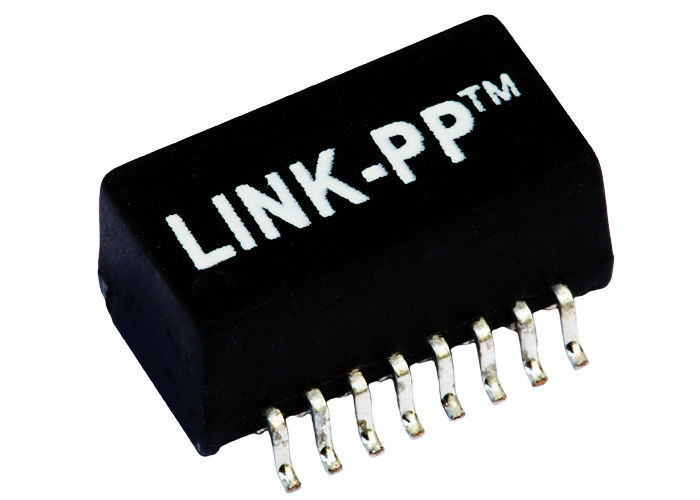

| Único porto, módulos de 10/100 de transformador dos ethernet de BASE-T, SMD, Rohs | |
| Número da peça de LINK-PP | LP1260NL |
| Número da peça do pulso | H1260 /H1260NL /HX1260NL |
| Velocidade | 10/100BASE-T |
| Número de portos | ÚNICO |
| Aplicação - LAN | ETHERNET (NÃO ponto de entrada) |
| Pacote | SMD |
| Temperatura | 0 A 70 |
| AutomDX | SIM |
| Comentário | MESMOS QUE A VERSÃO DOS NL |
| Configuração RX | T, C, S |
| Configuração TX | T, C, S |
| Construção | QUADRO ABERTO |
| Núcleos pelo porto | 4 |
| Altura do pacote (polegadas) | 0,235 |
| Altura do pacote (milímetro) | 5,97 |
| Comprimento do pacote (polegadas) | 0,500 |
| Comprimento do pacote (milímetro) | 12,70 |
| Largura do pacote (polegadas) | 0,37 |
| Largura do pacote (milímetro) | 9,40 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
Especificações elétricas (25):
1. voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Vantagens competitivas:
pessoal 1100,
teste de 100%
Prazo de entrega flexível
