Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP5015ANL
Documento: LP5015ANL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$0.65
Detalhes da embalagem: T&R
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
P/N: |
LP5015ANL |
Tamanho: |
13,64x18,80x5,72mm |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
solteiro |
PoE: |
Não |
Tipo de montagem: |
smt |
Turns Ratio: |
1:1 |
Faixa de temperatura operacional: |
-40°C a +85°C |
P/N: |
LP5015ANL |
Tamanho: |
13,64x18,80x5,72mm |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
solteiro |
PoE: |
Não |
Tipo de montagem: |
smt |
Turns Ratio: |
1:1 |
Faixa de temperatura operacional: |
-40°C a +85°C |

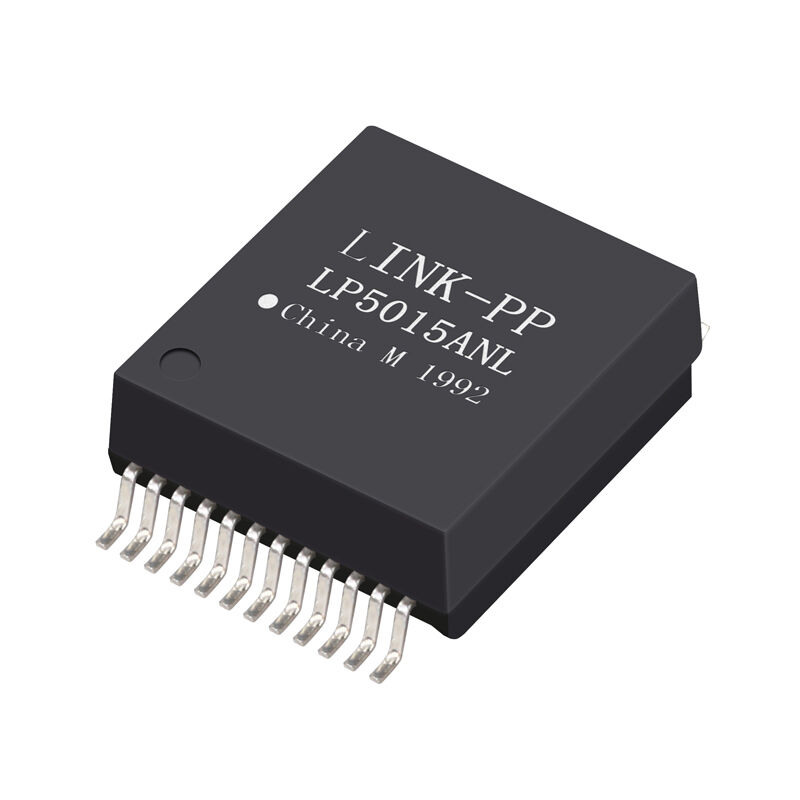

| Número da peça de LINK-PP | LP5015ANL |
| Número da peça de Belfuse | S558-5999-AB-F |
| Velocidade | 1000 BASE-T |
| Número de portos | ÚNICO |
| Aplicação | Ethernet do Lan |
| Pacote | SMD |
| Número de PIN | 24 |
| Temperatura | - 40 + a 85 |
| Altura do pacote (milímetro) | 5,72 |
| Comprimento do pacote (milímetro) | 18,80 |
| Largura do pacote (milímetro) | 13,64 |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor,
Router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
