Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP5012NLE
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
LP5012NLE |
P/N: |
LP5012NLE |
Montagem: |
SMD |
Ethernet: |
2 x 10/100/1000Mbps |
MEDIDA: |
28.00x15.40x7.00mm |
amostras: |
livre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
LP5012NLE |
P/N: |
LP5012NLE |
Montagem: |
SMD |
Ethernet: |
2 x 10/100/1000Mbps |
MEDIDA: |
28.00x15.40x7.00mm |
amostras: |
livre |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

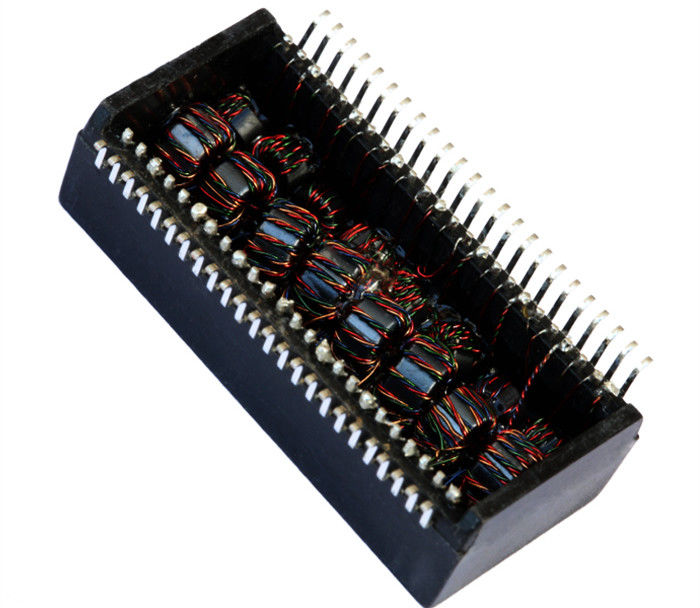

1. Gigabit LP5012NLE de dois portos
2. Tensão do isolamento: 1500Vrms
3.Type: Magnetics de SMT 48pins
4. Estrutura da bobina: Toroidal
Módulos 1000 do transformador dos portos duplos da base-T
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC,
Interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
LP5009NLE
LP5011ANL
LP5012ANL
LP5012NL
