Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP5004NLE
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montagem: |
SMD |
MEDIDA: |
17.70x15.80x6.60mm |
amostras: |
livre |
temperatura: |
0℃ a +70℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montagem: |
SMD |
MEDIDA: |
17.70x15.80x6.60mm |
amostras: |
livre |
temperatura: |
0℃ a +70℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Informações detalhadas:

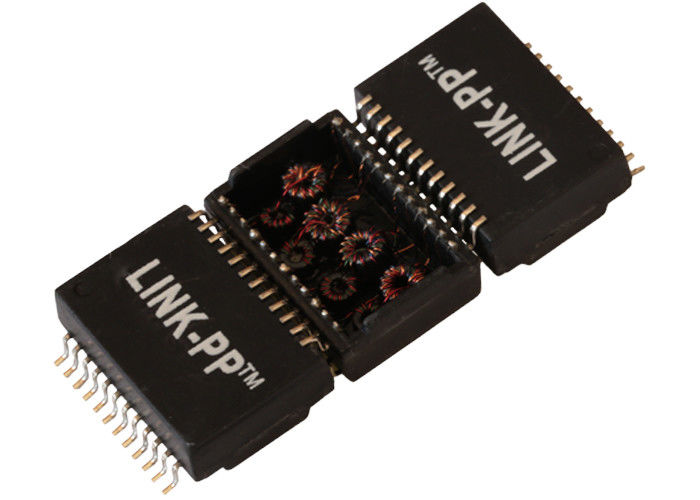

| Montagem de superfície do porto do transformador 1 do Magnetics do gigabit de LP5004NLE | |
| Número da peça de LINK-PP | LP5004NLE |
| Velocidade | 1000BASE-T |
| Número de portos | ÚNICO |
| Aplicação - LAN | ETHERNET (não ponto de entrada) |
| Pacote | SMD |
| Temperatura | 0℃ A +70℃ |
| AutomDX | SIM |
| Comentário | MESMOS QUE A VERSÃO DOS NL |
| Configuração RX | T, C, S |
| Configuração TX | T, C, S |
| Construção | QUADRO ABERTO |
| Núcleos pelo porto | 8 |
| Altura do pacote (polegadas) | 0,260 |
| Altura do pacote (milímetro) | 6,60 |
| Comprimento do pacote (polegadas) | 0,697 |
| Comprimento do pacote (milímetro) | 17,7 |
| Largura do pacote (polegadas) | 0,496 |
| Largura do pacote (milímetro) | 12,6 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
Porque nos escolha
Fornecedor do líder de mundo do conector RJ45 integrado e de transformadores magnéticos discretos
Certificação profissional
•9001:2008 do ISO
•Certificação do UL
•Alcance Cetitifaction
•Conformidade de RoHS
•Política ambiental ativa
Qualidade da garantia de 100%
•Fabricado sob controles restritos.
•100% testado (não apenas grupo testado)
•LINK-PP é OEM de TE (Tyco) por 9 anos
•Cliente bem sucedido: Texas Instruments Samsung Cisco Siemens e Intel…
•LINK-PP é o fornecedor preferido do SI (Texas Instruments)
•Garantia de qualidade: 6 anos
Preço competitivo e serviço
•Mais preço competitivo do que o halo e o Amphenol de Tyco do pulso
•Prazo de entrega: 2-3 semanas após ordens
•As amostras grátis estão disponíveis
•Forneça o projeto novo para exigências de cliente
•90% fora dos custos de envio por DHL UPS DEDEX ou TNT
Política incorporada de LINK-PP
•O objetivo incorporado é conseguir o mais de nível elevado da satisfação do cliente
Com os aprimoramentos contínuos na qualidade, na entrega e no serviço
• LINK-PP é cometido a e espera o desempenho da qualidade de cada empregado
• O padrão de empresa é defeito - produtos e serviço livres
| Teste a descrição | Especs. | 1 | 2 | 3 | TESTE FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (teste por TH2818) | MINUTO 350uH | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| Gire a relação (o teste por TH2818) | 1CT∶1CT | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | --- | ||
| Perda de inserção (teste por HP8712ET) | -1.0dB MAX | -0,30 | -0,29 | -0,27 | -0,25 | -0,38 | -0,35 | -0,33 | -0,35 | -0,30 | -0,28 | -0,31 | -0,29 | 1-100MHz | ||
| Perda do retorno (teste por HP8712ET) | MINUTO de -18dB | -22,7 | -23,4 | -22,2 | -21,8 | -23,0 | -22,9 | -23,4 | -21,8 | -20,6 | -21,2 | -21,4 | -20,2 | 1-40MHz | ||
| MINUTO de -16dB | -19,4 | -17,9 | -18,6 | -19,3 | -17,9 | -17,8 | -18,3 | -18,5 | -18,7 | -18,0 | -18,4 | -18,0 | 50MHz | |||
| MINUTO de -12dB | -16,1 | -15,6 | -15,5 | -15,8 | -15,8 | -15,1 | -15,8 | -15,5 | -15,3 | -15,2 | -15,6 | -15,4 | 60-80MHz | |||
| MINUTO de -10dB | -15,0 | -15,1 | -15,0 | -15,0 | -14,9 | -14,3 | -14,1 | -14,3 | -15,2 | -15,0 | -15,0 | -15,1 | 100MHz | |||
| Interferência (teste por HP8712ET) | MINUTO de -45dB | -52,1 | -50,3 | -49,8 | -48,9 | -49,3 | -50,3 | 30MHz | ||||||||
| MINUTO de -40dB | -44,7 | -43,9 | -44,0 | -42,9 | -43,4 | -44,2 | 60MHz | |||||||||
| MINUTO de -35dB | -39,8 | -38,6 | -38,1 | -38,7 | -39,5 | -38,9 | 100MHz | |||||||||
| DCMR (teste por HP8712ET) | MINUTO de -43dB | -58,3 | -57,6 | -56,4 | -56,0 | -58,7 | -56,9 | -57,2 | -56,7 | -50,2 | -51,6 | -50,9 | -51,3 | 30MHz | ||
| MINUTO de -37dB | -44,6 | -44,2 | -40,9 | -39,8 | -43,1 | -42,7 | -45,0 | -43,9 | -42,5 | -41,8 | -42,5 | -41,8 | 60MHz | |||
| MINUTO de -33dB | -38,2 | -37,5 | -35,9 | -35,6 | -37,3 | -36,0 | -38,7 | -38,3 | -37,9 | -37,6 | -38,2 | -37,9 | 100MHz | |||
| Hipot (teste por WB2670A) | 1500Vrms | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | APROVAÇÃO | PRI AO SEGUNDO | ||
