Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO

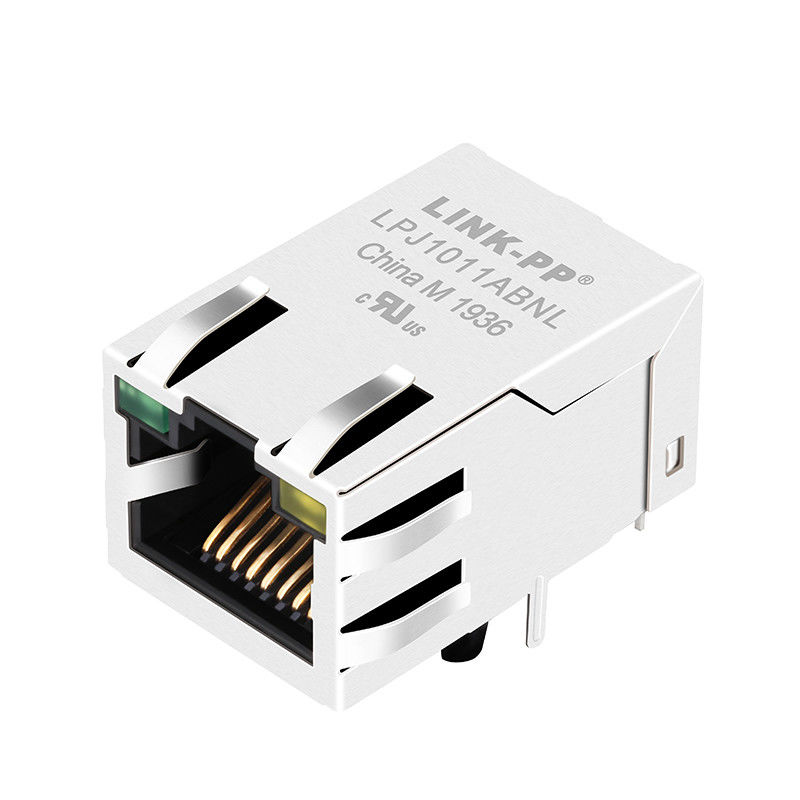

Número do modelo: LMJ2058811001CNL (LPJ1011ABNL)
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: Supportive
Detalhes da embalagem: Bandeja, fita & carretel
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000K/month
Tipos: |
Conector magnético integrado RJ45 (ICM) |
Layout de saída do conector: |
8P8C |
Sistema de bloqueio: |
Prenda superior |
Velocidade: |
10/100 de base-tx |
Montagem elétrica: |
THT |
Aplicação: |
HUB, cartão PC, switch, roteador, placa-mãe do PC |
Tipos: |
Conector magnético integrado RJ45 (ICM) |
Layout de saída do conector: |
8P8C |
Sistema de bloqueio: |
Prenda superior |
Velocidade: |
10/100 de base-tx |
Montagem elétrica: |
THT |
Aplicação: |
HUB, cartão PC, switch, roteador, placa-mãe do PC |
| Resumo |
Conector RJ45 com magnéticos integrados base-T 10/100 |
|---|---|
| TR (@100KHz, 0.1V) | TX =1CT:1CT ± 3% RX =1CT:1CT ± 3% |
| OCL (@100KHz, 100mV, 8mA, DC Bias) | PINS: (P1,P2),(P7,P8) = 350uH MIN |
| HIPOT |
PINS (P1, P3, P2) TO (J1, J2) = 1500VAC PARA 60 SECUNDOS PINS (P7, P6, P8) TO (J3, J6) = 1500VAC PARA 60 SECUNDOS |
| Perda de inserção | -1,0 dB MAX @1,0MHzPara65 MHz |
| Perdas de retorno | -20 dBMIN@ 1MHz a 10MHz -16dB MIN @10MHz a 30MHz -12 dBMIN@30MHzPara60 MHz -10 dB MIN @0MHzPara100 MHz |
| TALK cruzado | -40 dB MIN @ 1MHzPara30 MHz -35 dBMIN@30MHzPara60 MHz -30dB MIN @60MHzPara100 MHz |
| Rejeição do procedimento comum | -30 dBMIN@ 1MHz a 50MHz -20 dBMIN@50MHz a 150MHz |
| Capacitor | 1000pF ± 25% 2KV |
| Resistência | 750 HMS ± 20% |
| Resistência da bobina | 1.80HMS MAX, 0.250HMS MIN |
| COLOR LED esquerdo | Verde |
| COLOR LED direito | Amarelo |
| Temperatura de funcionamento | 0-70°C |
Explore o LINK-PP RJ45 com a série Magnetics projetada para atender aos mais altos padrões da indústria.3 especificações e 350uH OCL mínima com corrente de desvio de 8mAConfia nos conectores LINK-PP RJ45 por excelência no desempenho elétrico, supressão de EMI, resistência à temperatura e composição de material premium.
O LMJ2058811001CNL de alto desempenho (LPJ1011ABNL) fornece supressão máxima de EMI para uma integridade de sinal ideal.
O conector magnético integrado tem uma forte adaptabilidade e fiabilidade a temperaturas em diferentes condições ambientais.Intervalo de temperatura de funcionamento de 0°C a +70°C.
Especificação do material Premium:
1. Escudo: Feito de latão de alta qualidade de 0,2 mm de espessura. LMJ2058811001CNL Single Port RJ45 Connector apresenta revestimento de níquel para maior durabilidade e condutividade.
2. Casa: A casa é feita de PBT (polibutileno tereftalato) com 30% de fibra de vidro e atende às normas de retardador de chama UL94V-0.
3Contacto: Os contactos são construídos a partir de bronze de fósforo de 0,35 mm de espessura e são seletivamente revestidos de ouro para garantir um desempenho elétrico superior e resistência à corrosão.
