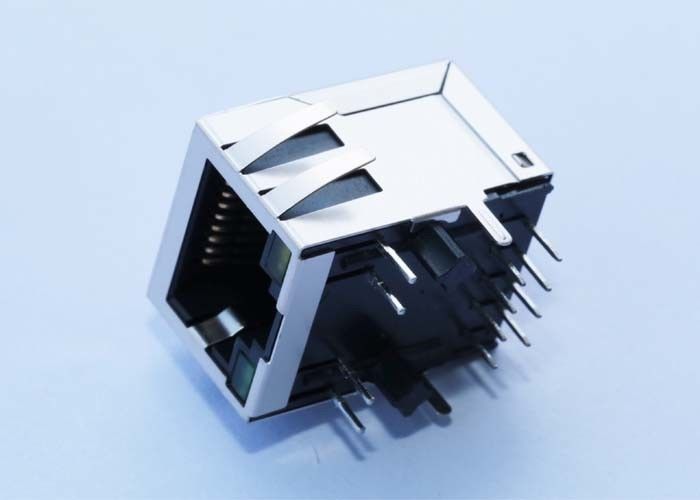

SS74800-038F escolhem o conector modular do gigabit RJ45 do porto com diodo emissor de luz LPJE160GDNL

• Jack modular RJ45 de porta única
• Módulo de Interface de Rede
• RJ45 com LED
• Arquivos: PDF/3D/ISG/Stp/Step/Folha de dados
• Rf cruzado:SS74800-038F => LPJE160GDNL
• Dimensões: 13,65 × 21,27 × 15,88 mm
• Conector Stewart rj45
  Tipo de produto
  Número da peça SS-7488S-YG-PG4-BA
  Norma de desempenho
  Orientação horizontal
  Portos 1
  Escudo Sim
  Tipo de escudo PG4
  8P8C 8 Posições 8 Contatos
  Tabela de abertura de porta para baixo
  Baixo perfil
  LED AMARELHO-VELHO

Descrição:


1. Características do tipo de produto:

1) Tipo de produto = conector
2) Tipo de tomada = RJ45
3) Perfil = Padrão

2- Fixação mecânica:
1) Configuração Jack = 1 x 1

3Características elétricas:
1) Escudo = Sim

4Características relacionadas com a terminação:
1) Dedo EMI - Abaixo = Com
2) Método de terminação = solda

5Características relacionadas com o corpo:
1) Configuração de porta = Única
2) Dedo EMI -Cima e lados = Com
3) Orientação do fecho = padrão - fecho para baixo
4) comprimento da cauda do PCB

6- Características relacionadas com o contacto:
1) Pré-carregado = Sim
2) Tipo de terminação de contacto = através de um buraco/montagem de superfície

7Características relacionadas com a habitação:
1) Estilo do conector = Jack

8Normas do sector:
1) Conformidade RoHS/ELV = conformidade RoHS, conformidade ELV
2) Processos de solda livre de chumbo = solda a ondas capaz de atingir 240°C,

Soldagem por ondas com capacidade para 260°C, Soldagem por ondas com capacidade para 265°C
3) Histórico de conformidade com o RoHS/ELV = Sempre foi conforme com o RoHS

9Marcação de identificação:
1) Cor LED esquerda (Posição # 1) = Amarelo - resistor de 250 ohms
2) Cor LED direita (Posição # 2) = Verde - resistor de 250 ohms

10Condições de utilização:
1) Aplica-se à placa de circuito impresso
2) Condições ambientais = Escritório / local
3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85

Aplicações:

Utilizado para equipamentos de rede e comunicação, tais como HUB, cartão de PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL

Vantagem competitiva:

16 anos de experiência em produção,

1100 funcionários,

Ensaio de 100%

Prazo de entrega flexível
