Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: RM5-1SSA9V1F
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/60K
Preço: $0.11-$24
Detalhes da embalagem: BANDEJA
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 180K/Month
número da peça: |
RM5-1SSA9V1F |
produção em massa: |
LPJG47542A47NL |
Tipo de conector: |
RJ45 |
Aplicações: |
10/100/1000 de Base-T |
Tipo da montagem: |
Através do furo |
Blindagem: |
Protegido, dedo do IEM |
número da peça: |
RM5-1SSA9V1F |
produção em massa: |
LPJG47542A47NL |
Tipo de conector: |
RJ45 |
Aplicações: |
10/100/1000 de Base-T |
Tipo da montagem: |
Através do furo |
Blindagem: |
Protegido, dedo do IEM |
Projetando o modelo: RM5-1SSA9V1F
1 projetado para a aplicação da placa de interface de rede.
2 projetou cumprir a exigência de IEEE802.3u.
3 disponível em todas as relações da volta usadas por LAN ICmanufactures.
O componente 4 magnético o mais simples para colocar o androute no PWB.
5 Conserves que minimiza o espaço do PWB.
Produção em massa 6 modelo: LPJG47542A47NL
7 ethernet de 10/100/1000 de gigabit
8 Magnetics Rj45
Magnetics integrado 9 Rj45
10 diodo emissor de luz opcional, IEM-dedo opcional

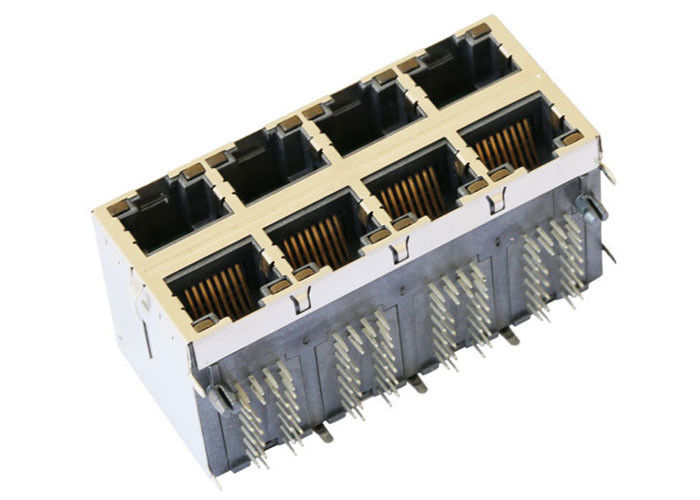

Número da peça de LINK-PP | LPJG47542A47NL |
Projetando o modelo | RM5-1SSA9V1F |
Aplicação-Lan | ETHERNET |
Chapeamento de acoplamento da área do contato | ””/15u/30u” do OURO 6u |
Núcleos pelo porto | 12 |
Opção do diodo emissor de luz | AMARELO, GREEN/YELLOW, VERDE |
Trava | ABA UP/DOWN |
Número de portos | 2X4 |
Ângulo da montagem do PWB | ENTRADA LATERAL |
Altura do pacote (milímetro) | 25,79 |
Comprimento do pacote (milímetro) | 59,18 |
Largura do pacote (milímetro) | 28,35 |
Abas do IEM do protetor | COM |
Velocidade | 10/100/1000 de BASE-T |
Temperatura | 0 A 70℃ |
Relação RX das voltas | 1CT: 1CT |
Relação TX das voltas | 1CT: 1CT |
Descrição
1. Tipo de produto características:
1) Tipo = conector de produto
2) Tipo de Jack = RJ45
3) Perfil = padrão
4) Orientação da montagem do PWB = entrada do lado (ângulo direito)
2. Acessório mecânico:
1) Configuração de Jack = 2 x 4
3. Características elétricas:
1) Protegido = sim
4. Características relacionadas da terminação:
1) Dedo do IEM - parte inferior = sem
2) Método = solda da terminação
5. Características relacionadas do corpo:
1) Configuração do porto = multi
2) Dedos do IEM - parte superior e lados = com sem
3) Orientação = padrão da trava - aferrolhe
4) O PWB ata o comprimento
6. Características relacionadas do contato:
1) Preloaded = sim
2) Tipo da terminação do contato = através do furo
7. Abrigando características relacionadas:
1) Estilo = Jack do conector
8. Padrões do setor:
1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,
Solda capaz a 260°C, solda da onda da onda capaz a 265°C
Reflow-solda opcional;
3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente
9. Marcação de identificação:
1) Cor esquerda do diodo emissor de luz (posição #1) = verde/amarelo - resistor de 250 ohms
2) Cor direita do diodo emissor de luz (posição #2) = verde, amarelo - resistor de 250 ohms
10. Condições para o uso:
1) Aplica-se a = placa de circuito impresso
2) Circunstâncias ambientais = escritório/locais
3) Temperatura de funcionamento (°C) = 0 - 70
11.Hipot:
MINUTO 1500Vrms
Pedidos para o usuário terminal
Projetou às aplicações de apoio, tais como modens de ADSL, LAN-em-cartão-matriz. Os equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comutam…
