Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: S558-5999-BD-F
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
P/N: |
S558-5999-BD-F |
pino a fixar: |
LP41626NL |
Pinos: |
16 |
Base: |
100M |
Temperatura de operação: |
0 a 70 |
Porta: |
único transformador do porto |
P/N: |
S558-5999-BD-F |
pino a fixar: |
LP41626NL |
Pinos: |
16 |
Base: |
100M |
Temperatura de operação: |
0 a 70 |
Porta: |
único transformador do porto |

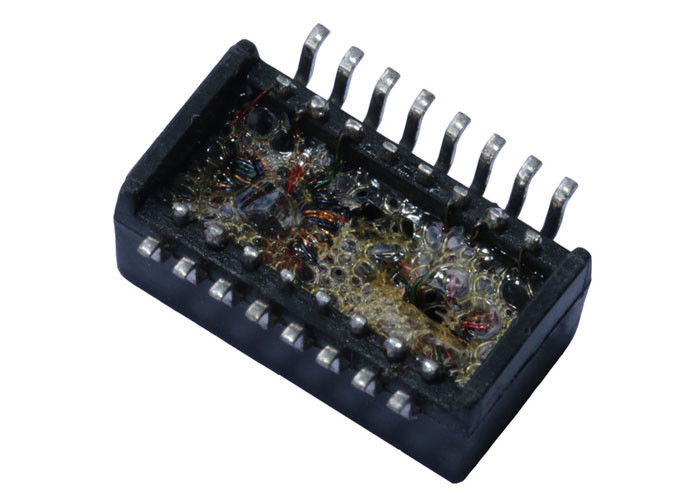

1. Único transformador do Lan do porto
2. ColiStructure: Toroidal
3. transformador 100base-t
4. SMD, 16 pinos
5. temperatura de funcionamento (°C) = 0 a 70
6. arquivos: PDF/3D/ISG/Stp/Step/Datasheet
Descrição:
TRANSFORMADORES MAGNÉTICOS dos únicos ETHERNET da base-t do porto 100
| Aplicação | ETHERNET do LAN (ponto de entrada de PoE&NON) |
| AutomDX | SIM |
| Comentário | RoHS LP41626NL complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 4 |
| Número de portos | Único |
| PWB | NENHUM PWB |
| Pacote | SMT |
| Altura do pacote (milímetro) | 6,20 |
| Comprimento do pacote (milímetro) | 12,70 |
| Largura do pacote (milímetro) | 7,15 |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 100BASE-TX |
| Temperatura | 0 A 70 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
Especificações elétricas (25):
1. Relação 50KHz das voltas, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: Minuto
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Perda do retorno
1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Interferência
30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
1. expansores do GPIB e isoladores do GPIB
2. módulos de (LCD) da exposição de cristal líquido
3. placas por aquisição de dados do computador
4. computadores do ponto de venda e do quiosque
Vantagens competitivas:
16 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
