Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: HY911130AE
Documento: LPJG0806FBNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.05-$1.28
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4500K-PCS/Month
Número de portas: |
1x1 porta |
Trava: |
Abaixo |
Taxa de dados: |
1000 base-t |
Cor do LED: |
Verde / Amarelo |
Temperatura da ponta da solda de onda: |
260°C no máximo |
Tempo de temperatura da ponta da solda por onda: |
5 Seg Max |
Número da peça: |
HY911130AE |
Estilo de montagem: |
Furo passante (THT), ângulo reto |
Número de portas: |
1x1 porta |
Trava: |
Abaixo |
Taxa de dados: |
1000 base-t |
Cor do LED: |
Verde / Amarelo |
Temperatura da ponta da solda de onda: |
260°C no máximo |
Tempo de temperatura da ponta da solda por onda: |
5 Seg Max |
Número da peça: |
HY911130AE |
Estilo de montagem: |
Furo passante (THT), ângulo reto |

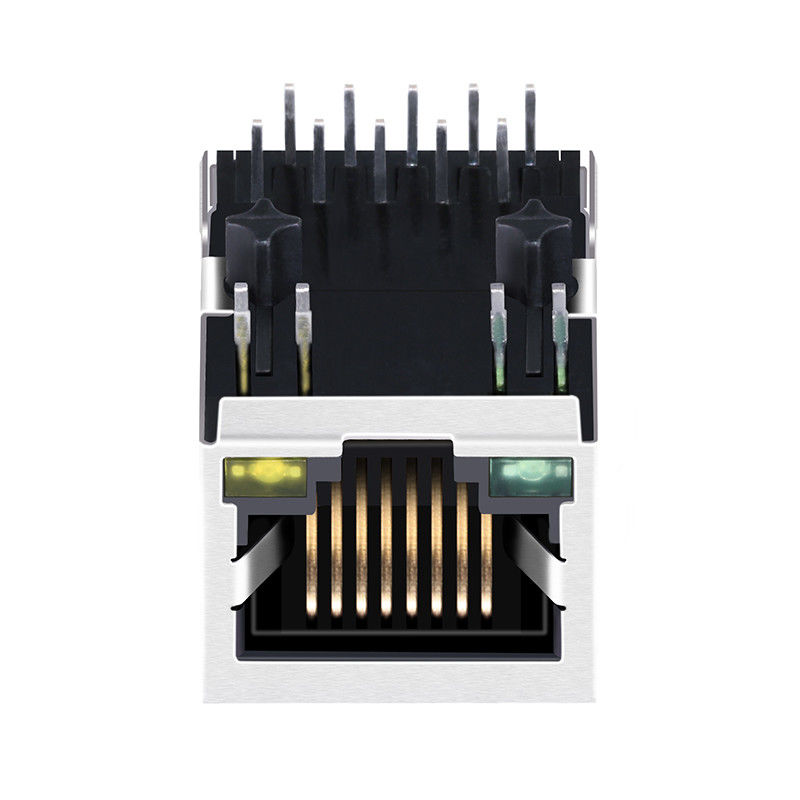

O HY911130AE é um Jack Magnético Gigabit RJ45 premium projetado para fornecer conectividade de rede robusta e de alta velocidade para equipamentos de comunicação modernos.Este MagJack 1x1 de porta única integra magnéticos Ethernet no conector RJ45, reduzindo o espaço de PCB e simplificando a concepção de interfaces de rede.
Suportando aplicações Ethernet 10/100/1000Base-T, este conector RJ45 possui módulos de transformadores integrados, indicadores LED verde/amarelo e um design de montagem de PCB de entrada lateral.É adequado para switches Ethernet, roteadores, controladores industriais, placas de interface de rede e dispositivos de comunicação incorporados.
| Parâmetro | Especificações |
|---|---|
| Tipo de produto | Jack magnético RJ45 |
| Número da parte LINK-PP | LPJG0806FBNL |
| Modelo compatível | HY911130AE |
| Tipo de conector | Jack RJ45 com magnéticos integrados |
| Configuração de porta | Portão único 1x1 |
| Velocidade Ethernet | 10/100/1000 Base-T |
| Número de posições | 10P8C |
| Tipo de montagem | Através do Buraco |
| Estilo de montagem de PCB | Ângulo direito / entrada lateral |
| Indicador LED | Verde / Amarelo |
| Proteção | Sem EMI Shield Tabs |
| Posição do fecho | Abaixo |
| Intervalo de temperatura | 0°C a +70°C |
| Material de PCB | FR4 |
| Revestimento de contacto | Ouro 6 u"/15 u"/30 u" |
| Relação de voltas RX/TX | 1CT:1CT |
| Apoio ao PoE | Não-PoE |
| Aplicação | LAN Ethernet |
| Ponto | Valor |
|---|---|
| Tipo de porta | 1x1 RJ45 |
| Orientação | Ângulo reto |
| Instalação | PCB através de um buraco |
| Duração | 21.30 mm |
| Largura | 15.90 mm |
| Altura | 13.40 mm |
| Cor LED | Verde / Amarelo |
1. Ratio de rotação ((± 2%)
1CT:1CT
3. HIPOT:1500Vrms MIN
4Perda de inserção:
-1,0 dB MAX @ 1,0 MHz a 65 MHz
5Perda de retorno:
-20dB MIN @ 1MHz a 10MHz
-16dB MIN @ 10MHz a 30MHz
-12dB MIN @ 30MHz a 60MHz
-10dB MIN @ 60MHz a 100MHz
6- O que é isto?
-40dB MIN @ 1MHz a 30MHz
-35dB MIN @ 30MHz a 60MHz
-30dB MIN @ 60MHz a 100MHz
7. Rejeição de modo comum:
-30dB MIN @1MHz a 50MHz
-20dB MIN @50MHz a 150MHz
8Temperatura de funcionamento: 0°C ∼ 70°C.
O conector HY911130AE RJ45 é altamente versátil e é o conector de escolha para uma ampla variedade de aplicações de rede, incluindo:
- Switches e roteadores Gigabit Ethernet
- Placas-mãe de servidores e cartões de interface de rede (NIC)
- PCs industriais (IPC) e controladores de automação
- Smart Home Gateways e IoT Hubs
- Set-Top Box e Smart TVs
Estou à procura de umHY911130AE compatívelConector 1000Base-T RJ45com LED?
Contacte o LINK-PP para:
Obtenha a sua cotaçãoe folha de dados hoje.
