Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: L22N010-0
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Artigo: |
L22N010-0 |
Interface: |
Base-T 2.5G~5G |
Equivalente: |
L22N010-0=>LPxxxNL |
Pinos: |
24 |
Arquivos: |
PDF/3D/ISG/Stp/Step/Datasheet |
Aplicação: |
Produtos sem fio EPON/GPON |
Montagem: |
SMD |
amostras: |
livre |
Artigo: |
L22N010-0 |
Interface: |
Base-T 2.5G~5G |
Equivalente: |
L22N010-0=>LPxxxNL |
Pinos: |
24 |
Arquivos: |
PDF/3D/ISG/Stp/Step/Datasheet |
Aplicação: |
Produtos sem fio EPON/GPON |
Montagem: |
SMD |
amostras: |
livre |

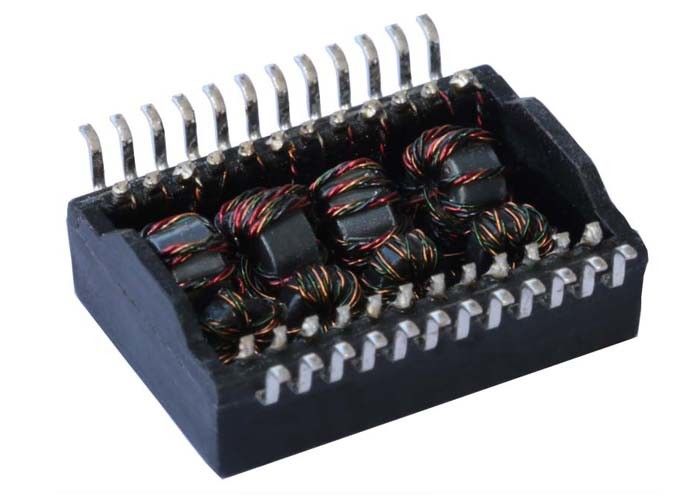

| Pin ao pino L22N010-0 | |||
| Série | Transformador | ALCANCE complacente: | Sim |
| Número da peça: | L22N010-0 | UE RoHS complacente: | Sim |
| Fabricante | LINK-PP | China RoHS complacente: | Sim |
| Velocidade: | Base-T 2.5G~5G | Número de funções: | 1 |
| Pacote: | SMD | Relação das voltas (NP: Ns) | 1:1; 1:1 |
| PIN | 24 | Estado: | Ativo |
Aplicação:
1 conjunto Rígido-flexível do PWB
2 relações de máquina humanas
3 cartões e módulos do processador central
4 filtros e filmes da exposição
1.Electrical especificações @25℃
Tipo: Impedância 100Ω de passe baixo do equilíbrio
perda 2.Insertion
1-50MHZ ................. - 0,5 DB máximos
DB 50-125MHZ ............. - 1,0 máximo
DB 125-300MHZ ........... - 2,0 máximo
perda 3.Return
1-50MHz ................. - 20 DB Minload 100Ω
(Freq MHz/50MHz) carga mínima 100Ω do DB 50-200MHz ............. - 20+8*log
(Freq MHz/200MHz) carga mínima 100Ω do DB 200-300MHz ........... - 15+30*log
4.Reflected CM à conversão de Diff (referência)
minuto do DB 1MHZ ...................... - 30
minuto do DB 50MHZ .................... - 30
minuto do DB 100MHZ .................. - 27
200MHZ .................. - 24 minutos do DB
minuto do DB 300MHZ .................. - 22
5.CM à conversão do DM (referência)
minuto do DB 1-50MHZ ................ - 35
minuto do DB 125MHZ ................. - 30
minuto do DB 200MHZ ................. - 27
300MHZ ................. - 24 minutos do DB
6.Reflected Diff à conversão do CM (referência)
minuto do DB 1-10MHZ ................ - 48
(Freq MHz/10MHz) minuto do DB 10-300MHZ ............ - 48+19*log
7.CM à atenuação do CM (referência)
minuto do DB 1-200MHZ .............. - 25
minuto do DB 200-300MHZ .......... - 20
conversa 8.Cross (referência)
minuto do DB 1-125MHZ .............. - 30
minuto do DB 125-200MHZ .......... - 25
minuto do DB 200-300MHZ .......... - 25
9.Inductance
@ 100KHz, 0.1V, POLARIZAÇÃO 160uHMin da C.C. 8mA
teste 10.HiPot
@ Vrms 1500
relação 11.Turns
@ 1:1±5%
