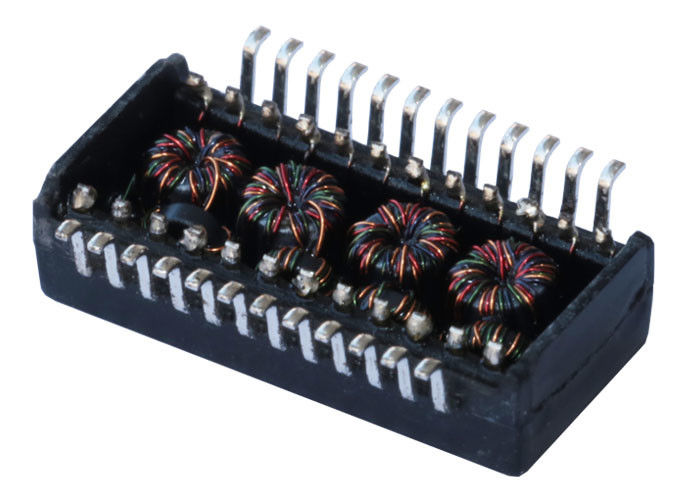

Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: L22H001-L
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
P/N: |
L22H001-L |
Interface: |
base-T 2.5G |
Pinos: |
24 |
Alternativa: |
=> LPxxxNL de L22H001-L |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
MEDIDA: |
L18.10XB16.00XH6.20 (milímetro) |
amostras: |
livre |
Montagem: |
SMD |
P/N: |
L22H001-L |
Interface: |
base-T 2.5G |
Pinos: |
24 |
Alternativa: |
=> LPxxxNL de L22H001-L |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
MEDIDA: |
L18.10XB16.00XH6.20 (milímetro) |
amostras: |
livre |
Montagem: |
SMD |
ESPECIFICAÇÃO:
1 projetado para a base-T dos ethernet 2.5G, únicas aplicações do porto.
2 apoios 4 pares de cabo de UTP da categoria 5.
Relação de 3 cabos para o isolamento e baixas emissões comuns do modo.
Projeto 4 para encontrar IEEE 802,3 com corrente 720mA equilibrada.
A conformidade 5 com ROHS&Halogen livra exigências.
6 temperatura do funcionamento e de armazenamento
Nível da sensibilidade de umidade 7 (MSL): 2a
Temperatura de funcionamento: 0°C a +70°C
Temperatura de armazenamento: -25°C a +105°C
Aplicação:
Produtos de 1 RapidIO
2 produtos de SCSI
3 placas de DSP
4 telas planos
| Especificações | L22H001-L |
| velocidade | base-T 2.5G |
| Pinos | 24 |
| Altura (milímetro) | 6,20 milímetros |
| Comprimento (milímetro) | 18,10 milímetros |
| Largura (milímetro) | 16,00 milímetros |
| ALCANCE complacente | Sim |
| UE RoHS complacente | Sim |
| Tipo do transformador | TRANSFORMADOR DO DATACOM |
| Aplicação | USO GERAL |
| Característica de montagem | MONTAGEM DE SUPERFÍCIE |
| Especificações elétricas @25℃ | Tipo: Impedância 100Ω de passe baixo do equilíbrio |
| Perda de inserção: | DB 1-50MHz -0,5 máximo DB 50-125MHz -1,0 máximo DB 125-200MHz -2,0 máximo |
| Perda do retorno: | DB Minload 100Ω de 1~40MHz -20 DB Minload 100Ω de 40-200MHz -20+15*log (Freq MHz/40MHz) |
| CM refletido à conversão de Diff (referência) | minuto do DB de 1MHz -30 minuto do DB de 50MHz -30 minuto do DB de 100MHz -27 minuto do DB de 200MHz -24 |
| CM à conversão do DM (referência) | minuto do DB de 1-125MHz -35 |
| Diff refletido à conversão do CM (referência) | minuto do DB de 1-10MHz -48 minuto do DB de 10-200MHz -48+19*log (Freq MHz/10MHz) |
| CM à atenuação do CM (referência) | minuto do DB de 1-200MHz -25 |
| Conversa transversal (referência) | 1-125 minuto do DB do megahertz -30 125-200 minuto do DB do megahertz -25 |
| Indutância | @ 100KHz, 0.1V, POLARIZAÇÃO 180uHMin da C.C. 8mA |
| Teste de HiPot | @ Vrms 1500 |
| Relação das voltas | @ 1:1±5% |
