Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: L22T001-3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Preço: |
supportive |
Artigo: |
L22T001-3 |
Ethernet: |
1000 BASE-T |
Cruz Rf: |
L22T001-3=>LP5006ANL |
Pinos: |
24 |
Arquivos: |
Pdf/folha de dados/3D/IGS/etapa /Stp |
amostras: |
4 PCes disponíveis |
Porta: |
Único |
Preço: |
supportive |
Artigo: |
L22T001-3 |
Ethernet: |
1000 BASE-T |
Cruz Rf: |
L22T001-3=>LP5006ANL |
Pinos: |
24 |
Arquivos: |
Pdf/folha de dados/3D/IGS/etapa /Stp |
amostras: |
4 PCes disponíveis |
Porta: |
Único |

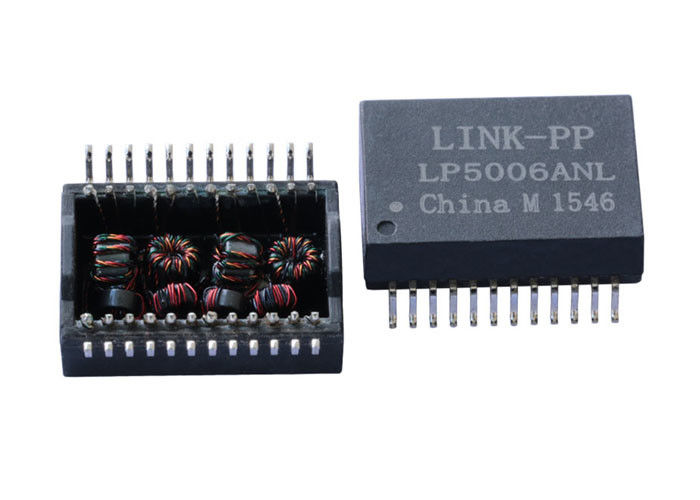

transformador LP5006ANL de Gigabit Ethernet do porto 1.Single
Pin de 2.Cross rf L22T001-3 ao Pin compatível
3,1000 aplicação dos ethernet dos módulos do Magnetics da base-T
Aplicação:
computadores 1.Rugged
conjuntos 2.Cable
módulos de saída 3.Data
produtos 4.PCI
| Pin ao pino L21N002-0 | |||
| Série | Transformador | ALCANCE complacente: | Sim |
| Número de portos: | Escolha/Dual | UE RoHS complacente: | Sim |
| Fabricante | LINK-PP | China RoHS complacente: | Sim |
| Velocidade: | Base-T 1000 | Número de funções: | 1 |
| Pacote: | SMD | Relação das voltas (NP: Ns) | 1:1; 1:1 |
| PIN | 24 | Estado: | Ativo |
| Relação da volta (±2%): | TX=1CT: 1CT RX=1CT: CT |
| Indutância OCL: | 350uH MIN/@ 100KHz, 0.1V, polarização da C.C. 8mA |
| Perda de inserção: | -1.0dB MAX @ 1-65MHz |
| Perda do retorno: | MINUTO @ 1-10MHz de -20dB |
| MINUTO @ 10-30MHz de -16dB | |
| MINUTO @ 30-60MHz de -12dB | |
| MINUTO @ 60-100MHz de -10dB | |
| Conversa transversal: | MINUTO @ 1-30MHz de -40dB |
| MINUTO @ 30-60MHz de -35dB | |
| MINUTO @ 60-100MHz de -30dB | |
| Rejeção de modo comum: | MINUTO @ 1-50MHz de -30dB |
| MINUTO @ 50-150MHz de -20dB | |
| Teste de Hipot: | MINUTO 1500Vrms |
| Variação da temperatura de funcionamento: | 0℃ A 70℃. /-40℃ A 85℃. |
NOTAS:
1.Designed à aplicação de apoio
várias relações das voltas 2.With.
3.350uH minuto OCL com 8mA de viés.
a temperatura do Reflow 4.Maximum é 250℃, segundo 5.
especificação de 5.Meets IEEE 802,3
certificação 6.UL: Número de arquivo E484635
7.Compliance com exigências de ROHS
8,100% testado (não apenas grupo testado)
