Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: L1BN001-0
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month

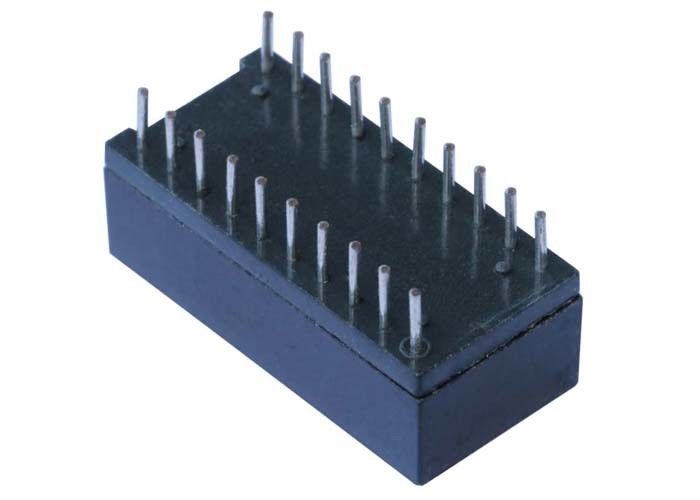

número da peça: |
L1BN001-0 |
Tipo: |
Base-T 100 |
Aplicação: |
Câmera do IP de EPON/GPON/ |
Porta: |
2 |
pino: |
20 |
Cruz Rf: |
Lpxxxnl do => L1AN003-0 |
amostras: |
5 PCes disponíveis |
Arquivos: |
Pdf/folha de dados/3D/IGS/etapa /Stp |
número da peça: |
L1BN001-0 |
Tipo: |
Base-T 100 |
Aplicação: |
Câmera do IP de EPON/GPON/ |
Porta: |
2 |
pino: |
20 |
Cruz Rf: |
Lpxxxnl do => L1AN003-0 |
amostras: |
5 PCes disponíveis |
Arquivos: |
Pdf/folha de dados/3D/IGS/etapa /Stp |
Relação da volta (±2%):
|
TX=1CT: 1CT RX=1CT: CT
|
Indutância OCL
|
350uH MIN/@ 100KHz, 0.1V, polarização da C.C. 8mA
|
Perda de inserção
|
-1.0dB MAX @ 1-65MHz
|
Perda do retorno
|
MINUTO @ 1-10MHz de -20dB
|
MINUTO @ 10-30MHz de -16dB
|
|
MINUTO @ 30-60MHz de -12dB
|
|
MINUTO @ 60-100MHz de -10dB
|
|
Conversa transversal
|
MINUTO @ 1-30MHz de -40dB
|
MINUTO @ 30-60MHz de -35dB
|
|
MINUTO @ 60-100MHz de -30dB
|
|
Rejeção de modo comum
|
MINUTO @ 1-50MHz de -30dB
|
MINUTO @ 50-150MHz de -20dB
|
|
Teste de Hipot
|
MINUTO 1500Vrms
|
Variação da temperatura de funcionamento
|
0℃ A 70℃. /-40℃ A 85℃.
|
NOTAS:
|
1.Designed à aplicação de apoio, tal como SOHO (ADSL
|
modens), LAN-em-cartão-matriz (LOM), cubo e interruptores.
|
especificação de 2.Meets IEEE 802,3
|
materiais 3.Connector:
|
Abrigo: PBT+30%G.F termoplástico UL94V-0
|
Contato: Bonze C5210R-EH Thickness=0.35mm do fósforo
|
Pinos: Bronze C2680R-H Thickness=0.35mm
|
Protetor: SUS 201-1/2H Thickness=0.2mm
|
Chapeamento de contato: Ouro 6 micropolegadas mínimo. Na área de contato.
|
temperatura de ponta da solda 4.Wave: 265℃ máximo, segundo 5 máximo
|
certificação 5.UL: Número de arquivo E484635
|
