Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO

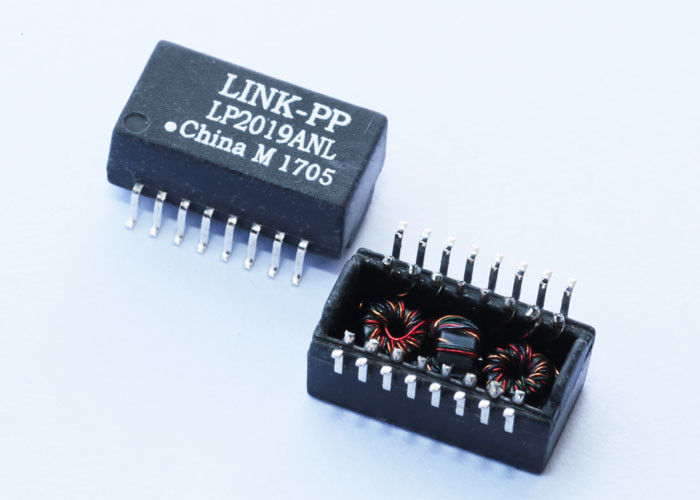

Número do modelo: LP2019ANL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN: |
HF DE TS8019M |
Compatível: |
LP2019ANL |
Interface: |
10/100Base-T |
Porta: |
Único SMD |
Pinos: |
16 |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Cruz: |
HR601680 = LP1102NL |
PN: |
HF DE TS8019M |
Compatível: |
LP2019ANL |
Interface: |
10/100Base-T |
Porta: |
Único SMD |
Pinos: |
16 |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Cruz: |
HR601680 = LP1102NL |
|
Pin ao HF do pino TS8019M |
||||||||||||||||||||||||||||||||
|
Fábrica PN |
LP2019ANL |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Referências |
Alternativa ao HF de TS8019M |
|||||||||||||||||||||||||||||||
|
L/T |
Estoque |
|||||||||||||||||||||||||||||||
|
Descrição |
Magnetics do PECADO 10/100 de SMT |
|||||||||||||||||||||||||||||||
|
Documentos disponíveis |
PDF/3D/Step/IGS/Price/Cross |
|||||||||||||||||||||||||||||||
|
Quantidade disponível |
500000 PCes |
|||||||||||||||||||||||||||||||
Especificações elétricas compatíveis @25℃ do HF de TS8019M
1.OCL: MINUTO 350uH
@100KHz, 0.1Vrms, 8mADC de viés
relação 2.Turns:
TX=1CT∶1CT RX=1CT∶1CT
perda 3.Insertion:
0.1-100MHz: - 1.1dB MAX
perda 4.Return (TIPO do DB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (TIPO do DB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (TIPO do DB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: MINUTO 1500Vrms
temperatura 8.Operating: 0℃~70℃. /-40℃~85℃
