Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO

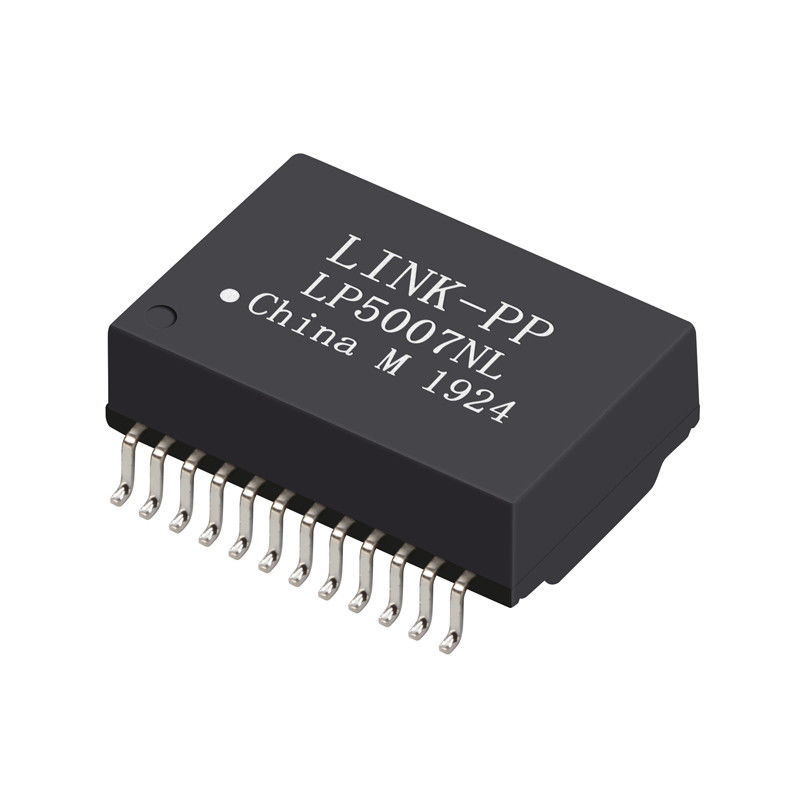

Número do modelo: LP5007NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Artigo: |
30FB-22NL |
Cruz P.N: |
LP5007NL |
Pin NENHUM: |
24 pinos |
Série: |
Único transformador portuário de GigE |
Estilo da terminação: |
SMD/SMT |
Tensão do isolamento:: |
1500V |
Amostras: |
oferta livre |
Parte transversal: |
30FB-22NL = LP5007NL |
ciclo de vida: |
Mais do que 20years |
Artigo: |
30FB-22NL |
Cruz P.N: |
LP5007NL |
Pin NENHUM: |
24 pinos |
Série: |
Único transformador portuário de GigE |
Estilo da terminação: |
SMD/SMT |
Tensão do isolamento:: |
1500V |
Amostras: |
oferta livre |
Parte transversal: |
30FB-22NL = LP5007NL |
ciclo de vida: |
Mais do que 20years |
°C 25 elétrico dos cations de Specifi @
ΜH 350 da indutância ........................... mínimo.
com polarização da C.C. de 8 miliampère @ 100 quilohertz, 0,2 V
Indutância do escapamento .......... 0,50 máximos do µH.
@ 100 quilohertz, 0,2 V
Tipo da capacidade ........ 25 PF de Interwinding.
@ 100 quilohertz, 0,2 V
Resistência da C.C. .................... 0,90 máximos de Ω.
Perda de inserção ..................... 0.3-100 megahertz
máximo do DB -1,1.
Perda de retorno (DB mínimo)
0.3-30 megahertz ..................................... - 18
40 megahertz ......................................... - 14,4
50 megahertz ......................................... - 13,1
60-80 megahertz ...................................... - 12
Conversa transversal (DB mínimo)
0.3-30 megahertz ..................................... - 35
60-100 megahertz .................................... - 28
Rejeção de modo comum (DB mínimo)
0.3-30 megahertz ..................................... - 40
60 megahertz ............................................ - 35
80-100 megahertz .................................... - 30
Relação das voltas ........................... 1 CT: 1± 5%
Olá!-potenciômetro do isolamento….1500 VAC 1 miliampère 1 segundo.
Temperatura de funcionamento
.................................. -40° C ao °C +85
|
Descrição do pacote de Mfr
|
ROHS COMPLACENTE
|
|
ALCANCE complacente
|
Sim
|
|
UE RoHS complacente
|
Sim
|
|
Estado
|
Mais de 20 anos ativos
|
|
Tipo do transformador
|
TRANSFORMADOR DO DATACOM
|
|
Aplicação
|
LAN; 10/100/1000 de BASE-T; ETHERNET
|
|
Tensão do isolamento
|
1500,0 V
|
|
Cruz de LINK-PP
|
Cruz equivalente da série de LP5007NL
|
|
Arquivo disponível
|
Folha de dados/pdf, 3D etapa/IGS
|
|
Fabricante Series
|
Pin da cruz de PT61020EL a Pin Analogue
|
|
Característica de montagem
|
MONTAGEM DE SUPERFÍCIE
|
|
Número de funções
|
4
|
|
Temperatura-minuto de funcionamento
|
-40,0 Cel
|
|
Funcionamento Temperatura-máximo
|
85,0 Cel
|
|
Método de embalagem
|
FITA & CARRETEL 350pcs/Reel
|
|
Dimensão física
|
L17.62XB12.2XH6.0 (milímetro)
|
|
Indutância preliminar
|
µH 350,0
|
|
Revestimento terminal
|
LATA
|
|
Relação das voltas (NP: Ns)
|
1CT: 1; 1CT: 1
|
|
Altura
|
6,0 milímetros
|
|
Comprimento
|
17,62 milímetros
|
|
Largura
|
12,2 milímetros
|
|
Característica adicional
|
A DIMENSÃO DA ALTURA INCLUI TEMINAL IGUALMENTE
|
