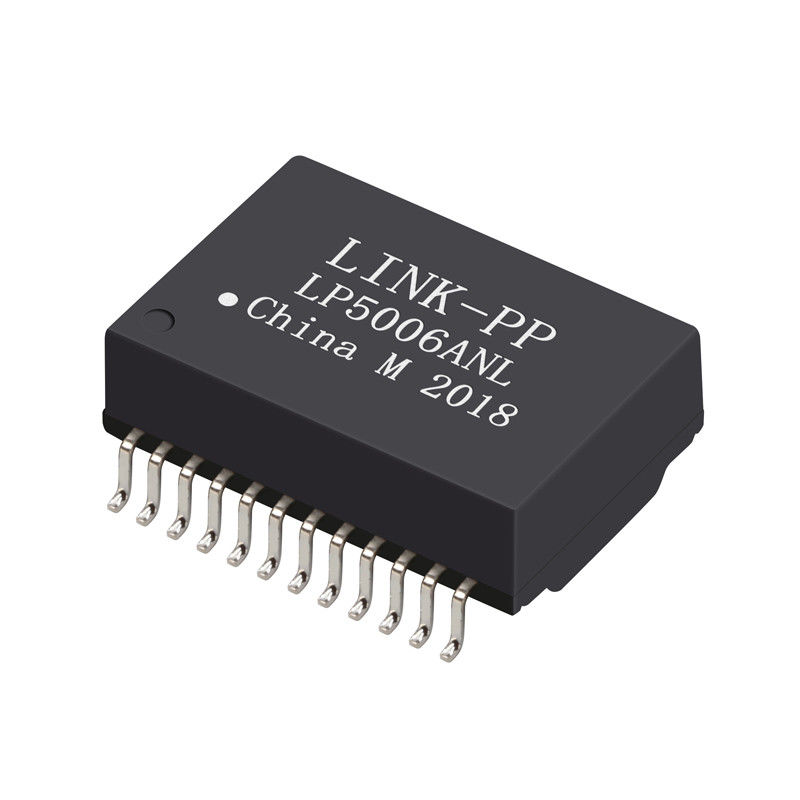

HF VP6014/cruz magnética do transformador ponto de entrada de ATPL-429R 1000Base-T por LP5006ANL

• Equivalente magnético dos transformadores LP5006ANL dos ethernet a VP6014HF/ATPL-429R
• Desempenho complacente de IEEE 802.3at/ANSI X3.263.
• Apropriado para aplicações do ponto de entrada do Fim-período com o currentcapability 720mA.
• Cumpra com o ROHS & as exigências livres do halogênio.
• Variação da temperatura de funcionamento: 0℃ a +70℃.
• Variação da temperatura do armazenamento: -25℃ a +85℃.

°C 25 elétrico dos cations de Specifi @
ΜH 350 da indutância ........................... mínimo.
com polarização da C.C. de 8 miliampère @ 100 quilohertz, 0,2 V
Indutância do escapamento .......... 0,50 máximos do µH.
@ 100 quilohertz, 0,2 V
Tipo da capacidade ........ 25 PF de Interwinding.
@ 100 quilohertz, 0,2 V
Resistência da C.C. .................... 0,90 máximos de Ω.
Perda de inserção ..................... 0.3-100 megahertz
máximo do DB -1,1.
Perda de retorno (DB mínimo)
0.3-30 megahertz ..................................... - 18
40 megahertz ......................................... - 14,4
50 megahertz ......................................... - 13,1
60-80 megahertz ...................................... - 12
Conversa transversal (DB mínimo)
0.3-30 megahertz ..................................... - 35
60-100 megahertz .................................... - 28
Rejeção de modo comum (DB mínimo)
0.3-30 megahertz ..................................... - 40
60 megahertz ............................................ - 35
80-100 megahertz .................................... - 30
Relação das voltas ........................... 1 CT: 1± 5%
Olá!-potenciômetro do isolamento….1500 VAC 1 miliampère 1 segundo.
Temperatura de funcionamento
.................................. -40° C ao °C +85
