Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: PT61020L
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: Fita & Carretel 400 pcs./carretel
Tempo de entrega: Em estoque. Envio em até 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Vendedor: |
PT61020 / PT61020L |
Fabricante: |

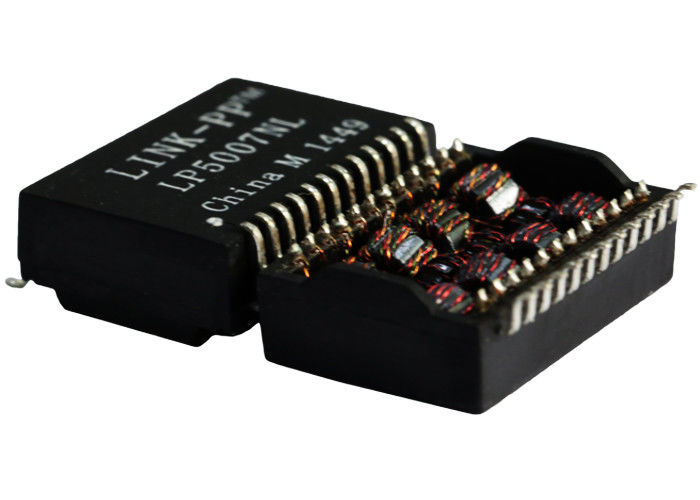

LP5007NL |
Número do pin: |
24 pinos |
Série: |
Transformador GigE de porta única |
Estilo de terminação: |
Pacote de superfície da montagem |
Tensão de isolamento:: |
1,5KV |
Amostras: |
Oferta grátis |
Poe: |
Suporte |
Vendedor: |
PT61020 / PT61020L |
Fabricante: |
LP5007NL |
Número do pin: |
24 pinos |
Série: |
Transformador GigE de porta única |
Estilo de terminação: |
Pacote de superfície da montagem |
Tensão de isolamento:: |
1,5KV |
Amostras: |
Oferta grátis |
Poe: |
Suporte |
■ Compatível com o projeto de normas IEEE802.3ab para 1000 Base-T.
■ Pacote de montagem de superfície.
■ Concebido para aplicações Full Duplex Base-T Gigabit Ethernet 10/100/1000 de longo alcance.
■ Embalagens de baixo perfil para montagem na superfície concebidas para o processamento de refluxo (pico de 245 °C).
■ Suporta 4 pares de cabos UTP da categoria 5.
■ Aplicável à LAN (Local Area Network) e à Ethernet
■ Compatível com a RoHS.
| Parâmetro | Especificações |
|---|---|
| Número da parte | PT61020L |
| Tipo de transformador | Módulo de transformador LAN |
| Aplicação | 10/100/1000BASE-T Ethernet |
| Tipo de montagem | Instalação de superfície (SMD) |
| Temperatura de funcionamento | -40°C a +85°C |
| Embalagem | Tape & Reel |
| Compatível com a RoHS | - Sim, sim. |
| Compatível com o REACH | - Sim, sim. |
| Terminar o terminal | Cinza |
| Apoio ao PoE | Até 640 mA para 1000BASE-T |
| Relação de voltas | 1CT: 1CT ± 5% |
| Dimensão | Tamanho |
|---|---|
| Duração | 17.62 mm |
| Largura | 160,00 mm |
| Altura | 60,00 mm |
| Parâmetro | Especificações |
|---|---|
| Indutividade | 350 μH min @ 100 kHz, 0,2 V, 8 mA DC Bias |
| Indutividade de fuga | 00,50 μH max @ 100 kHz, 0,2 V |
| Capacidade de entrelaçamento | 25 pF tipo @ 100 kHz, 0,2 V |
| Resistência de corrente contínua (DCR) | 0.90 Ω no máximo |
| Perda de inserção | -1,1 dB máximo (0,3 ‰ 100 MHz) |
| Perda de retorno (dB min) | 0.3·30 MHz: -18 dB 40 MHz: -14.4 dB 50 MHz: -13.1 dB 60·80 MHz: -12 dB |
| Interferência transversal (dB min) | 0.3·30 MHz: -35 dB 60·100 MHz: -28 dB |
| Rejeição de modo comum (CMRR) | 0.3·30 MHz: -40 dB 60 MHz: -35 dB 80·100 MHz: -30 dB |
| Voltagem de isolamento do Hi-Pot | 1500 VAC, 1 mA, 1 segundo |
