Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP5014ANL/LP5014NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Número da peça: |
LP5014ANL / LP5014NL |
Tipo de produtos: |
Módulo magnético da porta dupla 1000base-t |
Pinos: |
48 |
Apllicação: |
Gigabit Ethernet 2 Port |
Munafactuer original: |
Link-pp |
Amostras grátis: |
Disponível |
Número da peça: |
LP5014ANL / LP5014NL |
Tipo de produtos: |
Módulo magnético da porta dupla 1000base-t |
Pinos: |
48 |
Apllicação: |
Gigabit Ethernet 2 Port |
Munafactuer original: |
Link-pp |
Amostras grátis: |
Disponível |

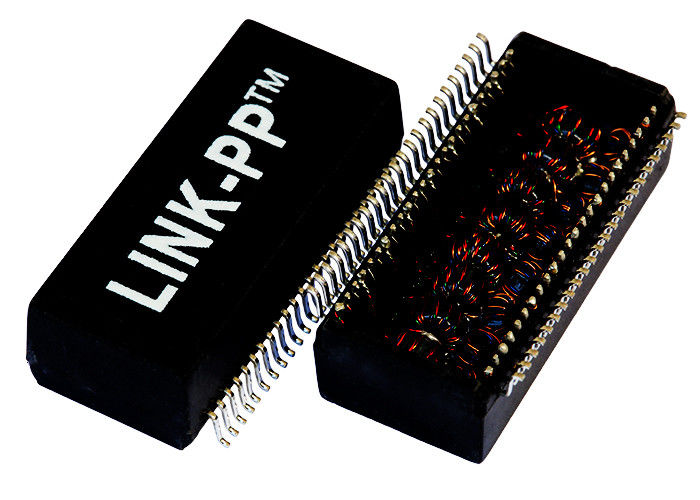

O LP5014ANL / LP5014NL é um Transformador Gigabit Ethernet de alto desempenho projetado para aplicações 1000Base-T. Com módulos magnéticos de porta dupla, ele fornece isolamento, integridade do sinal e supressão de EMI
para conectividade Ethernet confiável.
Este componente é amplamente utilizado em LAN-on-Motherboard (LOM), switches, hubs, modems ADSL SOHO e placas de interface de rede
|
EspecificaçõesNegociante |
PN |
PN do Fabricante | Fabricante |
| LP5014ANL / LP5014NL | LP5014ANL / LP5014NL | LP5014ANL / LP5014NL |
LINK-PP |
| Módulos Magnéticos 1000Base-T | Série | Tipo de Transformador | Aplicações |
| Relação de Transformação | Transformador LAN | Isolamento e Interface de Dados | 1000 Base-T |
| 1:1 | Tipo de Montagem | Tamanho / Dimensão | Altura - Assentado (Máx.) |
| Preço Unitário | Montagem em Superfície | 28,00 mm x 15,40 mm | 7mm |
Especificações Elétricas (@ 25℃)1. Perda de Inserção (1–100 MHz):
-1,4 dB máx.
2. Perda de Retorno (dB mín.):
• 1–30 MHz: -16
• 40 MHz: -14,4
• 50 MHz: -13,1
• 60–80 MHz: -12
• 100 MHz: -10
3. Crosstalk (dB mín.):
• 30 MHz: -43,5
• 60 MHz: -37,5
• 100 MHz: -33
4. DCMR (dB mín.):
• 30 MHz: -45
• 60 MHz: -40
