Conectores RJ45 Multi‑Porta e Porta Única — Um Guia Técnico para Aquisição de Engenharia

Introdução

Para as instalações de rede de alta fiabilidade, os interruptores, as placas integradas, os roteadores industriais, a escolha entrePortão únicoeMulti-portesConectores RJ45O LINK-PP oferece ambas as categorias com opções de engenharia para velocidade, integração magnética, blindagem,e resistência térmica.

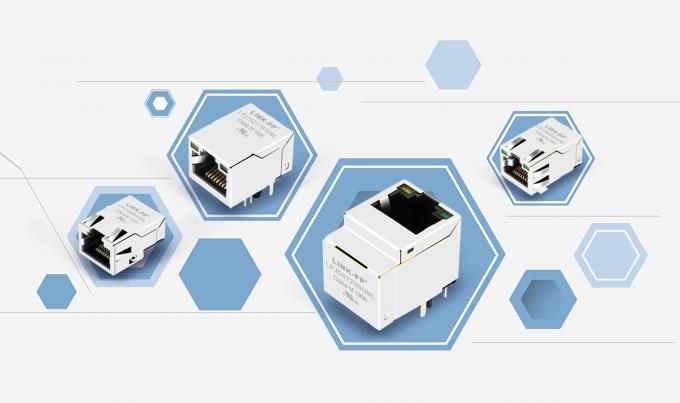

1Conectores RJ45 de porta única

Use Case & Design Integração

Portão único (1 × 1) RJ45Modjacks/MagjacksO portfólio do LINK-PP abrange 10/100Base-T, 1000Base-T e emergentes 2.Classificações de 5G10GBase‐T.

Características gerais:

• Projeto 8P8C, tab-up/down, THT ou SMT
• Equipamento de proteção opcional, indicadores de atividade LED, Auto-MDIX
• Área de funcionamento industrial até + 85 °C ou superior
• Forte isolamento, sinal confiável através de magnéticos incorporados

- Não.

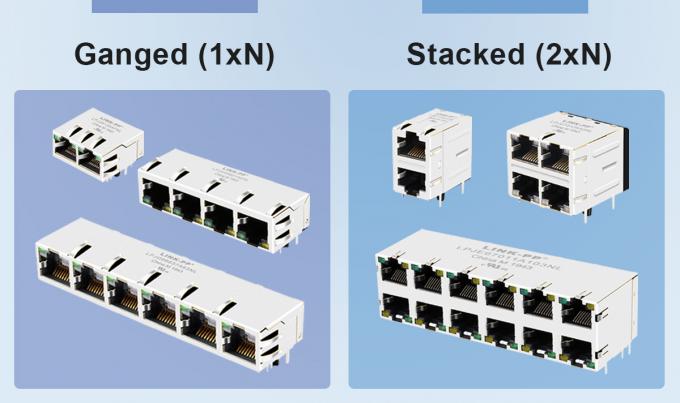

2. Conectores RJ45 multi-port

Configurações de porta e densidade

As matrizes de multi-portos LINK-PP incluem uma única linha (1×2,Um por três.1×4, 1×6, 1×8) e opções em dupla linha empilhadas (2×1, 2×2, 2×4, 2×6, 2×8) 支持最多16 Ethernet ports in a compact footprint.

Orientações de projeto e especificações gerais

De acordo com o guia de projeto LINK-PP:

• Suporta velocidades de até 10GBase-T e HDBase-T
• Opções PoE disponíveis: não-PoE, PoE, PoE+, PoE++, 2 pares ou 4 pares
• Tipos de montagem: através-buraco, SMT, pin-in-paste, press-fit
• Equipamento de proteção e LED opcional, conforme as necessidades de projeto
• Temperaturas de funcionamento: 0 °C/+70 °C, −40 °C/+85 °C, −55 °C/+105 °C

3Tabela de comparação: Portos únicos versus multiportos

4Considerações de conceção e aquisição

• Suporte de velocidade: Escolha com base na classe Ethernet necessária (por exemplo,10Base-T, 100Base-TX, 1000Base-T, 2.5GBase-T, 5GBase-T, 10GBase-T).
• Requisitos do PoE: ApoioNão-PoE, PoE, PoE+, PoE++, 2pr PoE, 4pr PoEsatisfazer as normas IEEE 802.3af/at.
• Especificações térmicas e ambientais: Para placas industriais, selecionar peças com temperatura nominal igual ou inferior a -40 °C.
• Gestão do IMEOs módulos blindados são recomendados quando se utilizam ligações de alta velocidade ou em ambientes ruidosos.
• Estilo de montagem e layout:THT versus SMTversus THR, tab-down/up, estilos de fecho, postes de retenção de placa ̇ otimizar para o fluxo de montagem de PCB e estabilidade mecânica.
• Conformidade e fiabilidade: Todos os conectores RJ45 suportam certificações RoHS, UL, ISO para uma implantação confiável.

Conclusão

ParaLíderes de projeto e engenheiros de aquisiçãoPlanejamento da integração da rede de chips-to-board:

1. UtilizaçãoConectores RJ45 de porta únicaquando as portas individuais, o arranjo flexível e a elevada tolerância térmica são prioridades.
2. EscolhaMódulos RJ45 com várias portasPara projetos de alta densidade e montagem simplificada, em especial em switches, roteadores ou sistemas integrados multi-port.
3. Avaliar a velocidade, o suporte PoE, a blindagem, a configuração do LED, a pegada da placa e as classificações ambientais ao selecionar componentes.
4. O portfólio de produtos da LINK-PP é adequado para aplicações profissionais com fichas de dados verificadas e certificações de conformidade.

Se precisar de comparações de modelos personalizadas ou de recomendações de selecção de peças otimizadas para o BOM, teremos todo o prazer emAjudar ainda mais.
