Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJE601XDNL
Documento: LPJE601XDNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.2-$0.85
Detalhes da embalagem: 54PCS/Tray, 24Trays=37*30*30CM=1296PCS=10KG/Carton
Tempo de entrega: 3-5 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4300K.PCS/Month
P.N: |
LPJE601XDNL |
Número de portas: |
1x1 |
Trava: |
Acima |
Categoria de desempenho: |
Gato 5e |
Número de posições/contatos: |
8p8c |
Tipo de montagem: |
Tht |
Opção LED: |
sem |
EMI Tabs: |
sem |
Escudo metálico: |
Blindado |
Orientação: |
Vertical (entrada superior) |
P.N: |
LPJE601XDNL |
Número de portas: |
1x1 |
Trava: |
Acima |
Categoria de desempenho: |
Gato 5e |
Número de posições/contatos: |
8p8c |
Tipo de montagem: |
Tht |
Opção LED: |
sem |
EMI Tabs: |
sem |
Escudo metálico: |
Blindado |
Orientação: |
Vertical (entrada superior) |

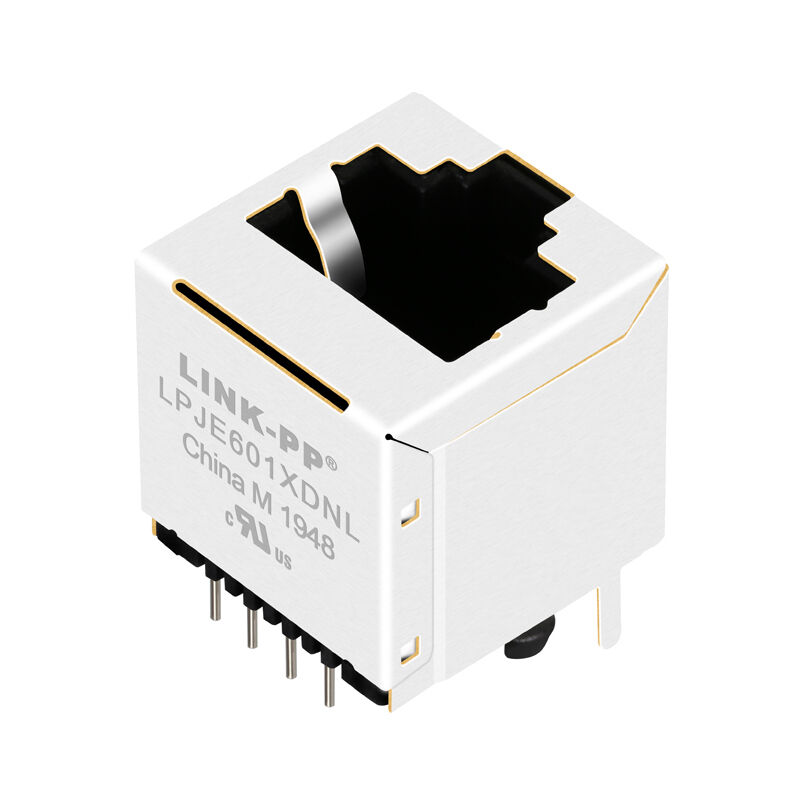

O LPJE601XDNL é um conector RJ45 vertical de porta única (1x1) com 8 posições e 8 contatos (8P8C). Ele é projetado para montagem em PCB through-hole, garantindo forte retenção mecânica e desempenho de soldagem confiável em aplicações industriais e comerciais.
O Conector RJ45 Vertical LPJE601XDNL 1x1 é um conector modular 8P8C de alto desempenho projetado para aplicações de rede Ethernet 10/100Base-T. Apresentando uma orientação de entrada superior (vertical), trava Tab Up e blindagem metálica sem abas EMI, este conector é ideal para layouts de PCB compactos que exigem transmissão de sinal estável e robusta durabilidade mecânica.
Projetado sem magnetismo integrado ou LEDs, o LPJE601XDNL é uma solução econômica e flexível para aplicações onde magnetismo externo é usado ou indicadores visuais não são necessários.
| Categoria | Parâmetro | Especificação |
|---|---|---|
| Elétrica | Tensão Nominal | 125 VAC RMS |
| Corrente Nominal | 1,5 A | |
| Resistência de Contato | 50 mΩ Máx. | |
| Resistência de Isolamento | 500 MΩ Mín. @ 500V DC | |
| Rigidez Dielétrica | 1000 VAC RMS, 60Hz (1 minuto) | |
| Mecânica | Material da Carcaça | LCP, classificado UL94V-0 |
| Material do Contato | Bronze Fosforoso (espessura de 0,35 mm) | |
| Material da Blindagem | Latão (0,20–0,25 mm), Estanhado | |
| Vida Útil | ≥ 750 ciclos de acoplamento | |
| Ambiental | Temperatura de Operação | -40°C a +85°C |
| Temperatura de Armazenamento | -40°C a +85°C | |
| Temperatura de Soldagem por Onda | 265°C (Máx. 5 segundos) |
A orientação de entrada superior permite o empilhamento vertical eficiente da PCB, tornando-o ideal para equipamentos de rede compactos.
Sem magnetismo integrado, o LPJE601XDNL permite que os engenheiros:
O conector inclui uma blindagem de latão estanhado para:
O Conector RJ45 Vertical LPJE601XDNL 1x1 é uma excelente escolha para engenheiros que buscam uma interface Ethernet compacta, econômica e confiável sem magnetismo ou LEDs integrados.
Não, este conector é um conector RJ45 não magnético, que requer magnetismo externo.
Ele é projetado para aplicações 10/100Base-T (Cat 5e), não otimizado para Gigabit (1000Base-T).
Ele apresenta um design vertical (entrada superior), ideal para layouts de PCB compactos.
Não, este modelo vem sem LEDs, tornando-o adequado para designs minimalistas.
Não, o conector possui blindagem metálica, mas sem abas de aterramento EMI.
